Устройство
Блок включает рамочную антенну и систему управления ею. Некоторые элементы конструкции:
- Рамочная антенна — выполнена в виде двух взаимно перпендикулярных обмоток на одном общем магнитодиэлектрическом сердечнике из феррита. Диаграмма направленности в горизонтальной плоскости имеет форму двух взаимно перпендикулярных восьмерок.
- Система управления — включает двигатели рамки и тахогенератор, механизм компенсации радиодевиации, сельсин-датчик курсовых углов.
Принцип работы
Определение направления с помощью радиокомпаса основано на использовании направленной характеристики рамочной антенны. Интенсивность приёма меняется в зависимости от направления прихода радиоволны:
- Когда плоскость витков рамки совпадает с направлением на радиостанцию, ЭДС на зажимах рамки максимальна.
- Когда плоскость витков рамки перпендикулярна направлению на радиостанцию, приём на рамку отсутствует, ЭДС на её зажимах равна нулю.
- При изменении направления отклонения рамки в ту или другую сторону от положения нулевого приёма фаза ЭДС на зажимах рамки изменяется на 180°, так как при этом изменяется направление прихода радиоволны по отношению к виткам.
Технические характеристики
- Диапазон частот — непрерывный от 150 до 1300 кГц, разбит на четыре поддиапазона: I поддиапазон — 150–300 кГц, II поддиапазон — 300–600 кГц, III поддиапазон — 600–900 кГц, IV поддиапазон — 900–1300 кГц.
- Дальность действия — 160–180 км (при работе с приводными станциями типа ПАР-3Б) на высоте полёта 1000 м.
Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте
Характеристики

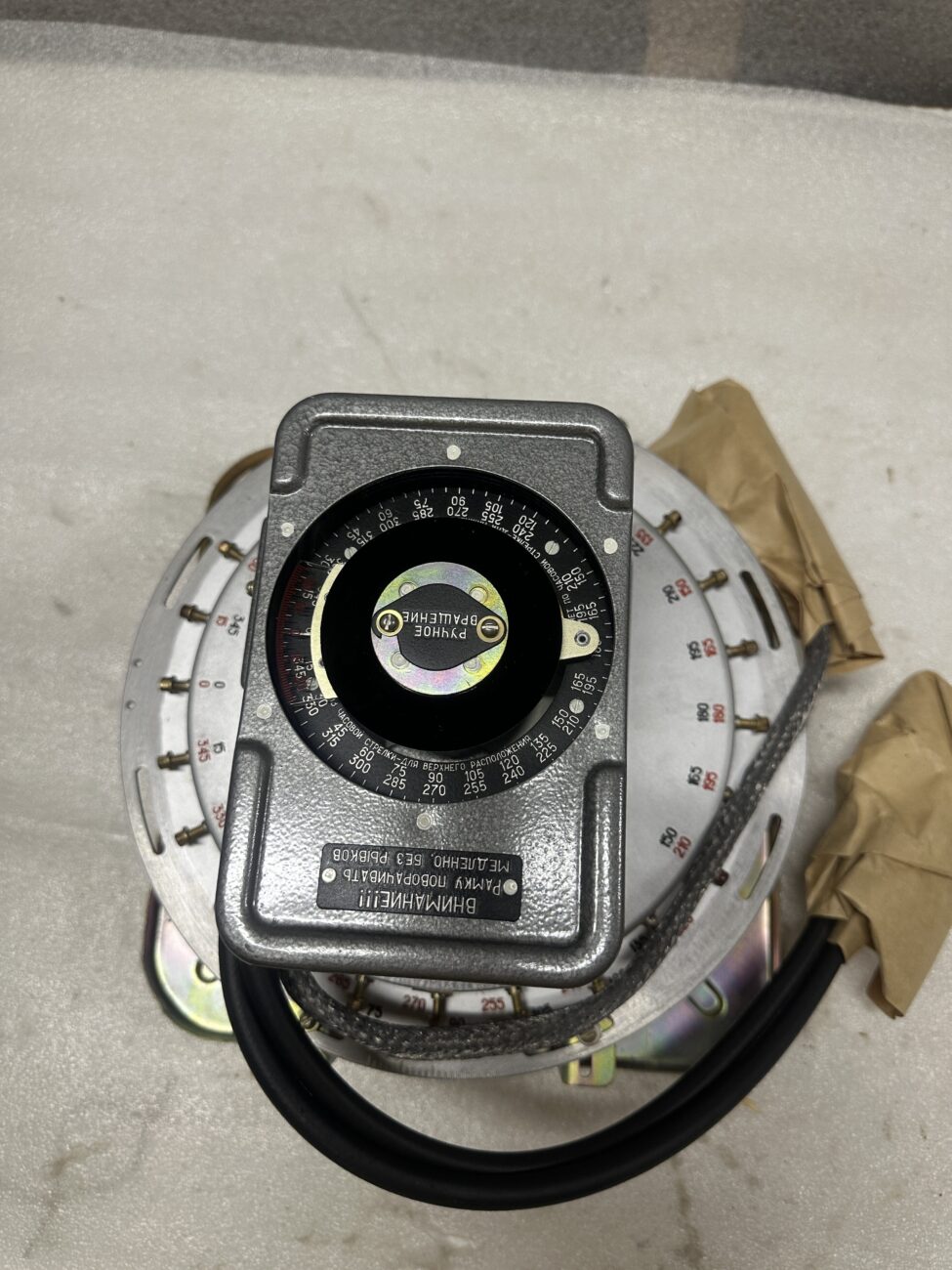

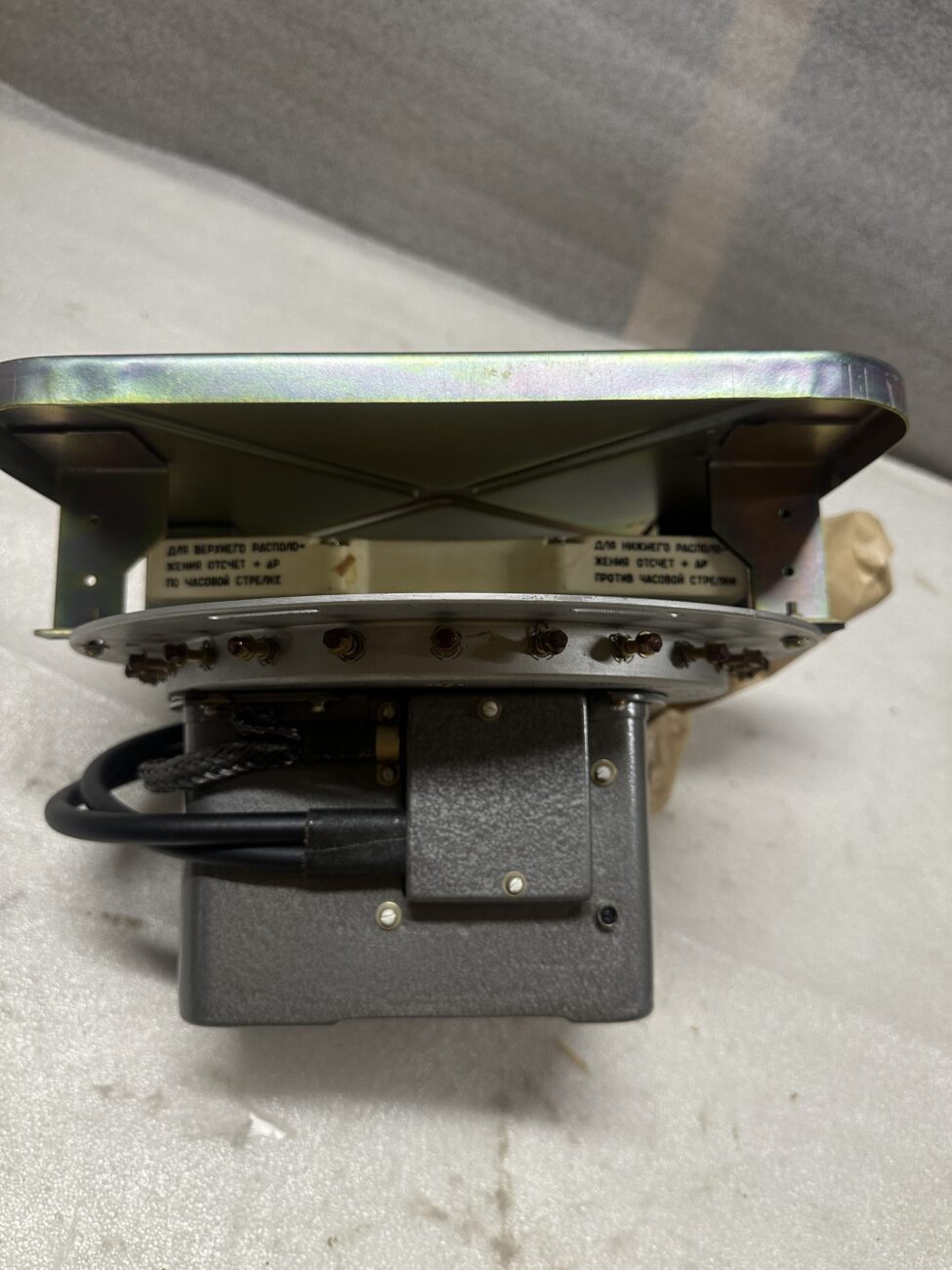

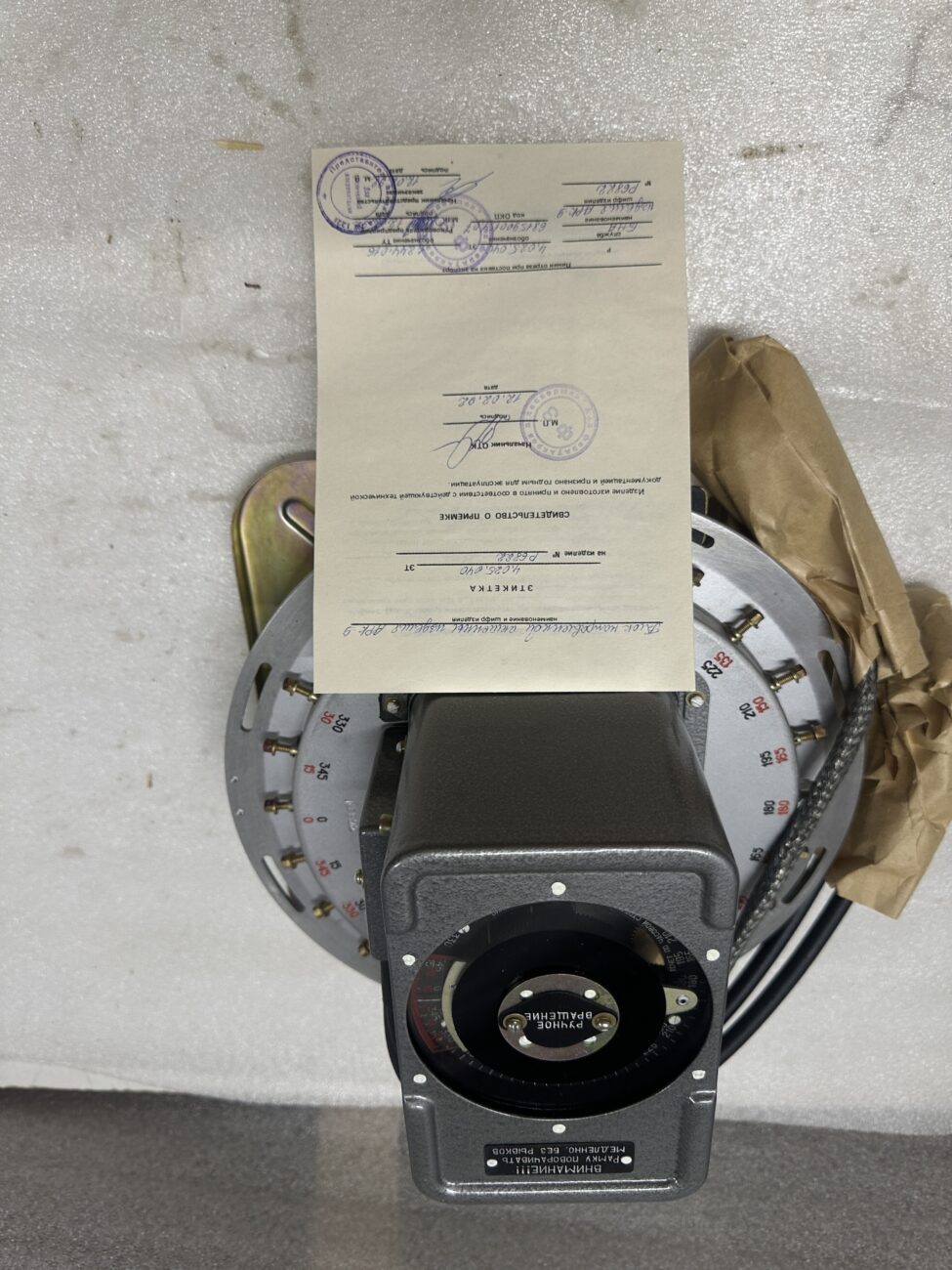

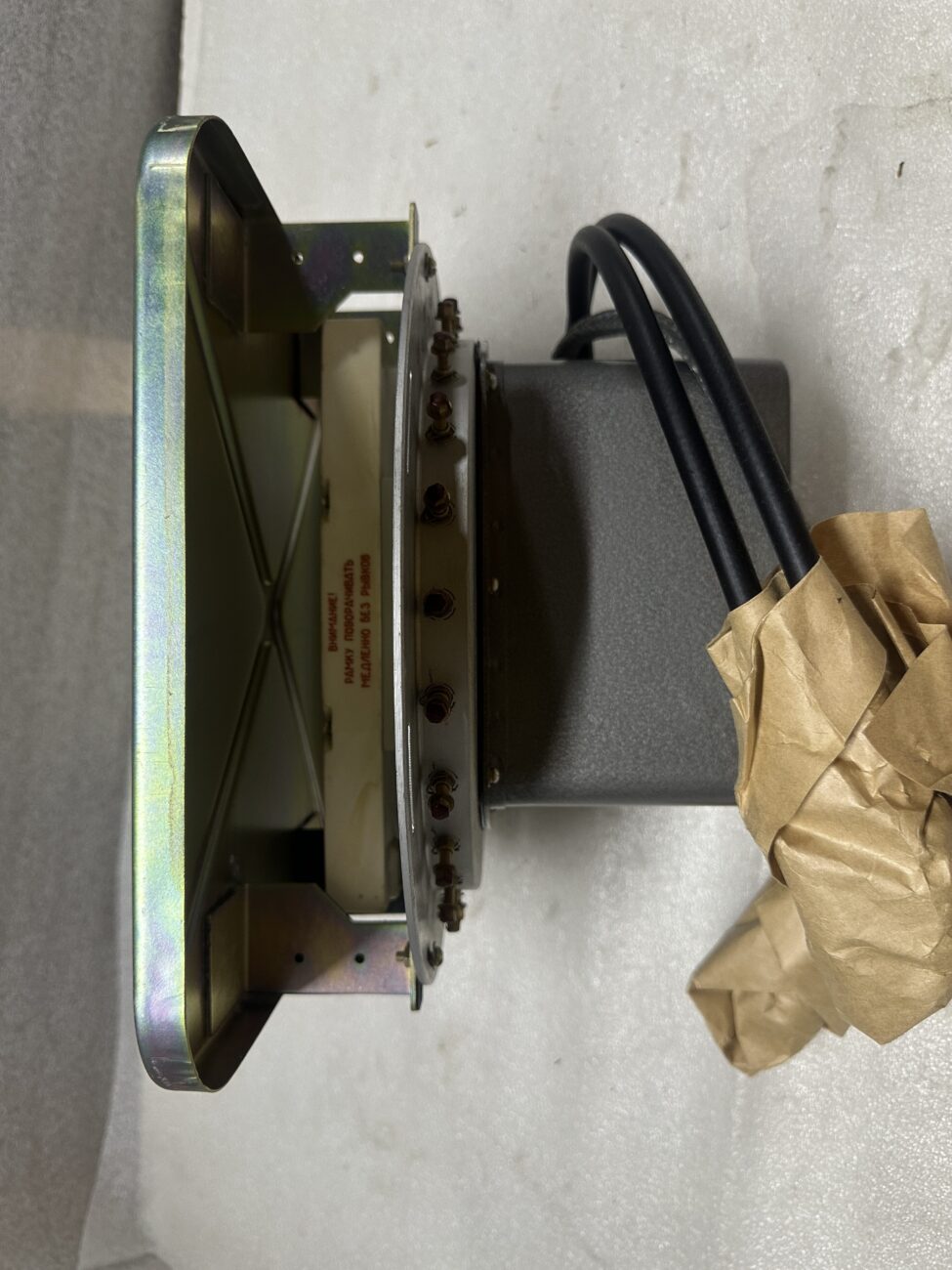

| Блок направленной антенны АРК-9 |
Состояние : новый с хранения
|
