5,500 руб.
11 в наличии
Датчик-реле давления ДЕМ-102 предназначен для для контроля и двухпозиционного регулирования давления (избыточного, напора) жидких и газообразных сред, в т.ч. хладонов, воздуха, масел и других сред (вязкостью не более 0,8 Па∙с), неагрессивных к медным сплавам, стали, фторопластам, серебряным припоям, а также аммиака NH3 (аммиачное исполнение ДЕМ102-1-01А, ДЕМ102-2-05А).
Датчики-реле давления ДЕМ-102 применяются для автоматизации холодильных установок на судах (морское исполнение), железнодорожном и автомобильном транспорте, а также в стационарных установках и других системах и устройствах. Датчики-реле давления ДЕМ-102 одобрены Российским Морским Регистром Судоходства, сертифицированы Регистром Ллойда (Великобритания).
Датчики-реле давления ДЕМ-102 отличаются высокой устойчивостью к динамическим нагрузкам (вибрация, удары, тряска, наклоны), защищенностью от воздействия пыли, воды и других факторов окружающей среды.
| Параметр (характеристика) датчика-реле избыточного давления ДЕМ-102 | Значение параметра (характеристики) |
| Общие пределы уставок, МПа (23 модификаций) | от -0,09 до 6 |
| Зона возврата, регулируемая или нерегулируемая (в зависимости от модификации), МПа | от 0,03 до 2 |
| Предельное давление контролируемой среды (в зависимости от модификации), МПа | 2,2; 2,4; 2,5; 3,6; 9,0 |
| Габаритные размеры, мм | 93х177х63 |
| Вес прибора, кг, не более | 1 |
| Пылеводозащита корпуса | IP64; для дождевальных машин IP67 |
| Температура окружающего воздуха, Тос, °С | от -50 до +70; от -30 до +70; от -50 до +85 (в зависимости от модификации) |
В зависимости от способа электрического подсоединения датчики-реле давления ДЕМ-102 поставляются в исполнениях с сальниковым вводом — последняя цифра в обозначении модификации 1; с соединителем — последняя цифра в обозначении модификации 2.
| Условное обозначение модификации датчика-реле давления | Пределы уставок, МПа* | Зона возврата | Максимальное допускаемое давление контролируемой среды, МПа | ||
| регулируемая | нерегулируемая, не более, МПа | ||||
| минимальное значение, не более, МПа | максимальное значение, не менее, МПа | ||||
| ДЕМ102-1-01-1С | от минус 0,07 до 0,4 |
0,03 | 2,2 | ||
| ДЕМ102-1-01-1 ДЕМ102-1-01-2 ДЕМ102-1-01А-1 ДЕМ102-1-01А-2 |
0,04 | 0,25 | |||
| ДЕМ102-2-01-1 ДЕМ102-2-01-2 |
от минус 0,03 до 0,4 |
0,04 | |||
| ДЕМ102-1-02-1С | от 0,1 до 1 | 0,07 | 2,5 | ||
| ДЕМ102-1-02-1 ДЕМ102-1-02-2 |
0,1 | 0,6 | |||
| ДЕМ102-2-02-1С | 0,07 | ||||
| ДЕМ102-2-02-1 ДЕМ102-2-02-2 |
0,1 | ||||
| ДЕМ102-1-04-1 ДЕМ102-1-04-2 |
от минус 0,09 до 0,25 |
0,04 | 0,1 | 2,2 | |
| ДЕМ102-1-05-1 ДЕМ102-1-05-2 |
от 0,7 до 3,0 | 0,3 | 0,6 | 3,6 | |
| ДЕМ102-2-05-1 ДЕМ102-2-05-2 |
0,15… 0,35 |
||||
| ДЕМ102-2-05А-1 ДЕМ102-2-05А-2 |
0,3 | ||||
| ДЕМ102-1-06-1 ДЕМ102-1-06-2 |
от 2 до 6 | 0,5 | 2,0 | 9,0 | |
*- 1МПа = 10бар = 10,197кгс/см2
Зона возврата в сигнализаторах — датчиках-реле давления ДЕМ102-1 направлена в сторону повышения давления контролируемой среды относительно уставки, в приборах ДЕМ102-2 в сторону понижения.
Коммутируемая мощность контактов при эксплуатации в цепях постоянного тока напряжением 24…220 В, при минимальном токе 0,05 А — 60Вт. Ток при эксплуатации в цепях переменного тока напряжением 127…380 В частотой 50(60) Гц :
— максимальный 6А,
— минимальный 0,1А
Электрическое подсоединение — соединитель или сальниковый ввод.
Коммутируемый ток — до 6 А при напряжении до 440 В частотой 50(60) Гц.
Минимальный ток — 0,05 А при нагрузке постоянного тока до 60 Вт и напряжении от 24 до 220 В.
Габаритные размеры датчиков-реле давления ДЕМ-102

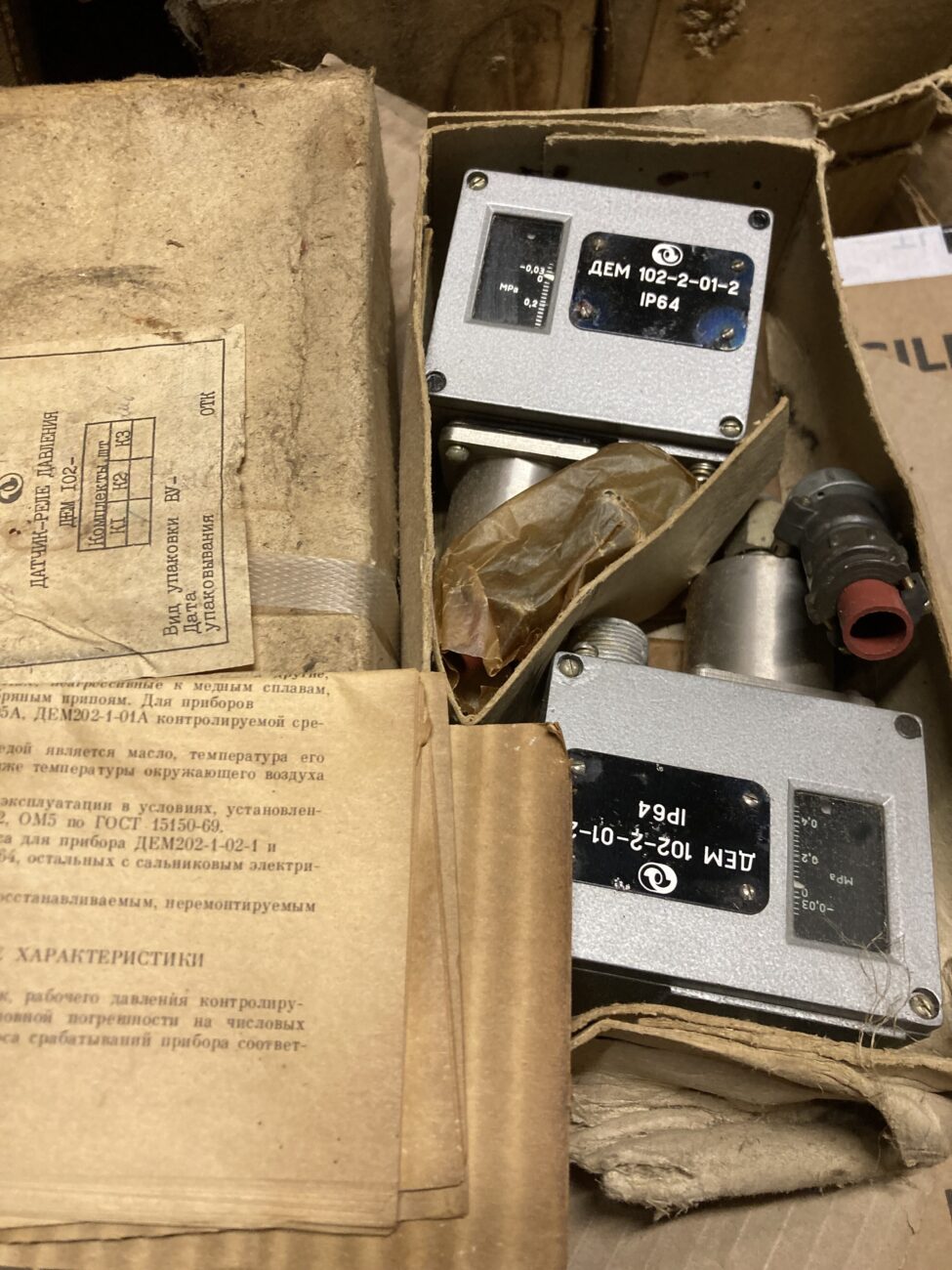

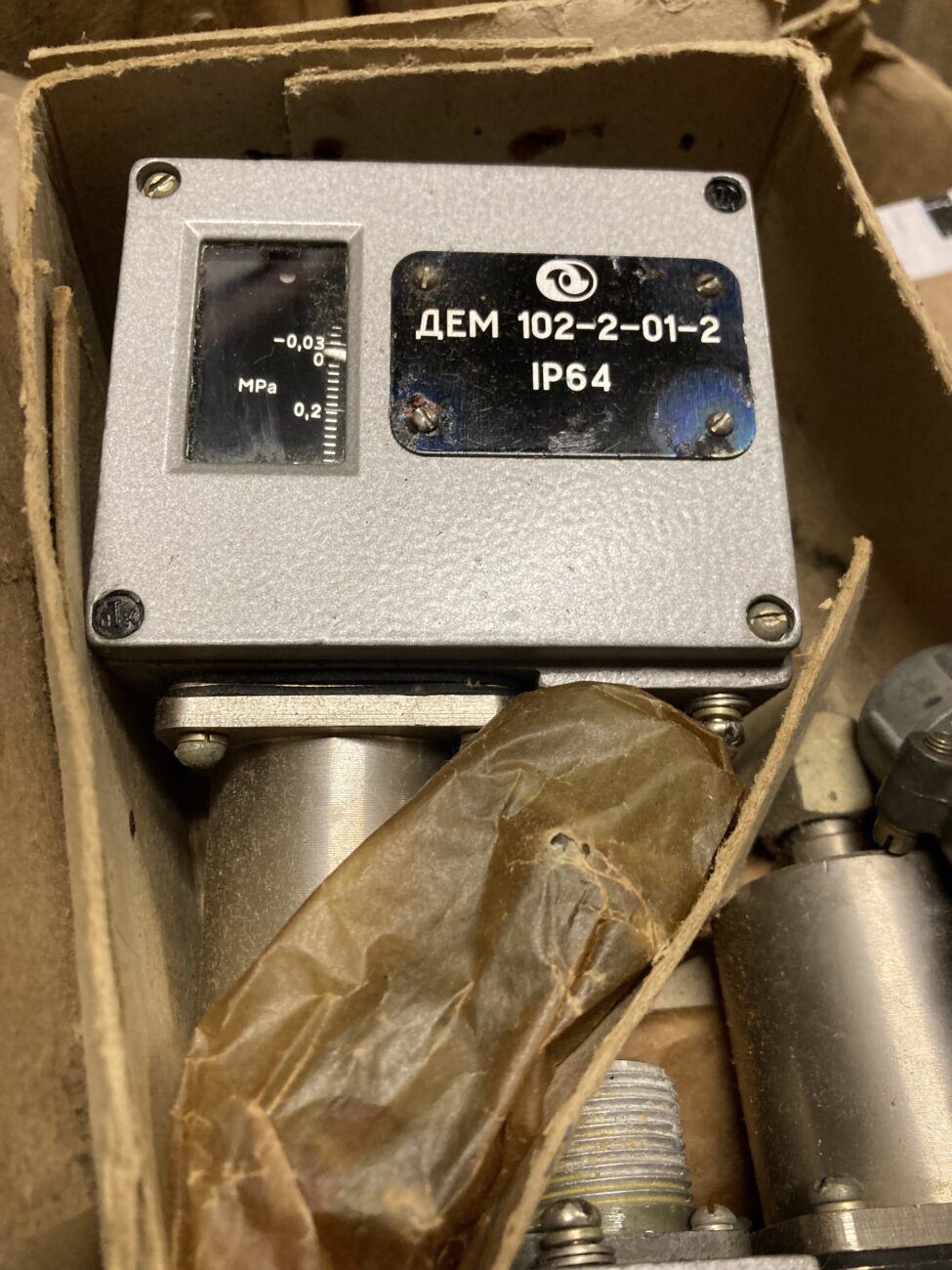

| ДЕМ-102-2-01-2 | Состояние : новый с хранения |
|---|
