Назначение.
Контакторы электромагнитные серии ТКС представляют собой двухпозиционное электромагнитное устройство, предназначены для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В. Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов — 27В (от 16В до 30В). Номинальный ток в цепи главных контактов — 100А, 200А, 400А и 600А в зависимости от серии.
В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения — контакты размыкаются.
Расшифровка условного обозначения.
ТКС-401-ДОД
Т — номинальное напряжение в цепи обмотки управления контактора: Т — 27 В
К — обозначение аппарата: К — контактор
С — номинальная коммутируемая сила тока А: С — сотни
4 — указывает число единиц данного разряда
0 — число независимых размыкающих контактов
1 — число независимых замыкающих контактов
Д — режим работы — продолжительный
О — максимально допустимая температура окружающей среды: 0 …+85°С
Д — дополнительная температура 25°С
| Общие технические характеристики ТКС | |
| Способ крепления | винтовое, через отверстия в корпусе |
| Присоединение проводников | переднее |
| Номинальное напряжение катушки, В | -27 |
| Номинальный ток катушки, А | 0,4 |
| Номинальный ток в цепи вспомогательного вывода, не более, А | 5 |
| Номинальный ток в цепи главных контактов, в зависимости от серии, А | 100, 200, 400, 600 |
| Напряжение срабатывания при включении, не более, В | 20 |
| Напряжение срабатывания при выключении, не более, В | 7,5 |
| Сопротивление изоляции, не менее, мОм | 50 |
| Количество коммутационных циклов | 10000 |
| Диапазон рабочих температур, длительно,*С | -60 … +85 |
| Диапазон рабочих температур, кратковременно, *С | -60 … +130 |
| Максимально допустимая влажность, при +40*С, % | 100 |
| Допустимая для работы высота над уровнем моря, не более, м | 20000 |
| Допустимое пониженное атмосферное давление, не более, kPa | 5,45 |
| Допустимое повышенное атмосферное давление, не более, kPa | 152 |
| Допустимая частота вибрации мест крепления, Гц | 5-300 |
| Допустимое ускорение вибрации мест крепления, g | 0,2-5 |
| Допустимая частота посадочной перегрузки, уд/мин | 40-80 |
| Допустимая ускорение посадочной перегрузки, g | ≤15 |
| Допустимое постоянное ускорение, g | ≤10 |
| Технические характеристик ТКС401ДОД | |
| Номинальный ток в цепи главных контактов, А | 400 |
| Количество и тип контактов | 1шт, замыкающий |
| Габаритные размеры, мм | 96х104,4х65,4 |
| Масса, кг | 1,1 |
Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте

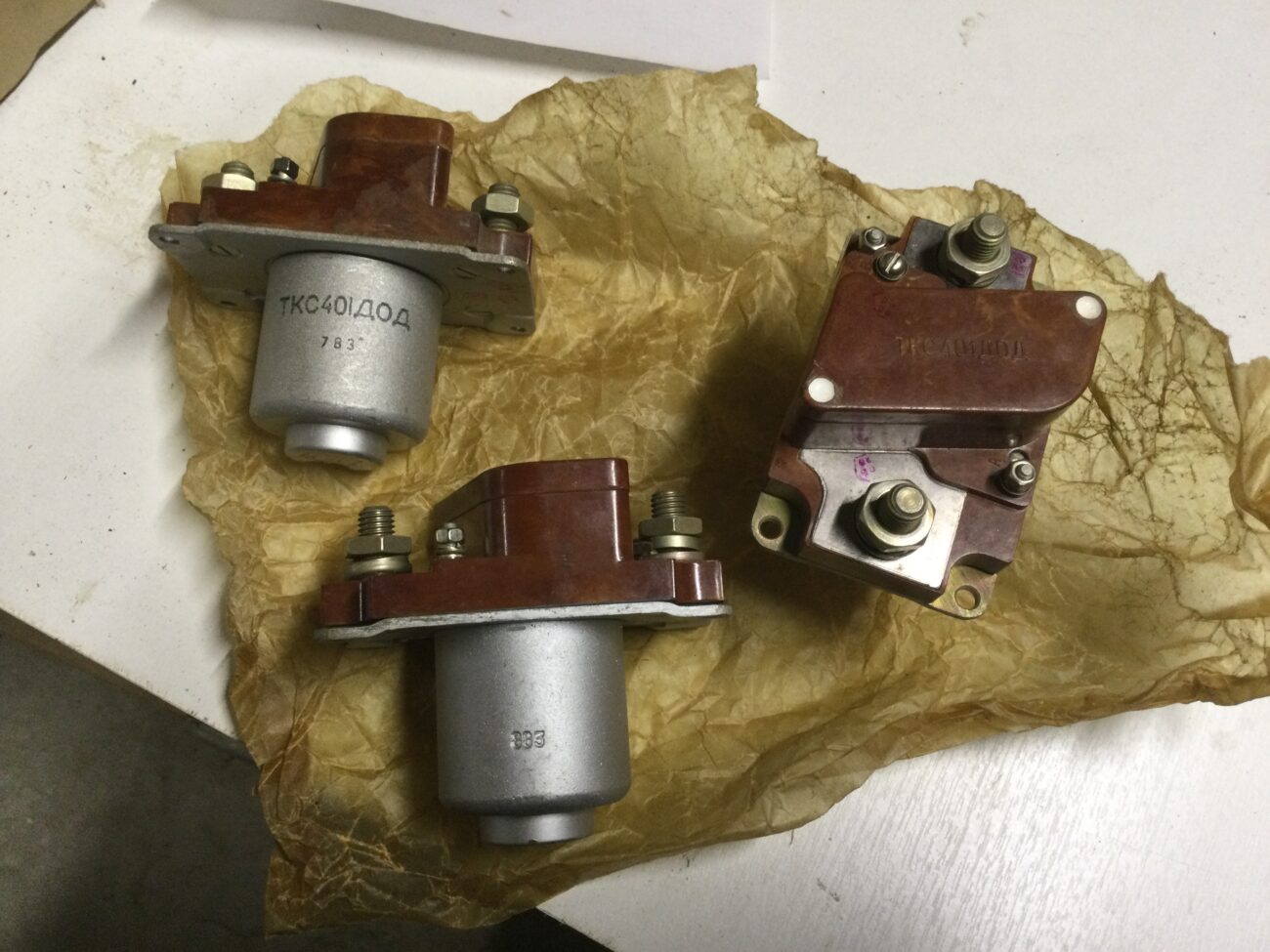

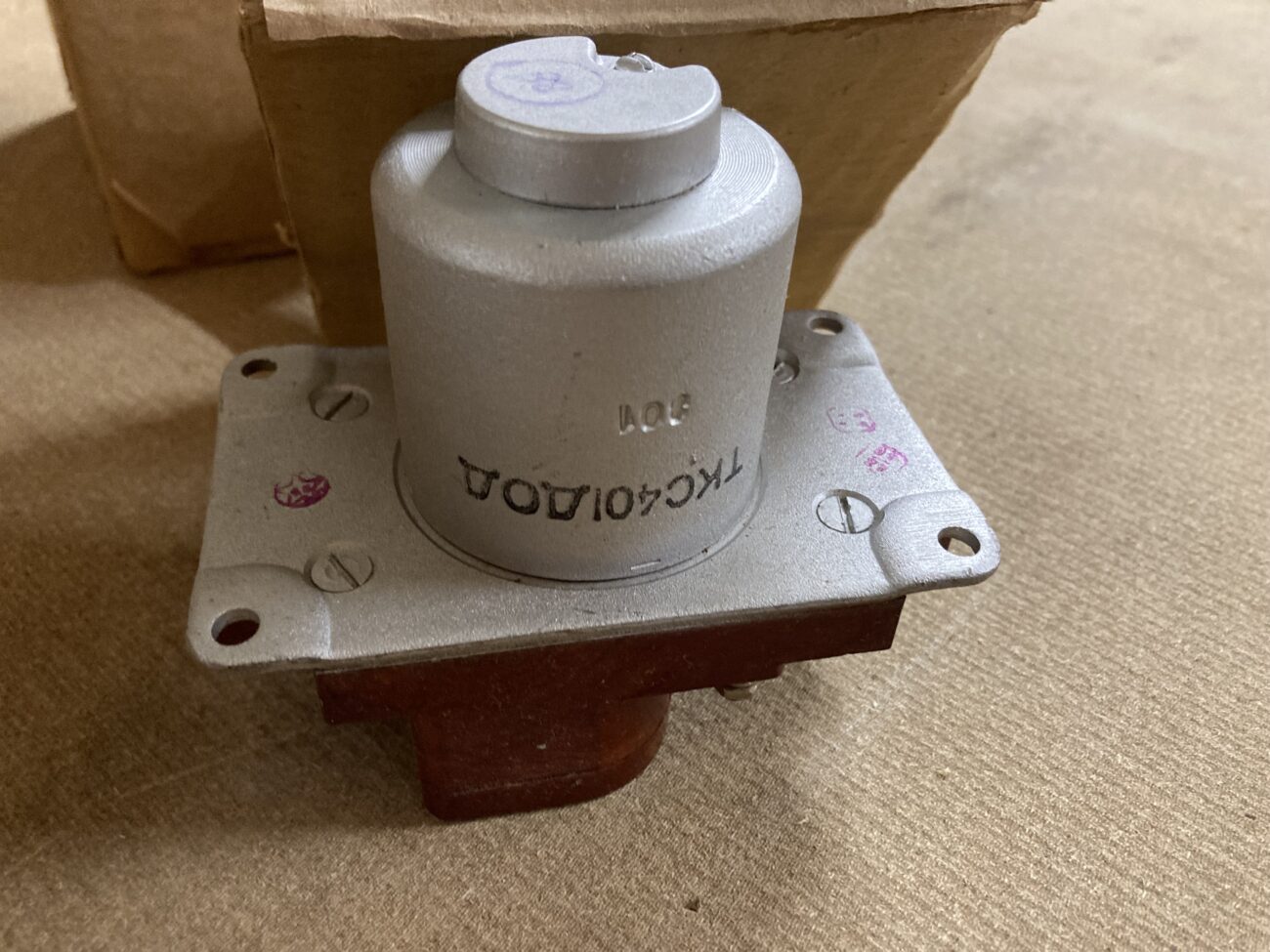

| ТКС401ДОД | Состояние : новый с хранения |
|---|
