Назначение.
Контакторы малогабаритные КМ50Д-В представляют собой двухпозиционное электромагнитное устройство, предназначены для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В. Номинальный ток в цепи главных контактов — 50А
Принцип работы.
В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения — контакты размыкаются. Тип контакта: 1NO — один нормально разомкнутый контакт. Преимущества контакторов серии КМ — возможность использования в подвижной технике при сравнительно малых габаритах. При этом контакторы способны выдерживать кратковременные перегрузки до 4g и вибрации частотой до 200Гц. Рабочая повышенная температура среды не выше +50°С, рабочая пониженная температура — до -60°С. Предельный уровень влажности при +40°С составляет 98%, высота над уровнем моря не более 20 000 м. Количество коммутационных циклов при этом достигает 50 000. Крепление контакторов с помощью двух винтов, крепежные отверстия расположены на стойке корпуса. Присоединение проводников — переднее.
Наиболее широко применяются контакторы с длительным режимом работы — КМ-50Д-В, КМ-100Д-В, КМ-200Д-В, КМ-400Д-В и КМ-600Д-В. Сферы применения — авиация и сварочное оборудование, а также широко используются в аппаратах запуска агрегатов тяжелой технике (стартерах, маслонасосах и т.п.).
Расшифровка условного обозначения.
КМ-50Д-В
КМ — Серия контакторов: контакторы малогабаритные.
50 — Номинальный ток нагрузки в цепи контактов: 50А
Д — Режим работы:
— без буквы — кратковременный (2 мин. во включенном состоянии, затем полное охлаждение)
— Д — длительный (продолжительный)
В — Влагостойкий: максимально допустимая влажность 98% при +40°С.
| Технические характеристики КМ-50-ДВ | |||||||
| Номинальное напряжение катушки, В | 27 | ||||||
| Номинальный ток катушки, А | 0,4 | ||||||
| Номинальный ток в цепи вспомогательного вывода, не более, А | 5 | ||||||
| Сопротивление контактов, не более, мОм | 30 | ||||||
| Напряжение срабатывания, не более, В | при включении | 18,9 | |||||
| при выключении | 8,1 | ||||||
| Механический ресурс, циклов | 100 000 | ||||||
| Количество коммутационных циклов | 50 000 | ||||||
| Сопротивление изоляции, не менее, мОм | 100 | ||||||
| Диэлектрическая прочность между контактами, VAC | 2000 | ||||||
| Диэлектрическая прочность между катушкой и контактами, VAC | 1500 | ||||||
| Вибрации мест крепления | частота, Гц | 10-200 | |||||
| ускорение, g | ≤3,5 | ||||||
| Посадочная перегрузка | частота, уд/мин | 60-100 | |||||
| ускорение, g | 4 | ||||||
| Постоянное ускорение, g | 8 | ||||||
| Высота над уровнем моря, не более, м | 20 000 | ||||||
| Диапазон рабочих температур, *С | -60° … +50 | ||||||
| Номинальный ток нагрузки в цепи контактов, А | 50 | ||||||
| Режим работы | длительный (продолжительный) | ||||||
| Максимально допустимая влажность при +40°С, % | 98 | ||||||
| Масса, кг | 0,28 | ||||||
Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте

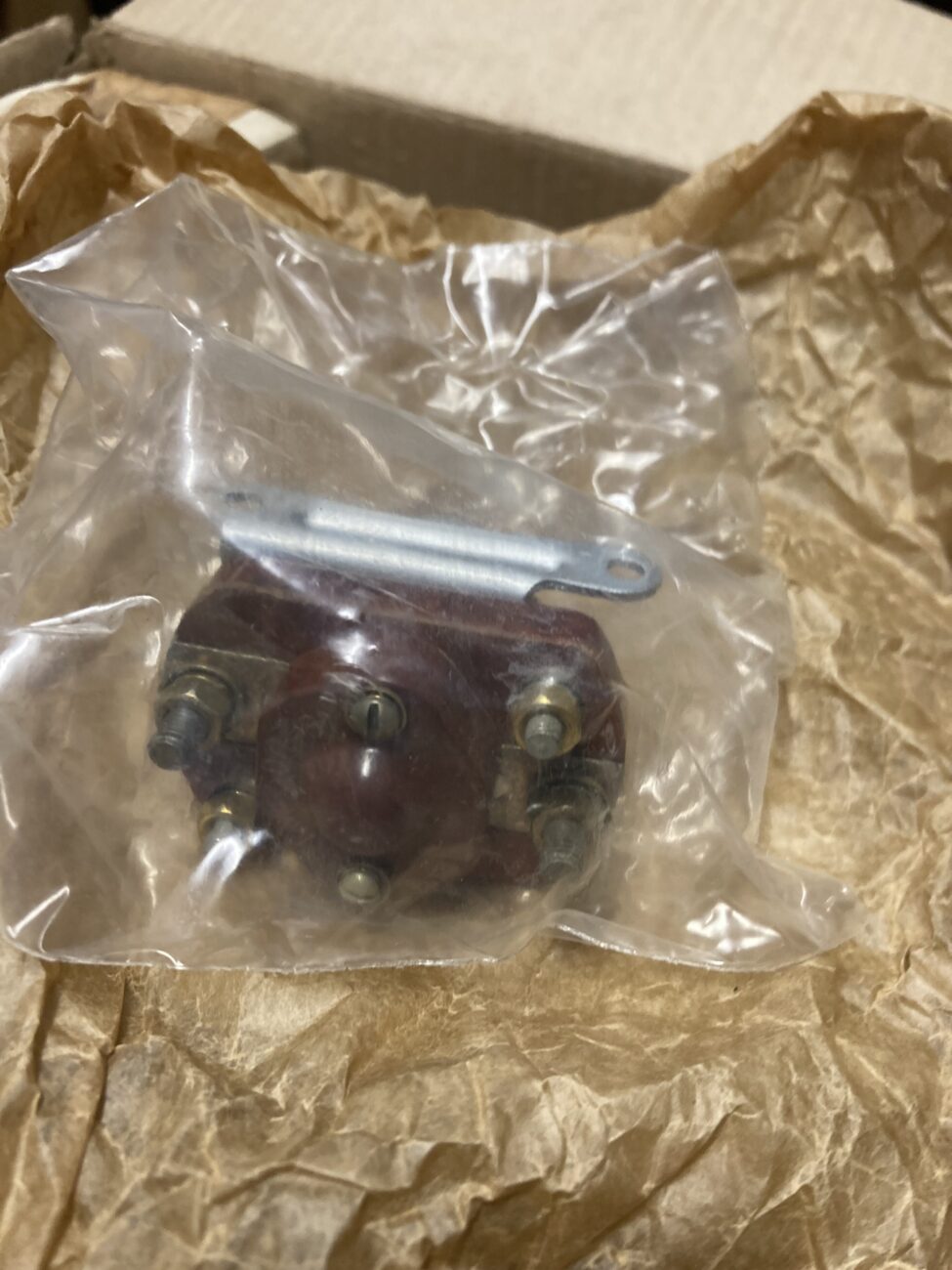

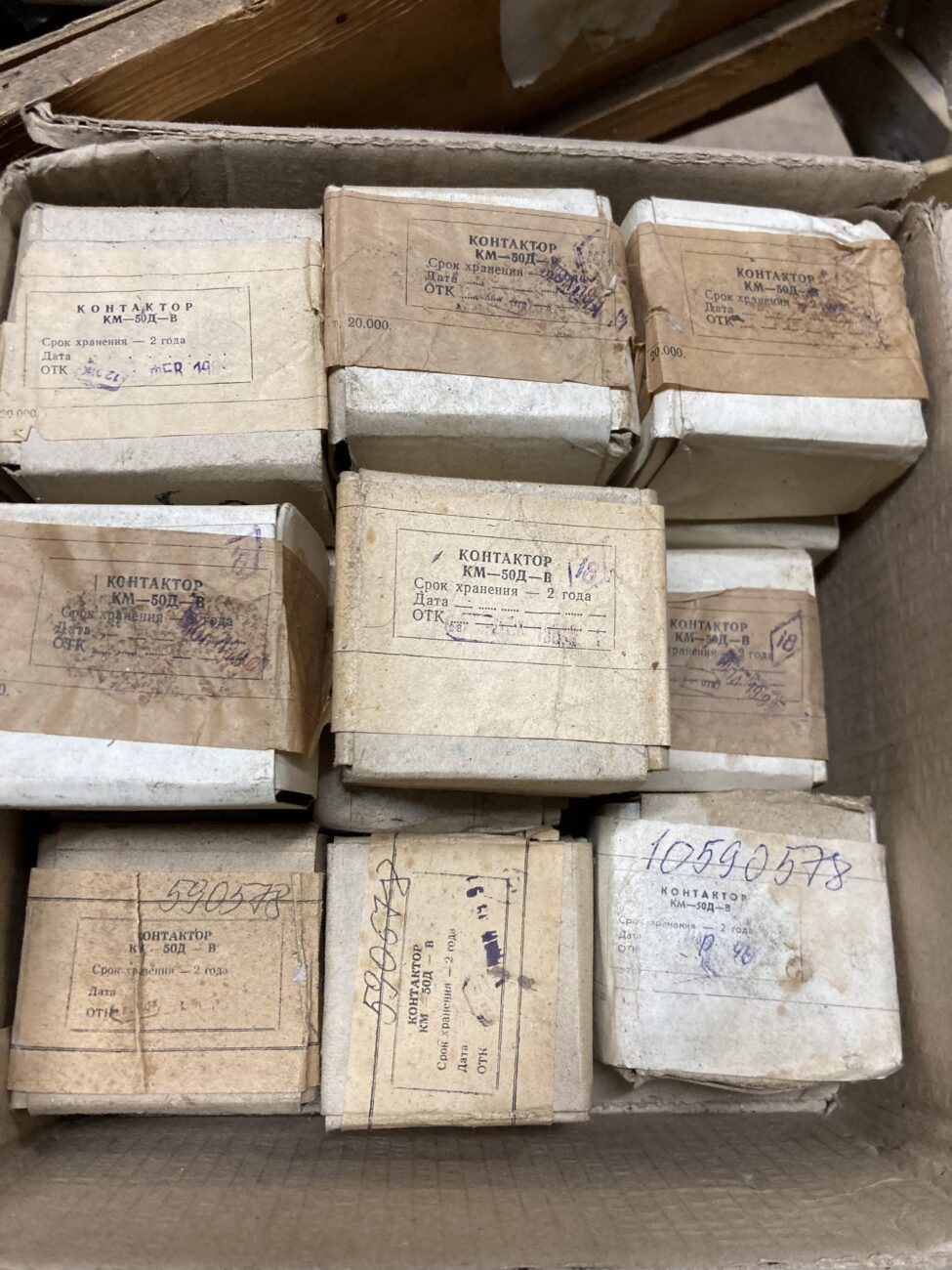

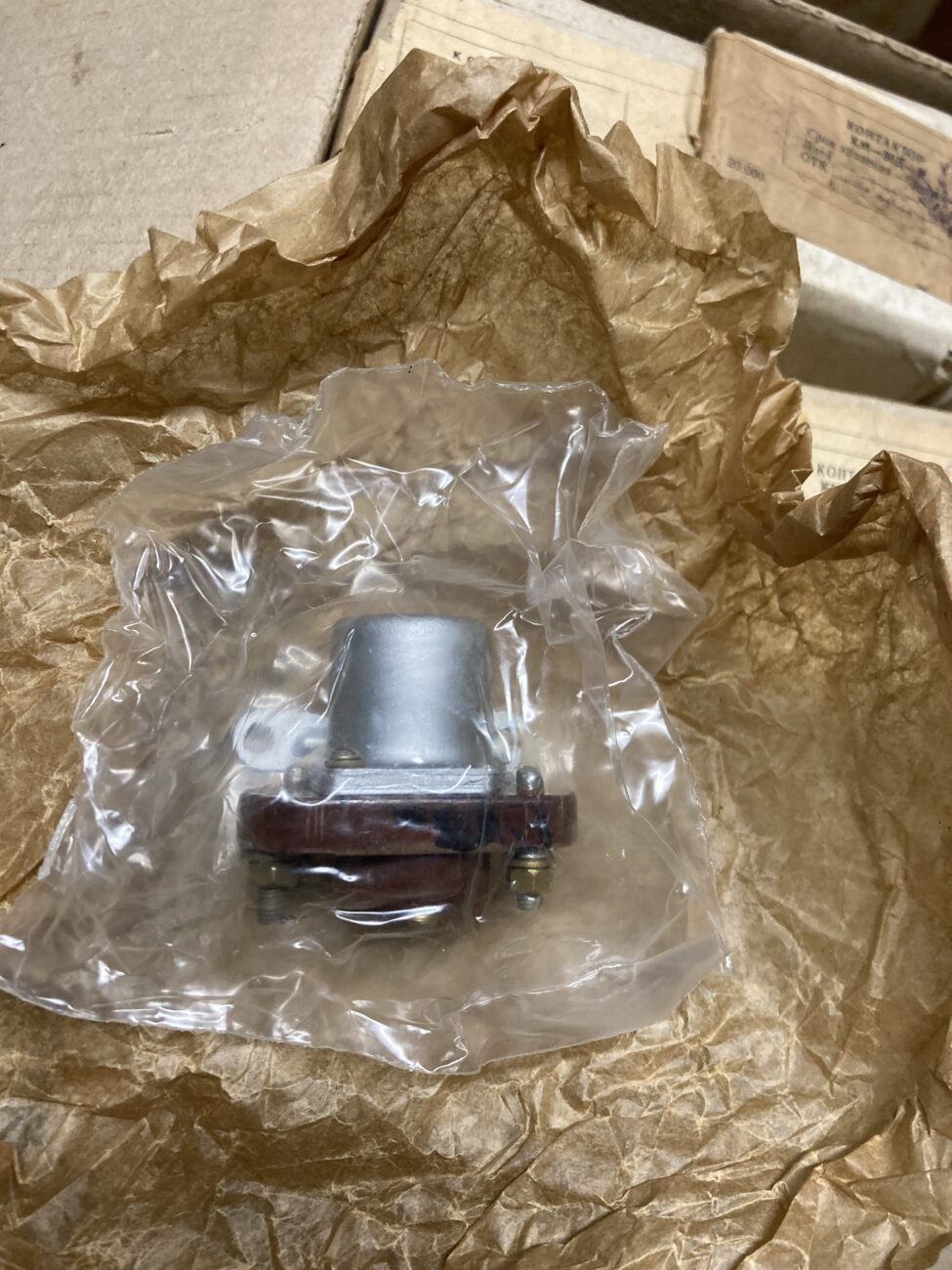

| КМ-50-ДВ | Состояние : новый с хранения |
|---|
