Контакторы электромагнитные серии ТКС представляют собой двухпозиционное электромагнитное устройство, предназначены для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В. Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов — 27В (от 16В до 30В). Номинальный ток в цепи главных контактов — 100А, 200А, 400А и 600А в зависимости от серии.
В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения — контакты размыкаются.

Расшифровка условного обозначения.
ТКС-411-ДОД

Т — номинальное напряжение в цепи обмотки управления контактора: Т — 27 В
К — обозначение аппарата: К — контактор
С — номинальная коммутируемая сила тока А: С — сотни
4 — указывает число единиц данного разряда
1 — число независимых размыкающих контактов
1 — число независимых замыкающих контактов
Д — режим работы — продолжительный
О — максимально допустимая температура окружающей среды: 0 …+85°С
Д — дополнительная температура 25°С

Общие технические характеристики ТКС
Способ крепления винтовое, через отверстия в корпусе
Присоединение проводников переднее
Номинальное напряжение катушки, В -27
Номинальный ток катушки, А 0,4
Номинальный ток в цепи вспомогательного вывода, не более, А 5
Номинальный ток в цепи главных контактов, в зависимости от серии, А 100, 200, 400, 600
Напряжение срабатывания при включении, не более, В 20
Напряжение срабатывания при выключении, не более, В 7,5
Сопротивление изоляции, не менее, мОм 50
Количество коммутационных циклов 10000
Диапазон рабочих температур, длительно,*С -60 … +85
Диапазон рабочих температур, кратковременно, *С -60 … +130
Максимально допустимая влажность, при +40*С, % 100
Допустимая для работы высота над уровнем моря, не более, м 20000
Допустимое пониженное атмосферное давление, не более, kPa 5,45
Допустимое повышенное атмосферное давление, не более, kPa 152
Допустимая частота вибрации мест крепления, Гц 5-300
Допустимое ускорение вибрации мест крепления, g 0,2-5
Допустимая частота посадочной перегрузки, уд/мин 40-80
Допустимая ускорение посадочной перегрузки, g ≤15
Допустимое постоянное ускорение, g ≤10

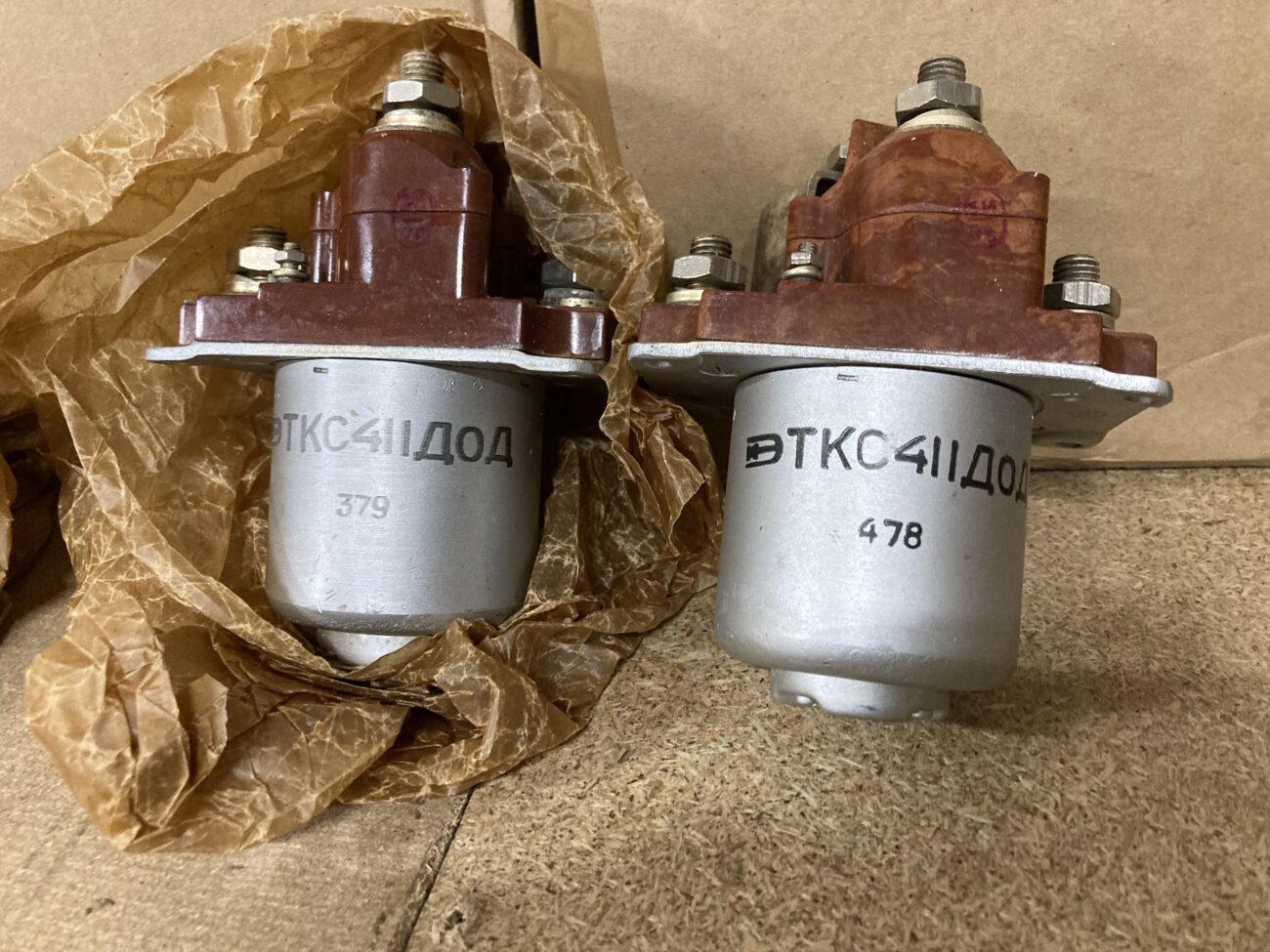

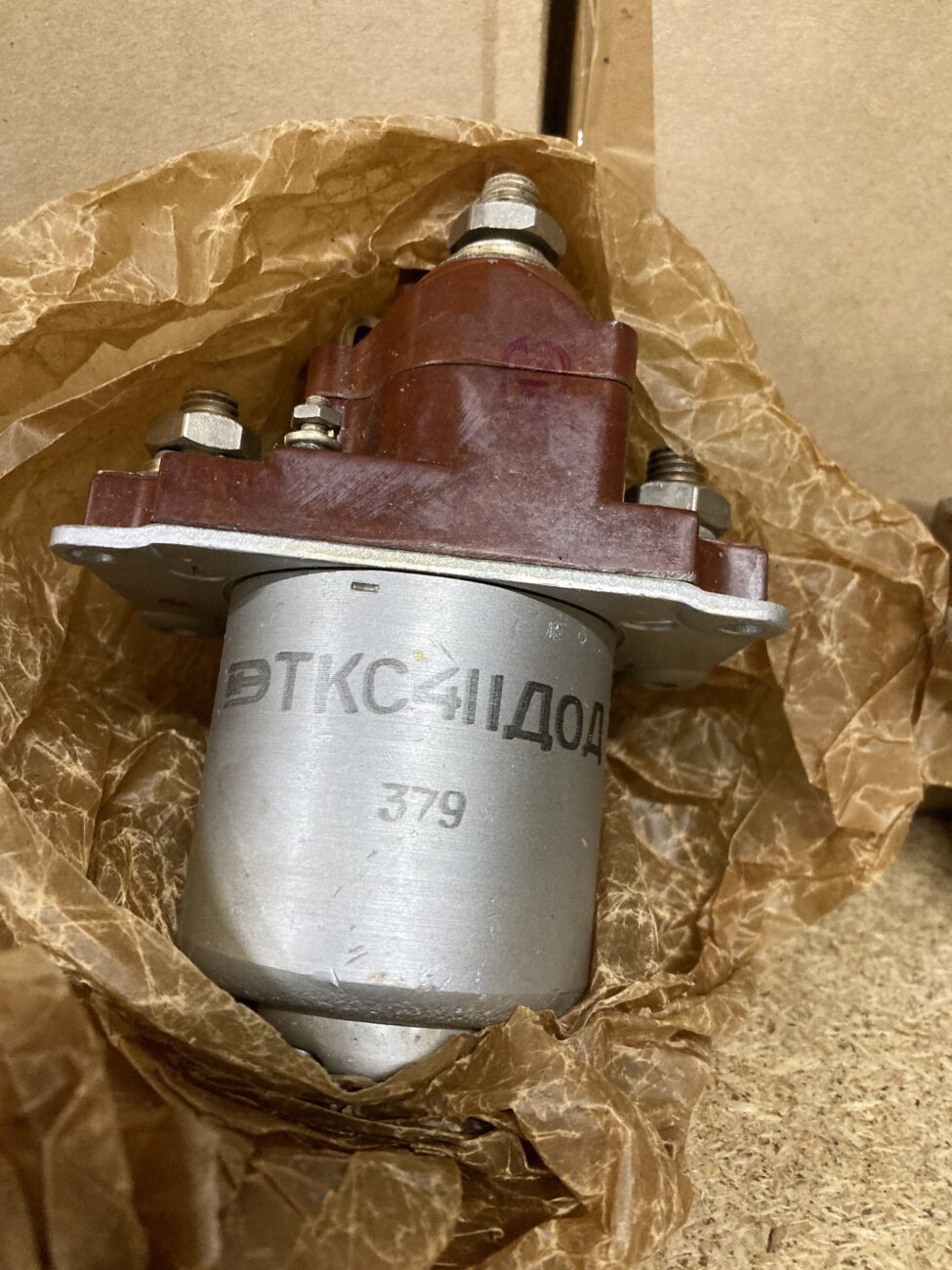

Технические характеристик ТКС411ДОД
Номинальный ток в цепи главных контактов, А 400
Количество и тип контактов 1шт, замыкающий + 1шт, размыкающий
Габаритные размеры, мм 105х65х140
Масса, кг 1,69
