Описание

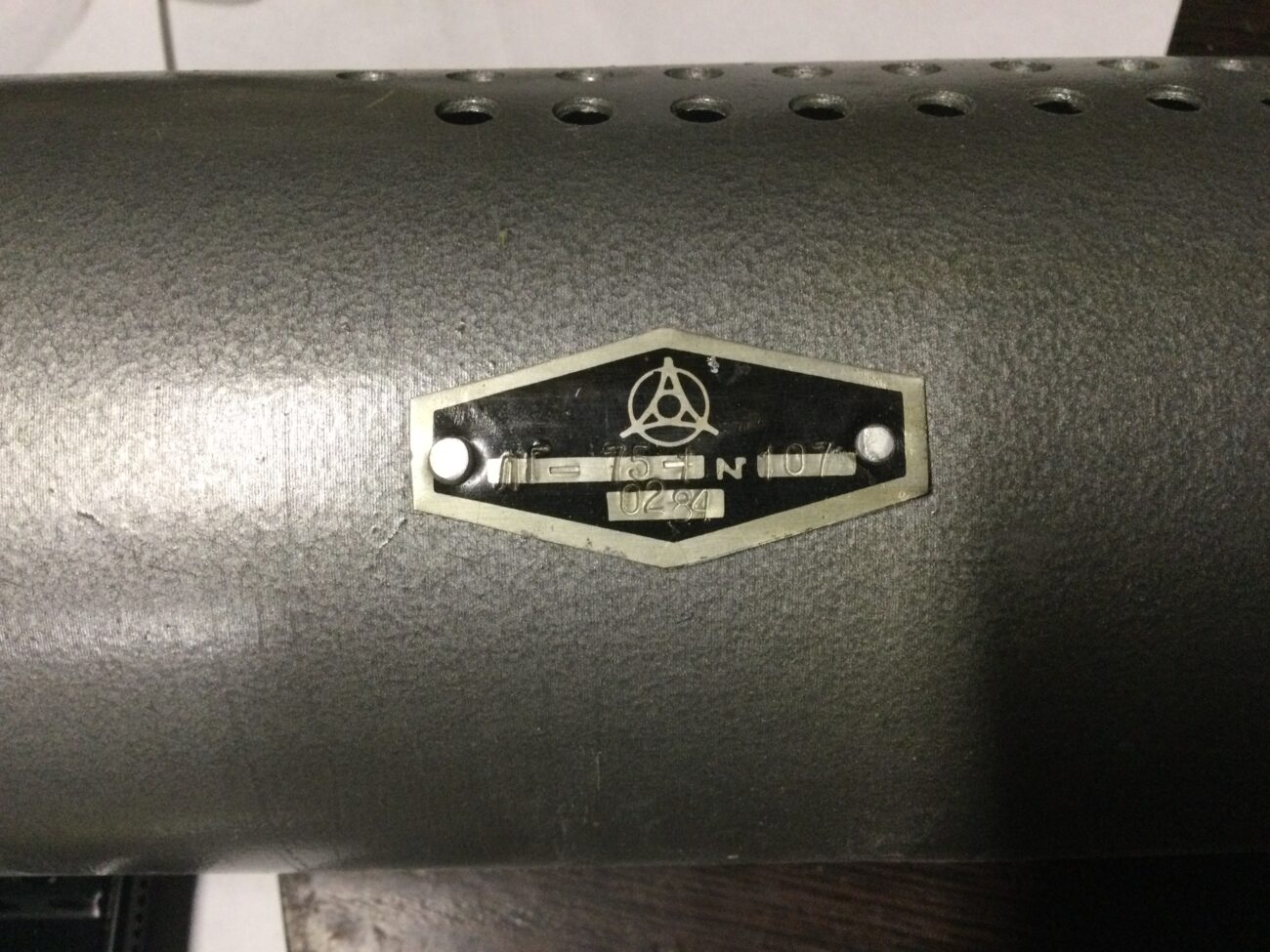

Лазер ЛГ-75 – квантовый генератор оптического типа с газонаполненным активным элементом, генерирующий лазерное излучение средней когерентности и имеющий непрерывный режим работы. В комплект поставки входит лазер, источник питания и техническая документация.
Назначение лазеров ЛГ-75
Лазерные установки модификаций ЛГ-75 предназначаются для эксплуатации в качестве составной части промышленных установок, систем связи, телеуправления и прочих устройствах, требующих наличие источника когерентного лазерного пучка. Кроме того, допускается использование прибора в научно-исследовательской работе, а также для демонстрации оптических эффектов.
Устройство и работа

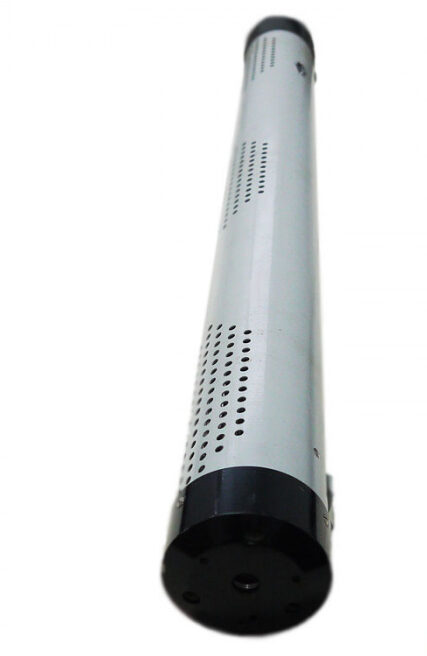

Лазеры модификаций ЛГ имеют форм-фактор вытянутого корпуса цилиндрической формы, выполняющего роль защитного кожуха. С обеих сторон корпус закрыт съемными колпаками, имеющими по три регулировочных винта для юстировки зеркал. Передний колпак дополнительно снабжен выходным перекрываемым шторкой отверстием для лазерного пучка, задний колпак оснащается разъемом подключения кабеля питания. В корпусе устройства располагается активный элемент (излучатель), балластные резисторы и оптический резонатор.
Излучатель изготавливается в форм-факторе стеклянной продолговатой газоразрядной трубки, наполненной гелий-неоновой газовой смесью. Оптический резонатор стержневого типа состоит из пары зеркал (плоское и сферическое). Активный элемент оборудован холодным катодом, вывод которого соединяется с корпусом прибора через плату балластных резисторов. Анодный вывод имеет прямое соединение с питающим элементом. При включенном питании устройства осуществляется возбуждение газового разряда, формирующее направленный лазерный пучок.
