образцовые волноводные нагрузки малой мощности Э9-125

Описание

Э9-125 нагрузка волноводная предназначены для калибровки и поверки высокочастотных трактов.

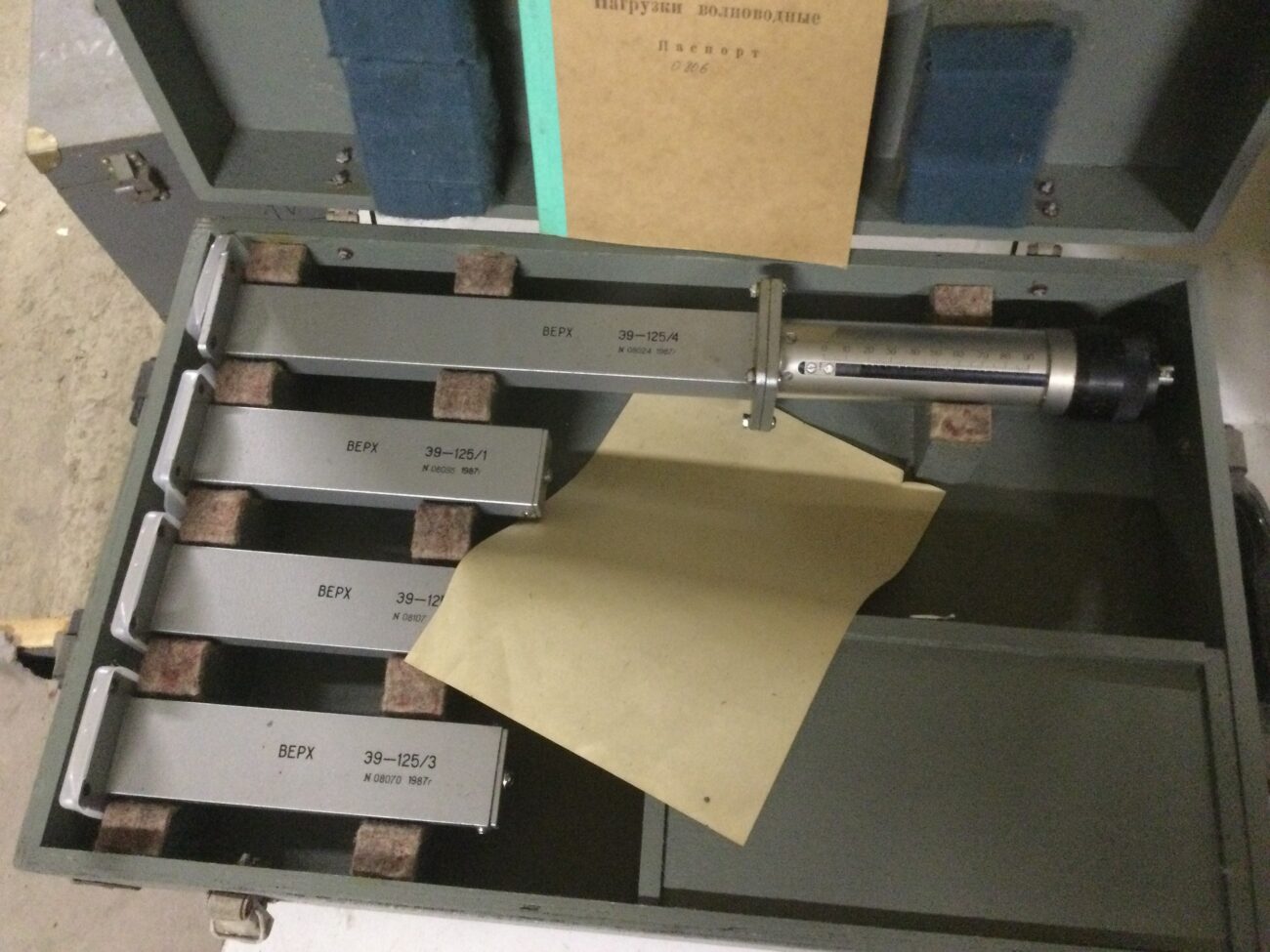

Нагрузка представлена следующими конструктивными модификациями — Э9-125/1, Э9-125/2, Э9-125/3, Э9-125/4 (Таблица 1).

Технические характеристики

Диапазон частот — от 5,64 ГГц до 8,24 ГГц.

Частотная зависимость — не более ±4%.

Сечение ВЧ-тракта — 35×15 мм.

Односторонний допуск волновода нагрузок — а+∆а; в+∆в, где а, в — стороны волновода; ∆а, ∆в — допуски соответственно по широкой и узкой стенкам (Таблица 1).

Собственный волновод Э9-125/4 — не более 1,007.

Таблица 1

Габаритные размеры:

— комплект — 480×298×122 мм;

— Э9-125/1, Э9-125/2, Э9-125/3 — 54×54×165 мм;

— Э9-125/4 — 54×54×456 мм.

Масса — 8,35 кг.

Наработка на отказ — не менее 25 000 ч.

Среднее число перемещений поглотителя — не менее 35000.

Уровень рассеиваемой на нагрузках СВЧ мощности — не более 1 Вт.

Гарантированное число перемещений поглотителя — не менее 10 000.

Условия эксплуатации Э9-125:

Диапазон температур окружающей среды:

— нормальные — 20±5º С (293±5 К);

— рабочие — от 10º С до 35º С (от 283 К до 308 К).

Относительная влажность при температуре 25º С (298 К):

— нормальные -65±15%;

— рабочие — до 80%.

Атмосферное давление — 100±4 кПа (750±30 мм рт. ст.).

Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте
