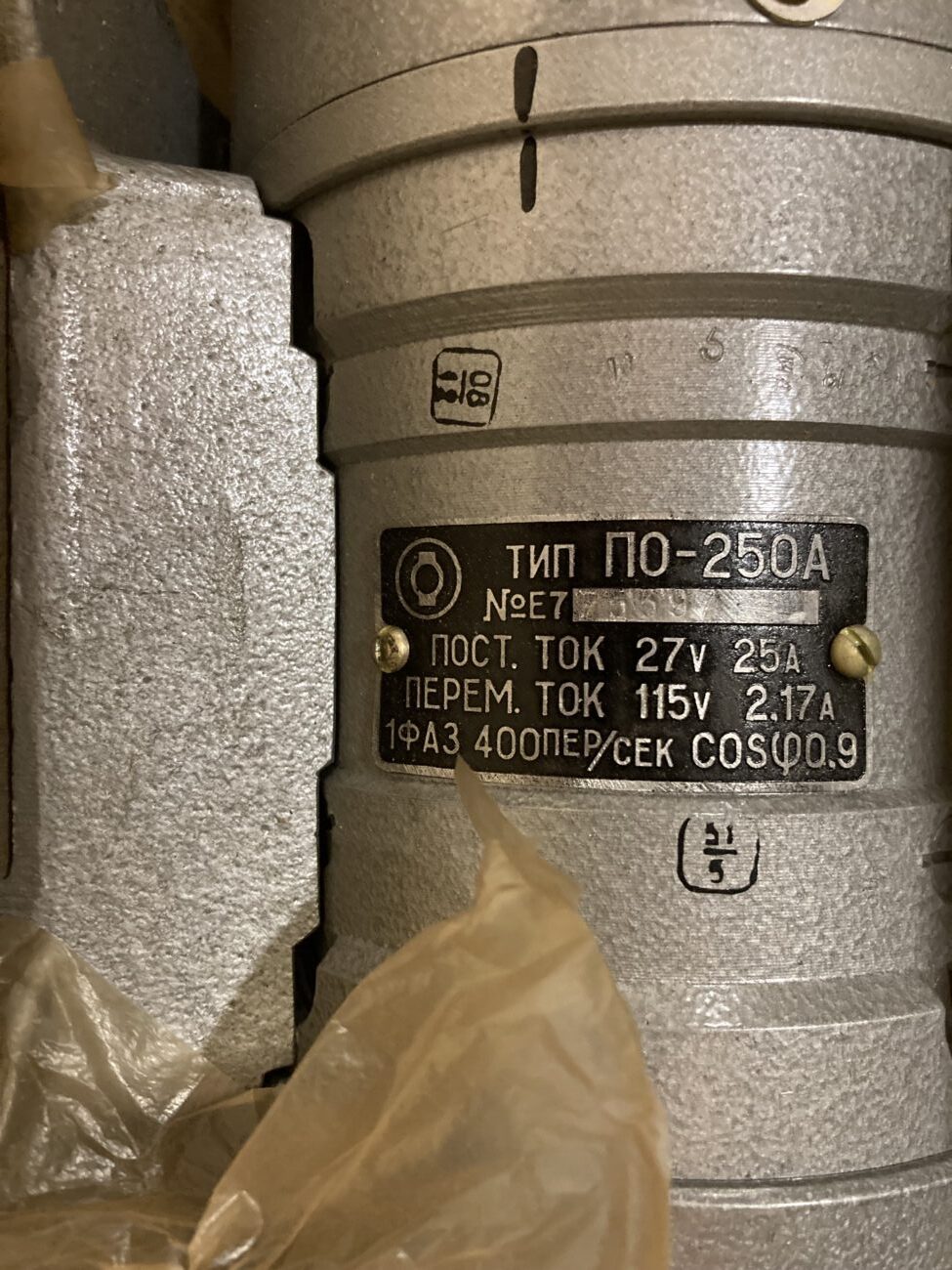

Преобразователь ПО-250А

Преобразователь ПО-250А — служит для питания электроизмерительных приборов ТГУ-8 и электростанции ПАЭС-2500 (ЭГ-2500), а также измерителя вибрации двигателя ИВ-41М.

Преобразователь ПО-250А состоит из электромашинного агрегата и коробки управления.

Электромашинный агрегат состоит из двух машин, смонтированных в одном корпусе, одна из них — электродвигатель постоянного тока, другая — однофазный синхронный генератор.

Электродвигатель преобразователя выполнен четырехполюсным со смешанным возбуждением. Синхронный генератор преобразователя имеет четырехполюсную неподвижную магнитную систему и вращающийся ротор с двумя контактными кольцами для отвода переменного тока.

Якорь электродвигателя и ротор генератора конструктивно выполнены на одном валу.

Исполнение преобразователя — защищенное с проточной самовентиляцией. Элементы управления преобразователя расположены в коробке, монтируемой на корпусе преобразователя.

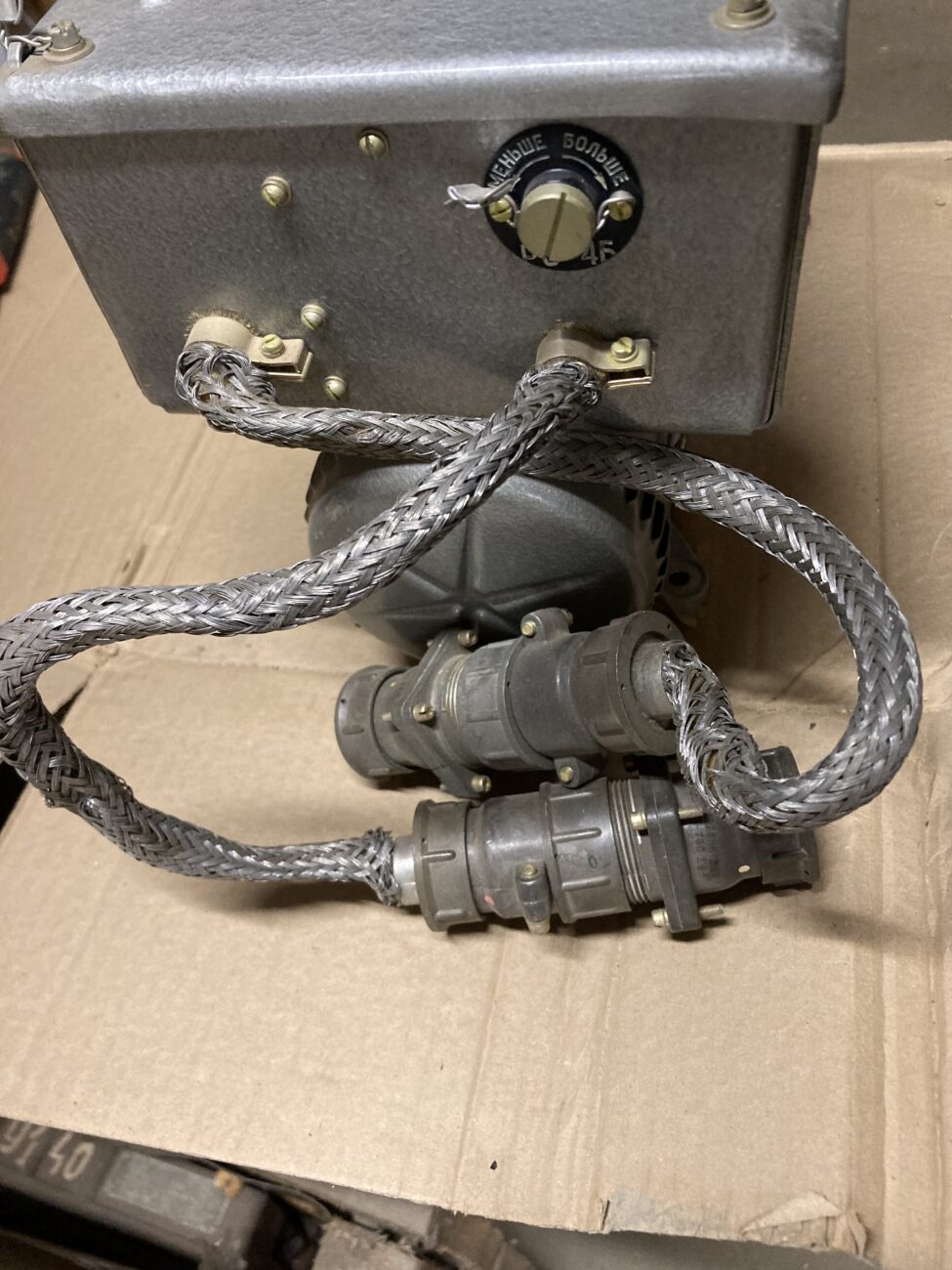

Коробка управления включает в себя устройство, обеспечивающие дистанционной пуск и остановку преобразователя, стабилизацию выходного напряжения, фильтра от радиопомех, вызываемых работой преобразователя.

Схемой преобразователя предусмотрен дистанционный запуск без ограничения пускового тока.

Преобразователи в комплекте с аппаратурой управления рассчитаны на нормальную работу в следующих условиях:

— температуры окружающего воздуха в наземных условиях от +50 до -60°С;

— относительной влажности окружающей среды до 98% при температуре +20 ±5°С;

— на высоте над уровнем моря до 8000 метров при температуре +60°С.

Щетки для ПО-250А — марка МГС-3, размер 6,5x8x22 мм,
