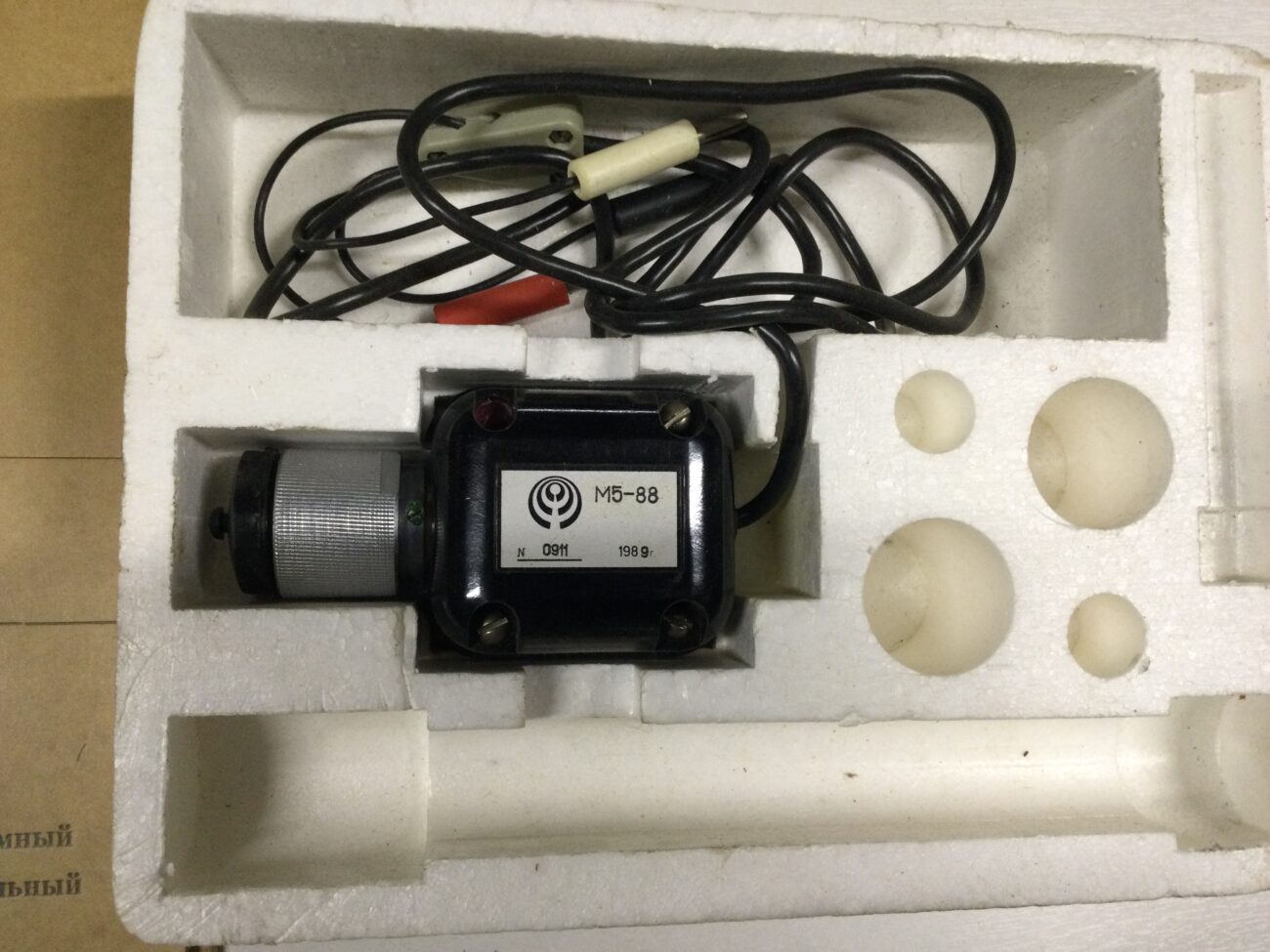

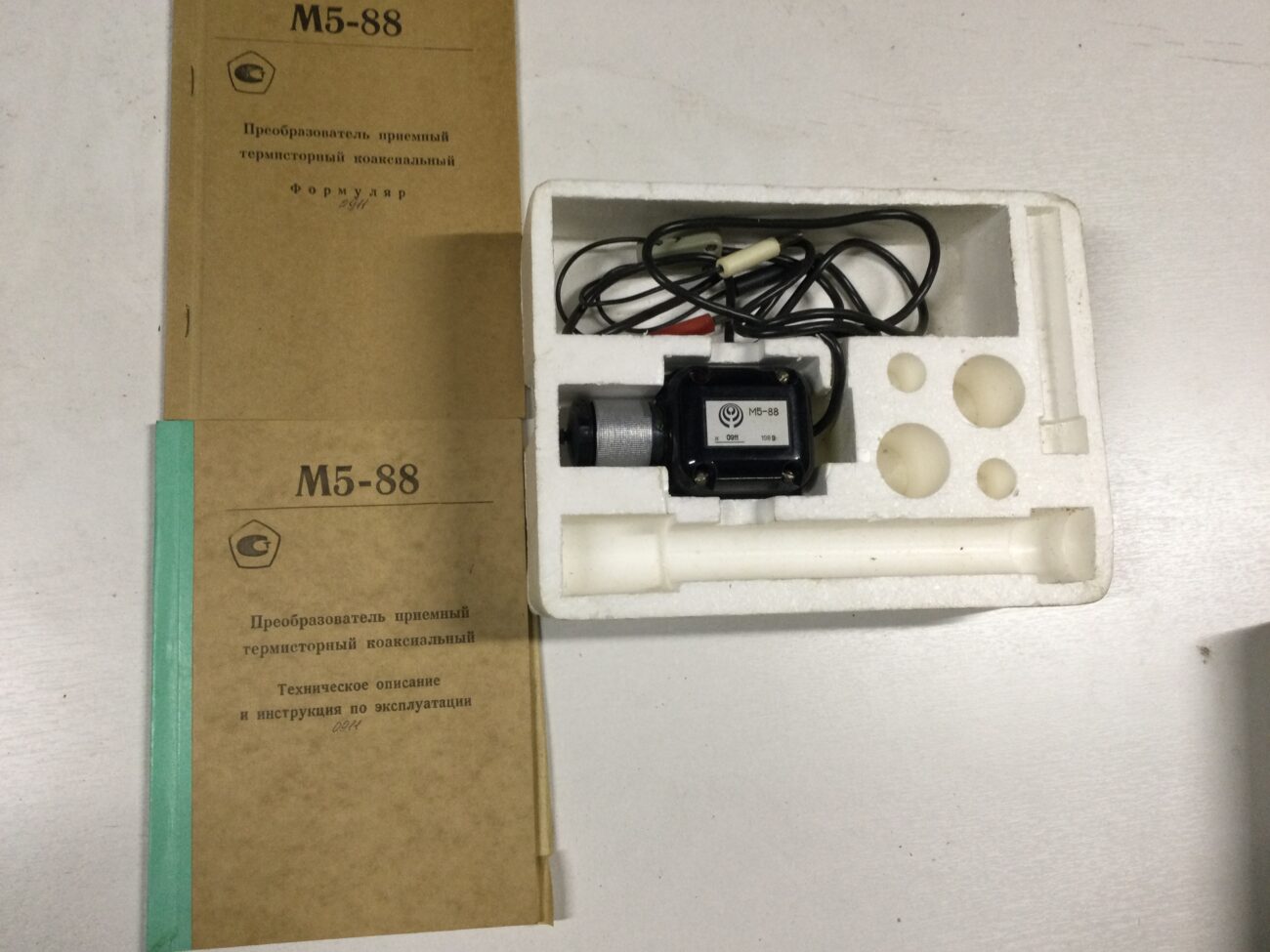

преобразователь приёмный термисторный М5-88

М5-88 преобразователь приёмный термисторный коаксиальный предназначен для измерения мощности СВЧ-сигналов непрерывных колебаний и среднего значения мощности импульсно-модулированных сигналов в комплекте со сбалансированными мостами.

Преобразователи М5-88 применяются в лабораторных, цеховых и полевых условиях.

Технические характеристики М5-88:

Диапазон частот — от 0,03 ГГц до 7,5 ГГц.

Максимальная измеряемая мощность — 10 мВт.

КСВН:

— при частоте от 0,03 ГГц до 4 ГГц — 1,4;

— при частоте от 4 ГГц до 7,5 ГГц — 1,5.

Коэффициент эффективности — 0,8; 0,9.

Волновое сопротивление — 50 Ом.

Рабочее сопротивление постоянному току — 150 Ом.

Сечение коаксиала — 19/6,95 мм.

Мощность смещения для М5-88:

— при температуре +20±1° С — от 17 мВт до 35 мВт;

— при температуре +50±1° С — не менее 12 мВт;

— при температуре -30±1° С — не более 50 мВт.

Чувствительность преобразователя — от 6 Ом/мВт до 20 Ом/мВт.

Эффективность термокомпенсации с мостом ваттметра М3-22А — не менее 3.

Тепловая постоянная времени:

— при скачке температуры окружающего воздуха — не более 20 мин;

— при скачке температуры коаксиального соединителя — не более 15 мин.

Коэффициент эффективности преобразователя М5-88:

— при частоте от 0,03 ГГц до 2,5 ГГц — не менее 0,9;

— при частоте от 2,5 ГГц до 7,5 ГГц — не менее 0,8.

Погрешность коэффициента эффективности — не более 6%.

Наработка на отказ — 12 500 ч.

Габаритные размеры — 108×56×52 мм.

Масса — не более 0,5 кг.

Условия эксплуатации М5-88:

Температура окружающего воздуха — от -30° С до +50° С.

Относительная влажность при +35° С — до 98%.
