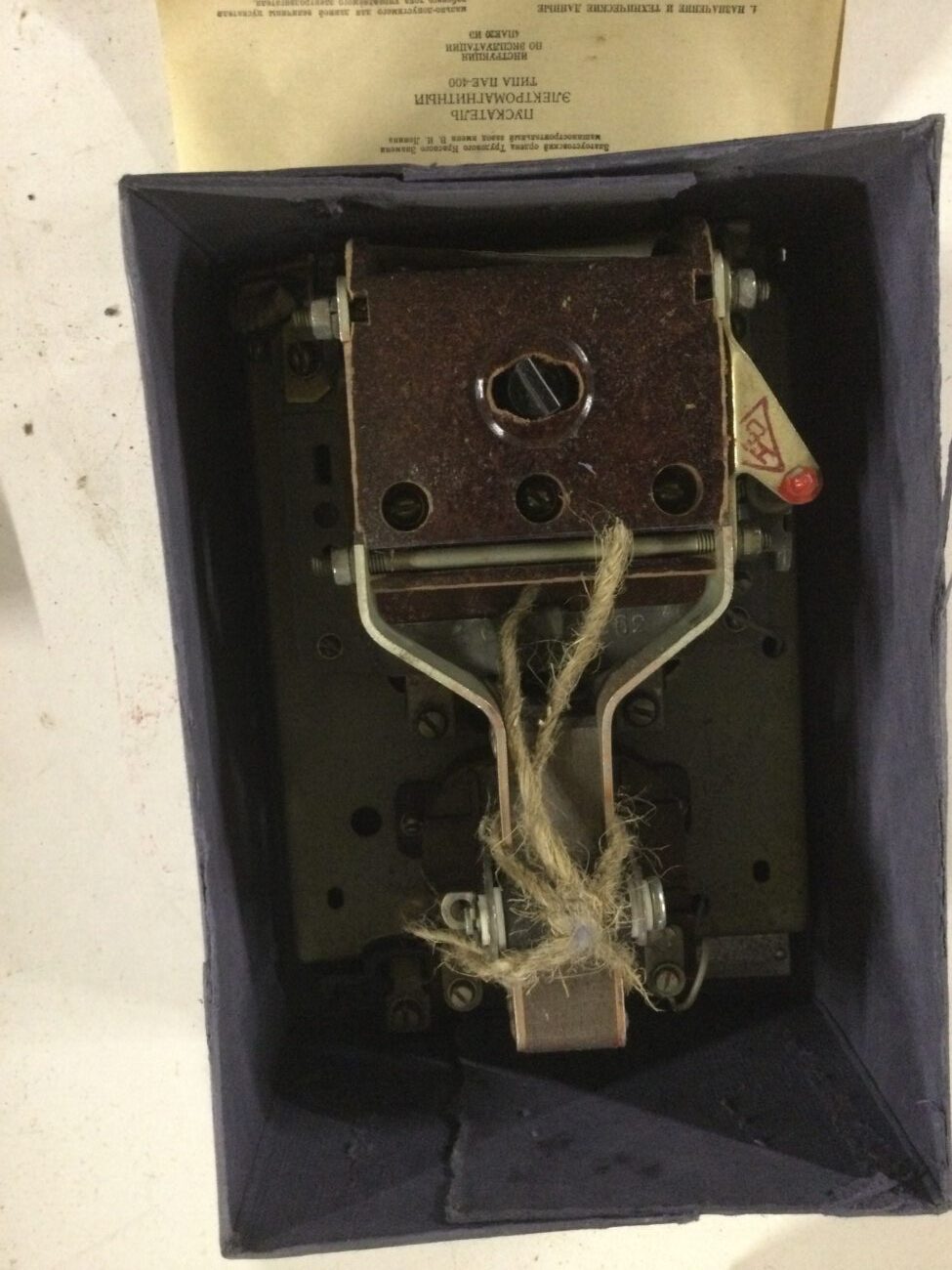

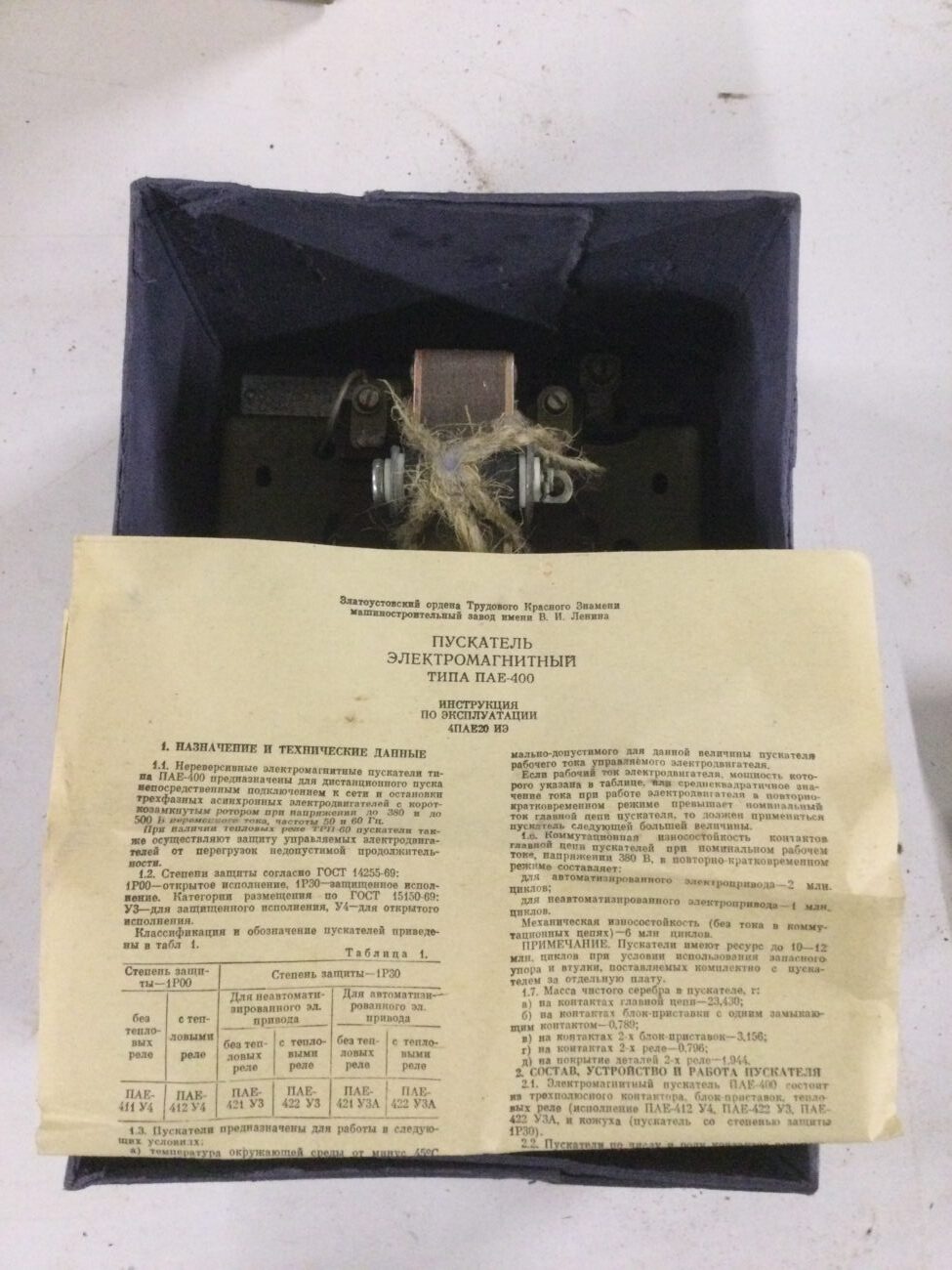

Пускатель ПАЕ 400

Магнитные пускатели ПАЕ ,выпускаемые взамен серии ПА, предназначены для дистанционного управления электродвигателями и другими электроустановками. Они обеспечивают нулевую защиту, т. е. при исчезновении напряжения или его снижении до 50-60% от номинального катушка не удерживает магнитную систему пускателя, и силовые контакты размыкаются. При восстановлении напряжения токоприёмник остаётся отключенным. Это исключает возможность аварий, связанных с сапроизвольным пуском электродвигателя или другой электроустановки. Пускатели с тепловыми реле осуществляют также защиту электроустановок от длительных перегрузок. Пускатели изготавливаются в открытом, защищённом, пылеводозащищенном и пылебрызгонепроницаемом исполнении на напряжение 110 В, 220 В, 380 В. Они могут быть реверсивными и нереверсивными. Реверсивные пускатели наряду с пуском, остановом и защитой электродвигателя изменяют направление его вращения.
В магнитные пускатели встраиваются тепловые реле ТРН, РТТ, РТЛ. Они срабатывают под влиянием протекающего по ним тока перегрузки электродвигателя и отключают его от сети.

Обозначение пускателей серии ПАЕ:
ПАЕ — X X X
ПАЕ — обозначение серии;
X — величина пускателя в зависимости от номинального тока: 3 — 40 А;
4 — 63 А, 80 А; 5 — 100 А; 6 — 160А;
X — обозначение исполнения:
обычное исполнение оболочек
1 — открытое;
2 — защищенное;
3 — пылезащищенное;
4 — пылебрызгонепроницаемое;
увеличенное исполнение оболочек
5 — защищенное;
6 — пылезащищенное;
7 — пылебрызгонепроницаемое;

X — дополнительные признаки:
1 — без реле теплового, нереверсивные;
2 — с реле тепловым, нереверсивные;
3 — без реле теплового, реверсивные;
4 — с реле тепловым, реверсивные;
5 — без реле теплового, со встроенными кнопками «Пуск» и «Стоп»;
6 — с реле тепловым, со встроенными кнопками «Пуск» и «Стоп»;
Возможные конфигурации:
ПАЕ-311; ПАЕ-312 ; ПАЕ-313 ; ПАЕ-314; ПАЕ-321; ПАЕ-322; ПАЕ-323; ПАЕ-324; ПАЕ-331; ПАЕ-411; ПАЕ-412; ПАЕ-413; ПАЕ-414; ПАЕ-421; ПАЕ-422; ПАЕ-423; ПАЕ-424; ПАЕ-432; ПАЕ-511; ПАЕ-512; ПАЕ-513; ПАЕ-514; ПАЕ-521; ПАЕ-522; ПАЕ-523; ПАЕ-524; ПАЕ-534; ПАЕ-611; ПАЕ-612; ПАЕ-613; ПАЕ-614; ПАЕ-621; ПАЕ-622; ПАЕ-623; ПАЕ-624

Конструктивная схема пускателя ПАЕ:
1 — металлическое основание;
2 и 3- неподвижные и подвижные мостиковые контакты;
4 — контактная пружина;
5 — закрытая дугогасительная камера;
6 — траверса;
7 — якорь электромагнита;
8 — катушка электромагнита;
9 — магнитопровод электромагнита;
10 — амортизирующие пружины;
11 — тепловое реле;
12 — отключающая пружина.
