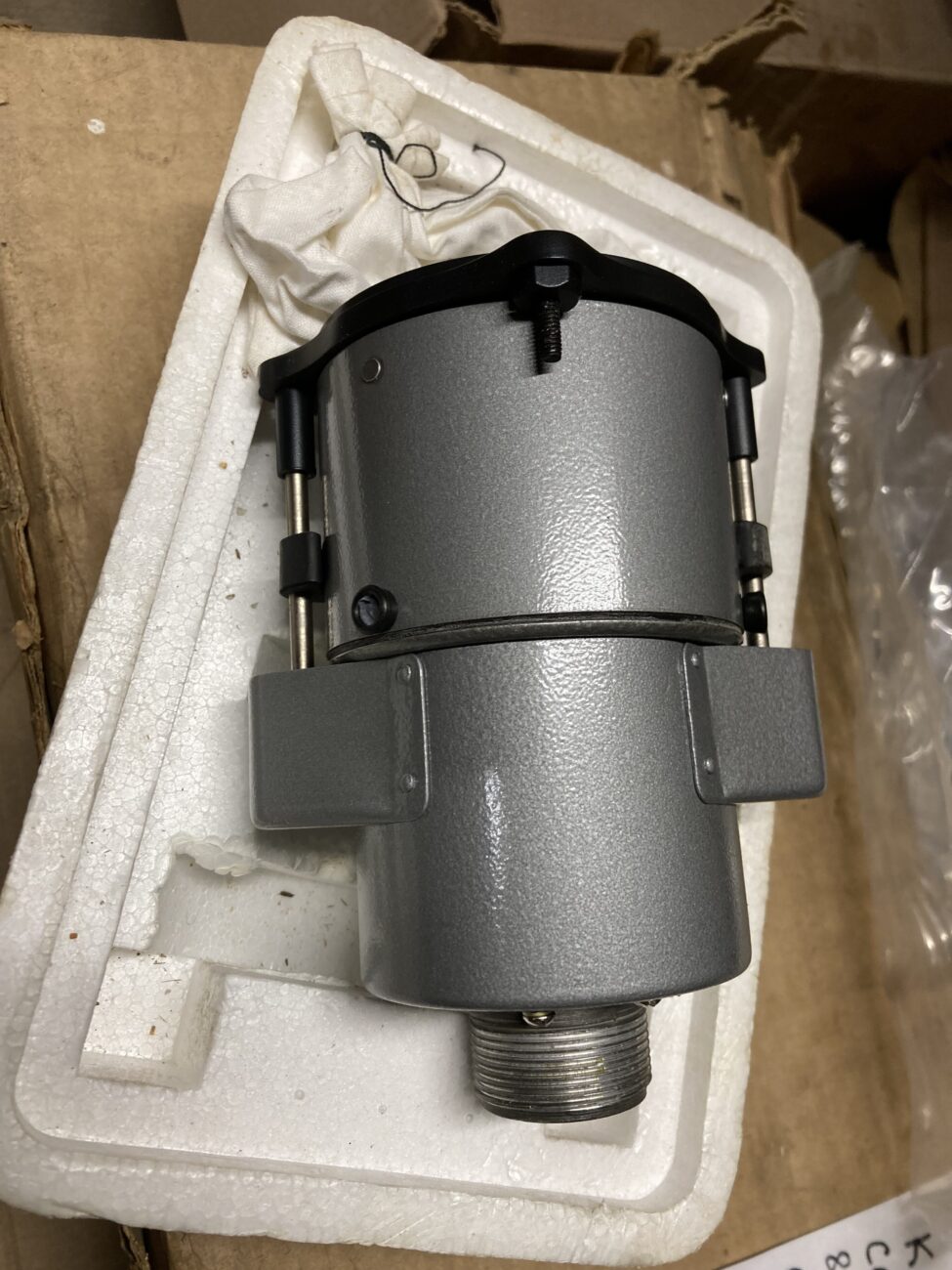

Назначение, состав и основные характеристики. Радиовысотомер РВ-УМ предназначен для определения истинной высоты полета, а также получения световой и звуковой сигнализации о снижении самолета до заданной высоты.

Показания радиовысотомера практически не зависят от метеорологических условий, покрова земной поверхности, скорости и изменения высоты полета. Но при полете над горами с резко изменяющимся рельефом пользоваться высотомером нельзя, так как его показания в этом случае ошибочны.

В состав радиовысотомера РВ-УМ входят: приемо-передатчик ПП-УМ; указатель высоты УВ-57 (рис. 34); переключатель сигнализируемой высоты ПСВ-УМ (рис. 35); приставка раздельной сигнализации ПРС-УМ; передающая и приемная, антенны; высокочастотный фильтр ВЧФ-3; две сигнальные лампочки «Высота» с красными светофильтрами.

Приемо-передатчик ПП-УМ включает в себя передатчик, приемник и основную часть системы сигнализации заданной высоты, а также трансформатор с выпрямителем, преобразующие напряжение бортовой сети 115 В, частотой 400 Гц в постоянные и переменные напряжения, необходимые для питания радиовысотомера. Приемо-передатчик установлен в хвостовом негерметичном отсеке на этажерке радиооборудования справа;

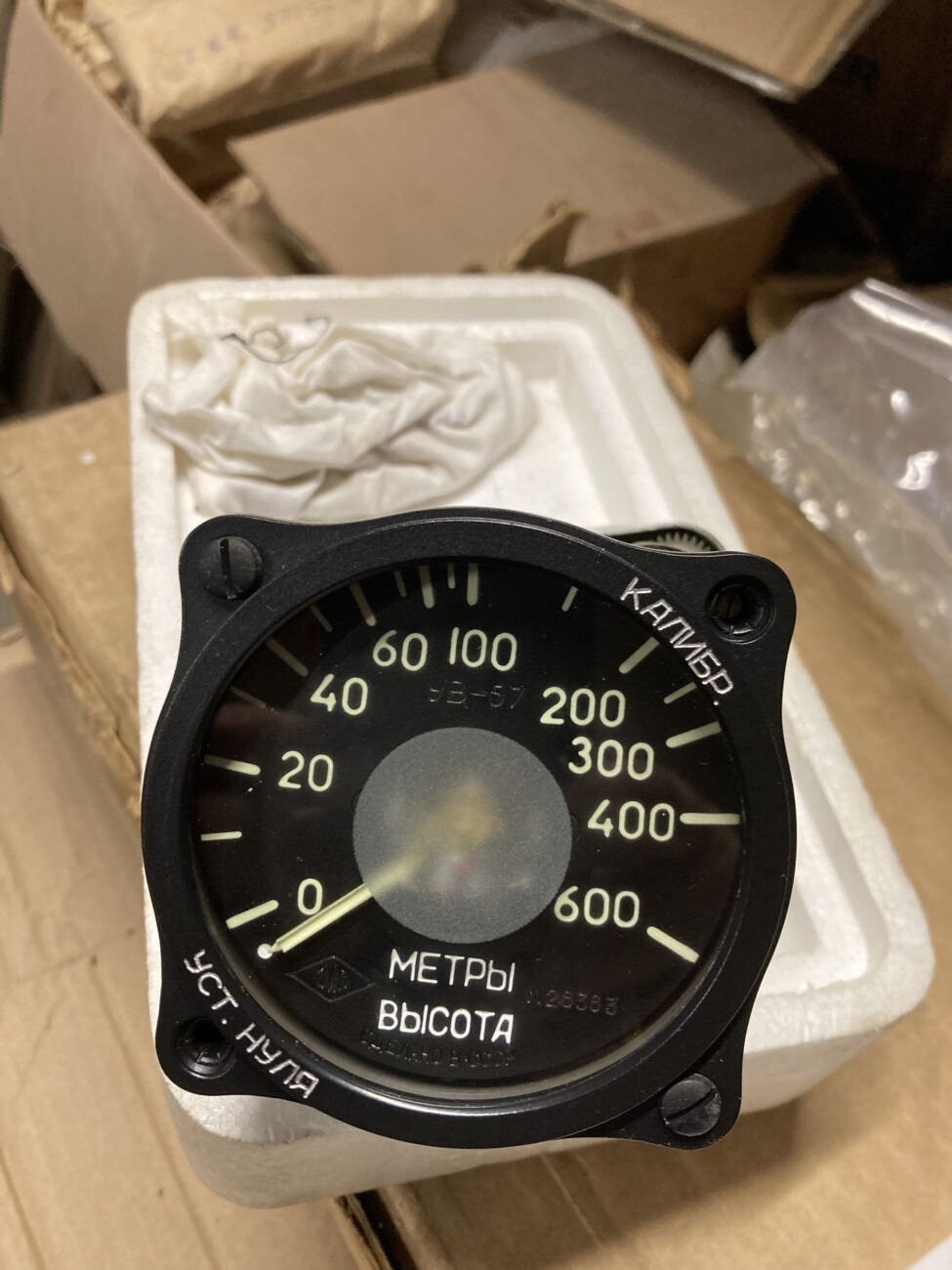

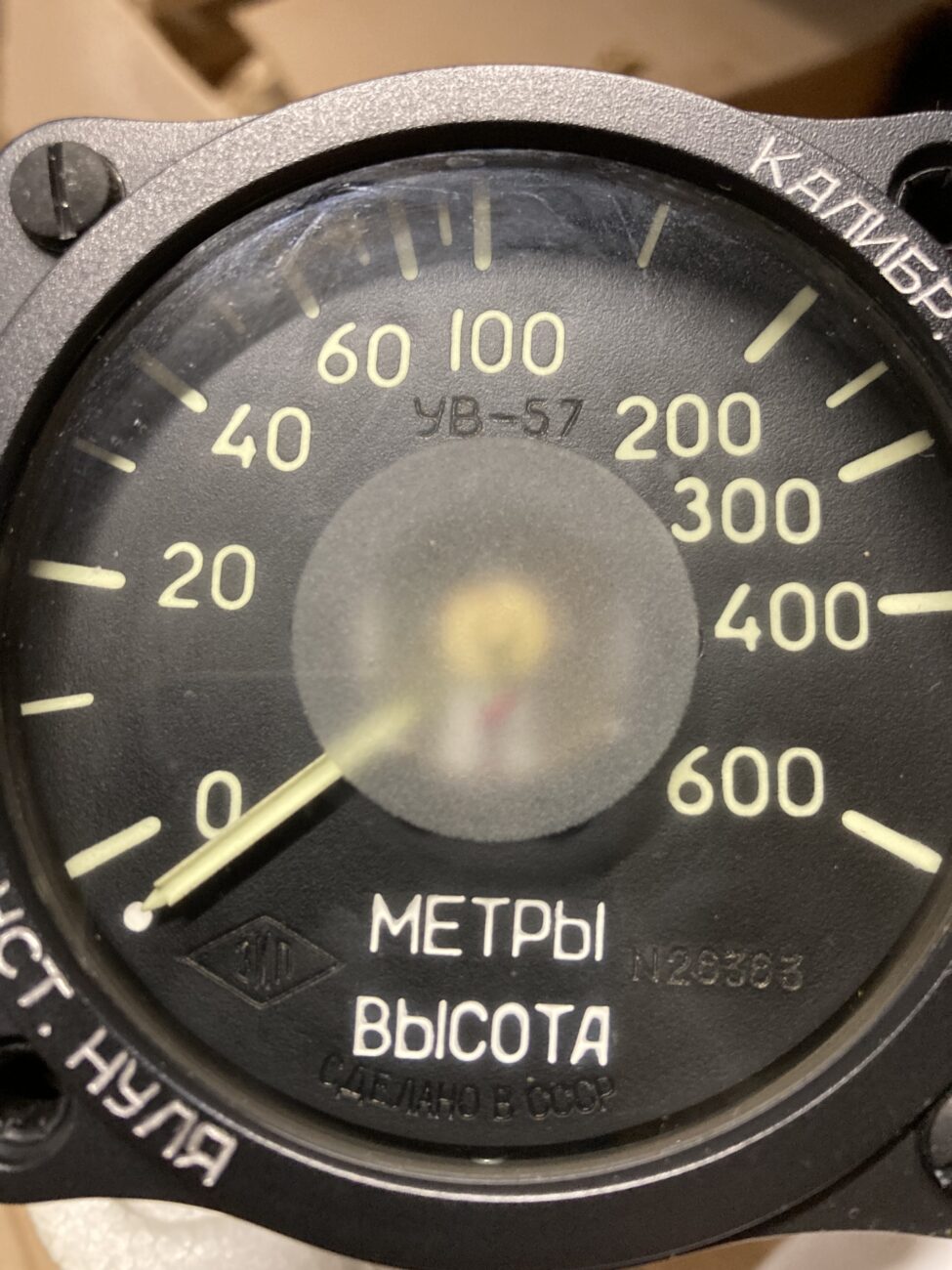

Указатель высоты УВ-57 по устройству и принципу работы представляет собой измеритель постоянного тока. Он установлен на левой панели приборной доски.

Переключатель сигнализируемой высоты ПСВ-УМ предназначен для установки высоты, о снижении до которой требуется получить сигнализацию, а также обеспечивает в случае необходимости ручное выключение звуковой сигнализации высоты. Для установки сигнализируемой высоты переключатель имеет семь положений, помеченных числами, обозначающими высоту в метрах. Положение «Выкл.» служит для выключения звуковой сигнализации высоты, а положение «К»

(«Контроль») используется при проверке работоспособности системы сигнализации заданной высоты. Переключатель сигнализируемой высоты установлен на левой панели приборной доски.

Приставка раздельной сигнализации ПРС-УМ служит для подключения телефонов летчиков к радиовысотомеру только на время подачи сигналов заданной высоты. Она расположена на полу кабины экипажа слева у шпангоута № 6.

Передающая и приемная антенны по конструкции однотипны и установлены на нижней обшивке стабилизатора.

Высокочастотный фильтр служит для исключения попадания помех на вход приемника и расположен возле приемо-передатчика.

Сигнальные лампочки «Высота» обеспечивают световую сигнализацию заданной высоты и установлены по одной на левой и правой панелях приборной доски.

Радиовысотомер питается переменным однофазным током от бортовой сети. Цепи его питания защищены предохранителем СП-2, расположенным на панели переменного тока, а также двумя предохранителями СП-2 и СП-0,15, установленными на передней панели приемопередатчика ПП-УМ. Радиовысотомер включается при помощи выключателя, который установлен на левой панели приборной доски.
