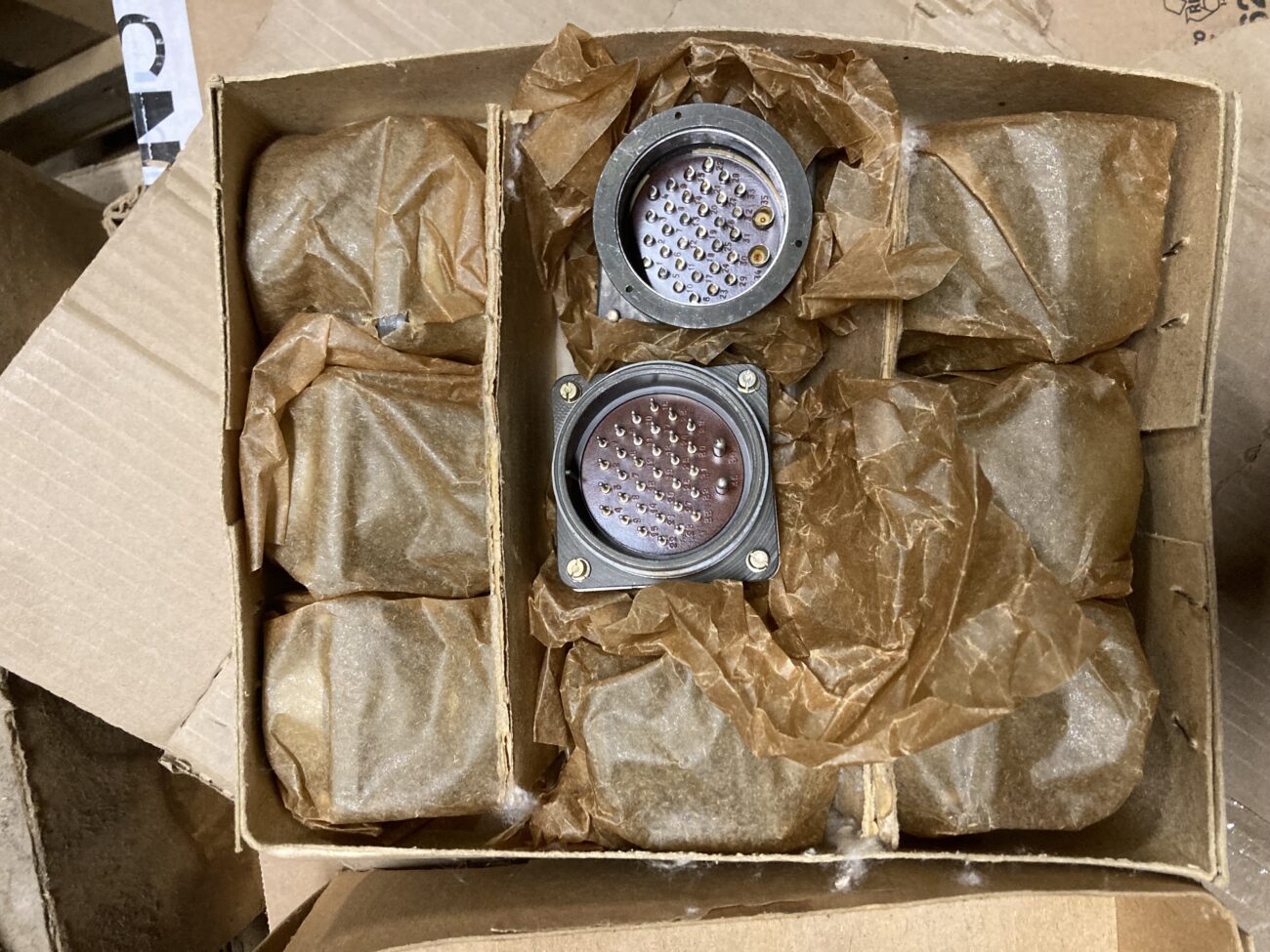

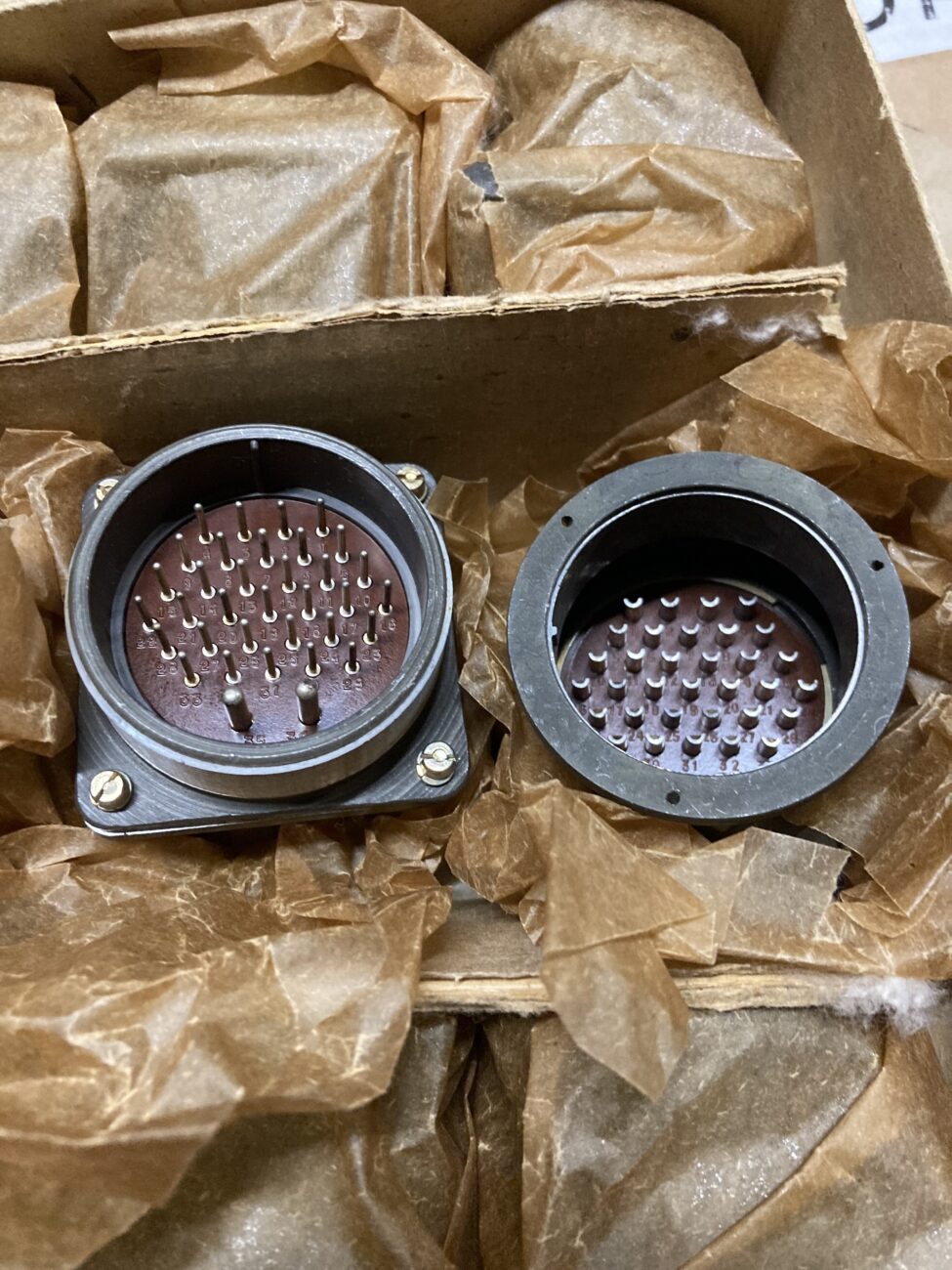

Разъем ШР55П35ЭШ3

Разъем ШР55П35ЭШ3 – 35-контактная негерметичная приборная вилка серии ШР без патрубка для экранированного кабеля. Вилка имеет проходной диаметр 60 мм. Обеспечивает соединение 35 контактов: 33 контакта — Ø1,5 мм, 2 контакта — Ø3,5 мм, с рабочей токовой нагрузкой на каждый контакт до 20 А и 40 А соответственно и до 344 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъём ШР55П35ЭШ3 относится к группе цилиндрических низкочастотных низковольтных разъёмов. Корпусные детали изготовлены из алюминиевого сплава АЛ-11. Материалом изоляторов служит прессматериал карболит К-211-3. Штыри контактов вилки ШР – цилиндрические, материал латунь ЛС59-1. При наличии в конце маркировки разъёма буквы «Н» покрытие контакта – никель, при отсутствии буквы — покрытие серебро. Метод монтажа навесной (объемный). Сочленение соединителя — резьбовое, поляризация корпуса одношпоночная. Кабельные части разъёмов между собой не сочленяются, также, как и приборные. Максимальное допускаемое количество перепаек — не больше 3. Возможны небольшие несовпадения букв в конце маркировки, нанесенной на соединители. Это связано с унификацией производства разъёмов: некоторые детали корпусов разъёмов могут переставляться с одной части на другую. Возможна поставка полного аналога разъема ШР55П35ЭШ3 вилка приборная. При применении, монтаже и эксплуатации соединителей следует опираться на нормы и требования, указанные в следующих технических стандартах: ОСТ В 11 0121-91 или ГЕО.364.107ТУ. Подробные характеристики, расшифровка обозначений маркировки, габаритные размеры и контактная схема вилки приборной ШР55П35ЭШ3 смотрите ниже. Гарантия безотказной работы поставляемых нашей компанией соединителей составляет 2 года с момента их покупки. Предоставляем паспорта качества, этикетки (оговаривается при заказе). Конечная цена на соединитель ШР55П35ЭШ3 зависит от количества приобретаемых изделий, сроков закрытия заказа, производителя, страны происхождения и формы оплаты. Характеристики соединителя ШР55П35ЭШ3 вилка приборная: Тип соединителя ШР Количество контактов 35 Рабочее напряжение, не более 850 В Максимальная токовая нагрузка на одиночный контакт, не более Ø1,5 мм 20 А Ø3,5 мм 40 А Максимальная суммарная токовая нагрузка на соединитель, не более 344 А Сопротивление контакта, не более 0,75…2,5 мОм Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм Синусоидальная вибрация диапазон частот 1…5000 Гц ускорение 300 м/с2 Ускорение механического удара одиночного действия 5000 м/с2 многократного действия 350 м/с2 Линейное ускорение 2000 м/с2 Минимальная наработка 1000 ч Количество сочленений-расчленений 500 Минимальный срок сохраняемости 15 лет Температура окружающей среды -60°С … +60°С Смена температур с учетом температуры перегрева контактов -60°С … +110°С Атмосферное пониженное давление рабочее 1,3·10-4 Па (10-6 мм рт. ст.)
Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте
