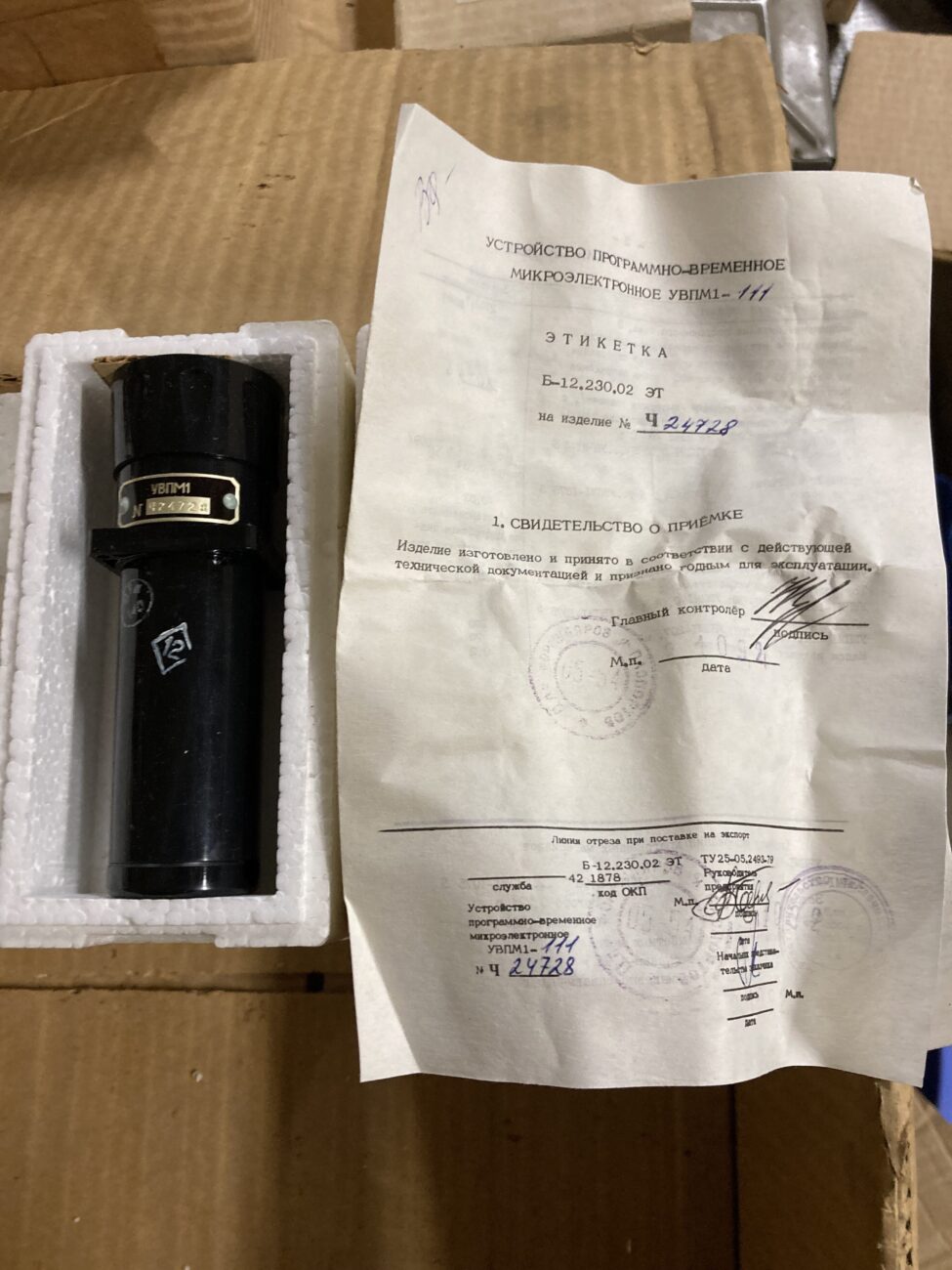

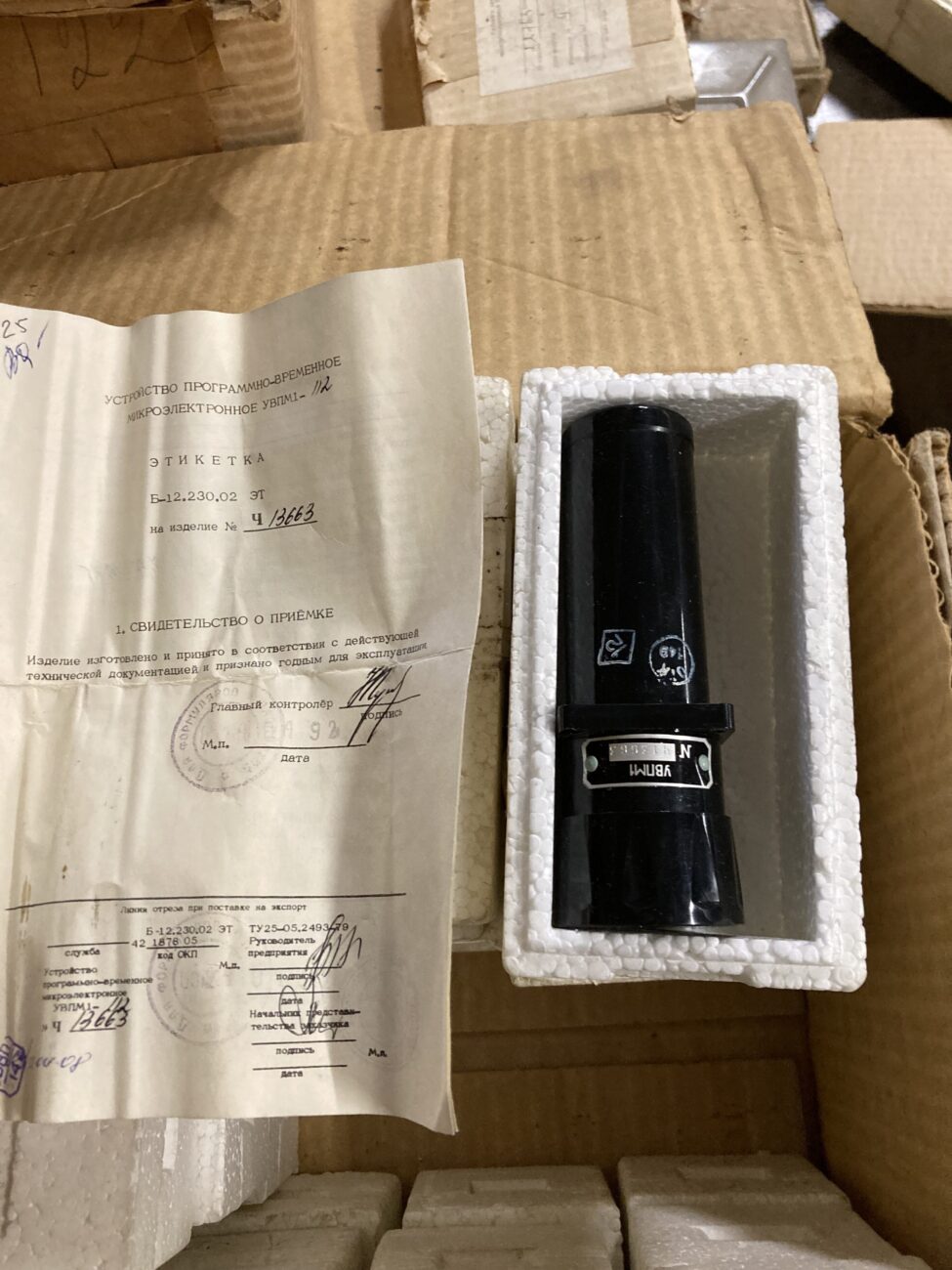

Реле времени УВПМ-1

УВПМ-1 устройство программно-временное микроэлектронное, технические характеристики
УВПМ-1 устройство программно-временное микроэлектронное предназначено для коммутации электрических цепей с определенными предварительно установленными выдержками времени и применяется в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.
Гарантийная наработка 10000 ч.

Технические характеристики:

Наименование параметра

Значение

Напряжение питания постоянного тока 27 ± 2,7
Максимальное отклонение мгновенного значения пульсирующего напряжения с частотой следования не более 200 кГц от среднего уровня напряжения постоянного тока, В 2,7
Диапазон выдержки времени
УВПМ-1-101 0,08-0,38 сек

УВПМ-1-102 0,32-0,62 сек

УВПМ-1-104 0,2-0,95 сек

УВПМ-1-105 0,7-1,075 сек

УВПМ-1-106 0,4-1,9 сек

УВПМ-1-107 0,8-3,8 сек

УВПМ-1-108 1-4,75 сек

УВПМ-1-109 3,2-6,2 сек

УВПМ-1-110 4,7-7,5 сек

УВПМ-1-111 2-9,5 сек

УВПМ-1-112 7-10,75 сек

УВПМ-1-113 3,2-15,2 сек

УВПМ-1-114 4-19 сек

УВПМ-1-115 8-38 сек

УВПМ-1-116 10-47,5 сек

УВПМ-1-117 32-62 сек

УВПМ-1-118 16-76 сек

УВПМ-1-119 40-77,5 сек

УВПМ-1-120 20-95 сек

УВПМ-1-121 70-107,5 сек

УВПМ-1-122 40-190 сек

УВПМ-1-123 0-300 сек

УВПМ-1-124 0-375 сек

УВПМ-1-125 80-380 сек

УВПМ-1-128 0-750 сек

УВПМ-1-129 400-775 сек

УВПМ-1-130 700-1075 сек

УВПМ-1-201 0,08-0,38 сек

Погрешность выдержки времени в диапазоне температур от -60 до +70 °C, где t-установленное на циферблате значениевыдержки времени, с
УВПМ-1-101 — УВПМ-1-108 не более + ( 0,03t+0,009 ) / — 0,03t

УВПМ-1-109 — УВПМ-1-130 не более ± 0,03t

УВПМ-1-201 — УВПМ-1-203, УВПМ-1-207 не более ± 0,02t

Ток, потребляемый устройствами, не более, мА
УВПМ-1-101 — УВПМ-1-130 — 100

УВПМ-1-201 — УВПМ-1-203, УВПМ-1-207 — 70

Масса изделия, кг 0,2
