Соединители ШР предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШР предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком. Сочленение соединителей — резьбовое, поляризация корпусов одношпоночная. Покрытие контактов: серебро или никель.
Разъемы ШР по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
— ШР по ГЕО.364.107 ТУ
— 2РТ-А по ГЕО.364.118 ТУ
— 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
— ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения КАБЕЛЬНОЙ ЧАСТИ.

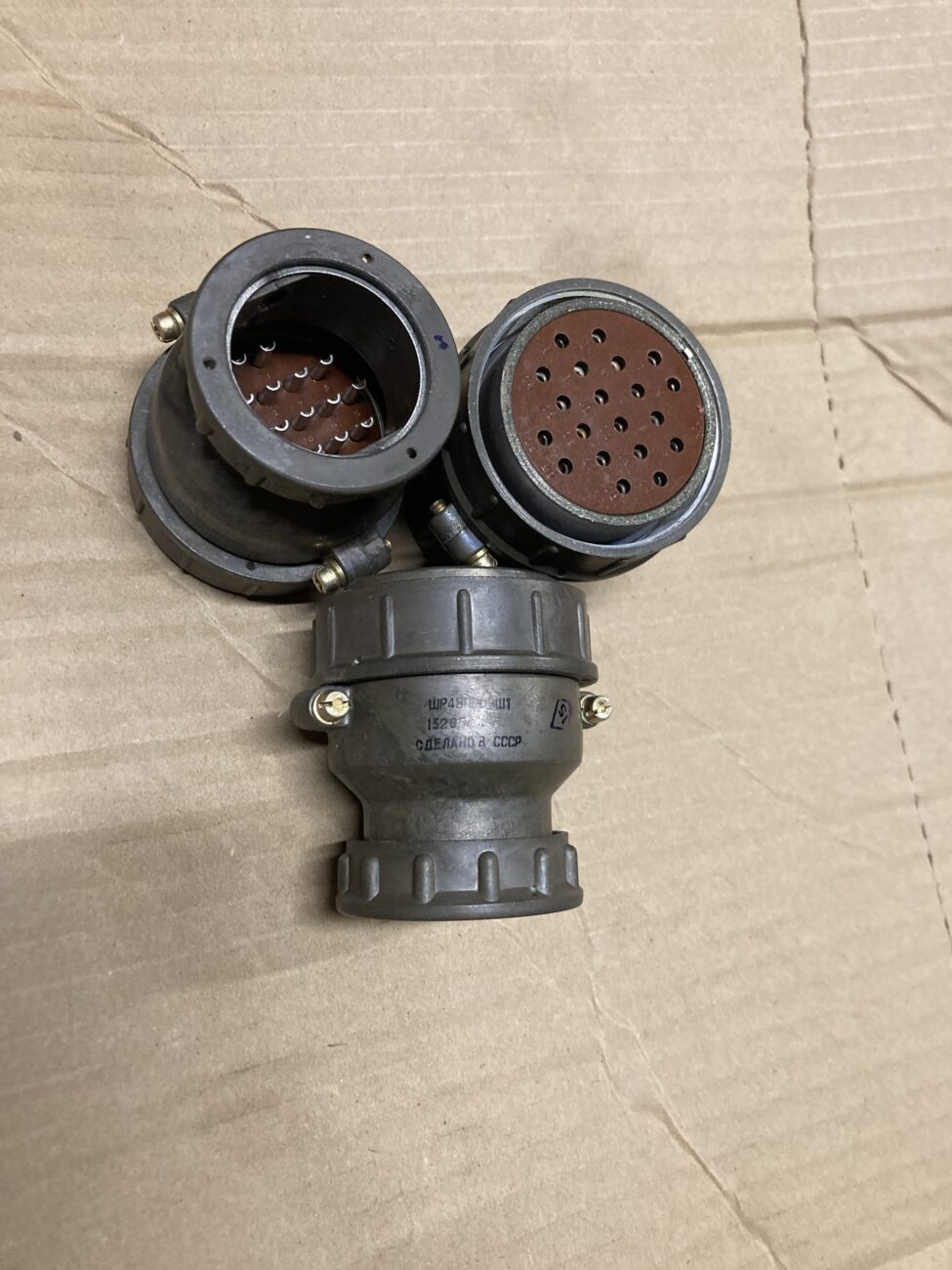

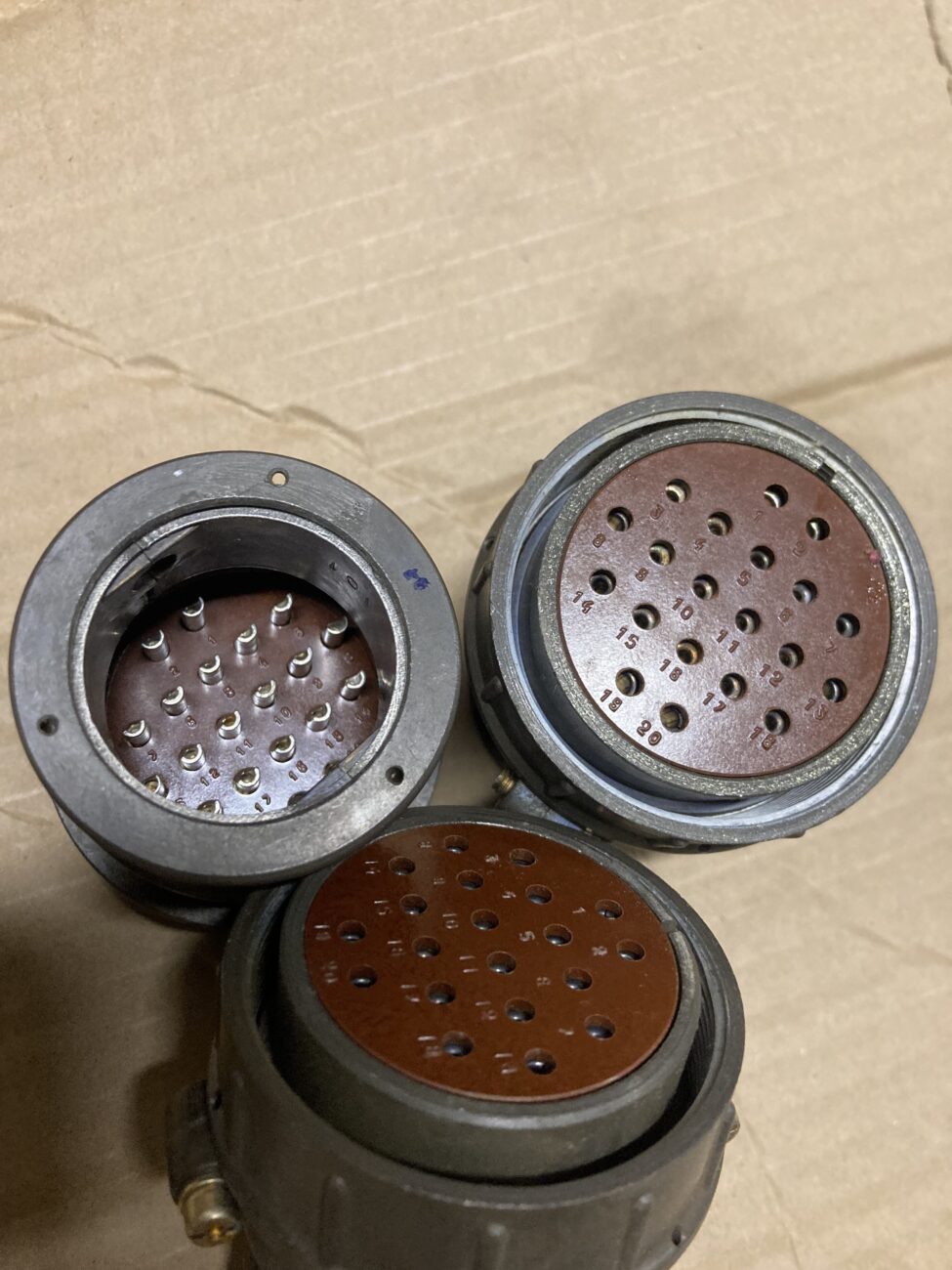

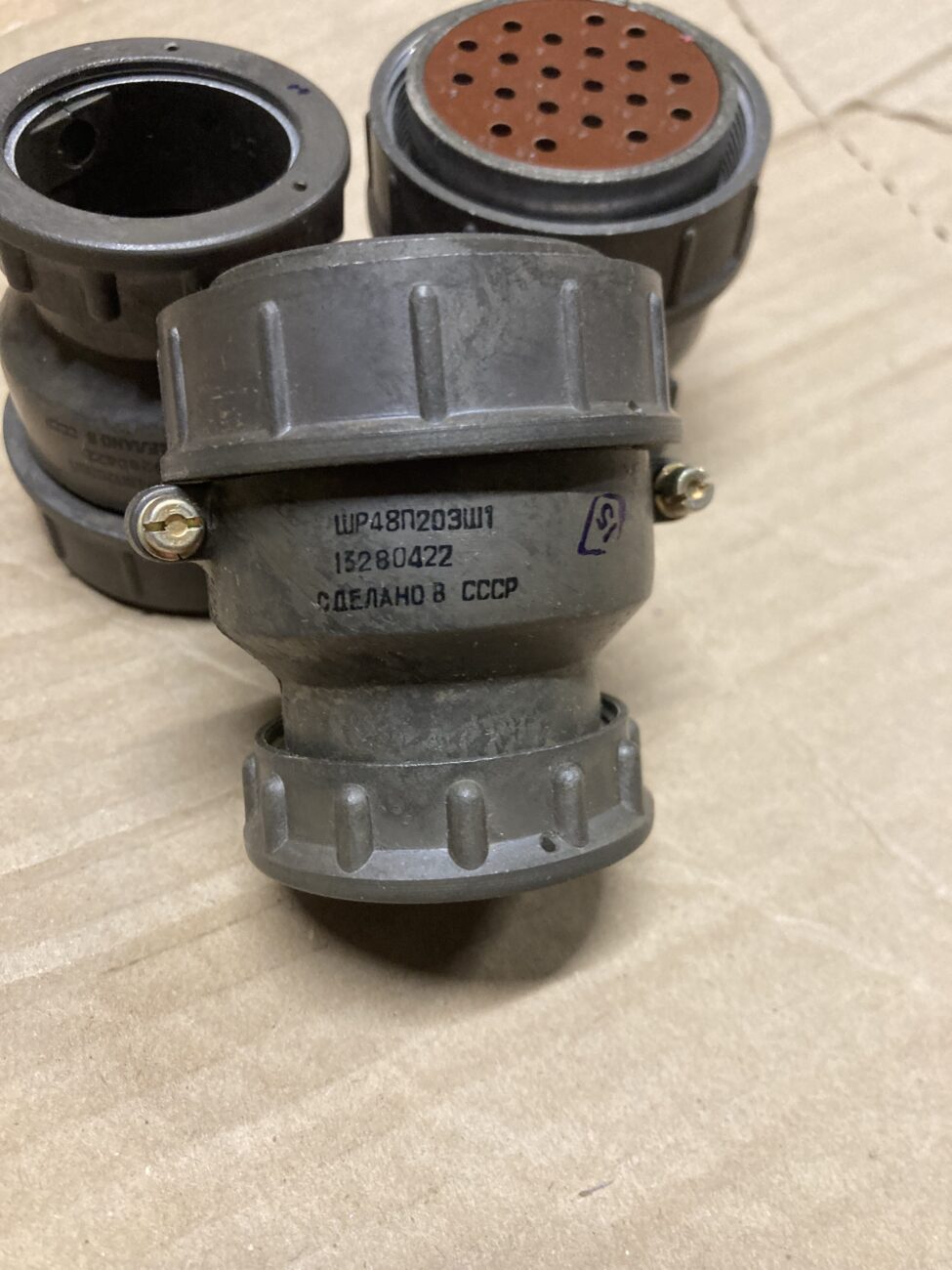

ШР48П20ЭШ1Н

ШР — Тип соединителя
48 — Условный размер корпуса
П (У) — Конструктивное исполнение: П — с прямым патрубком, У — с угловым патрубком
20 — Количество контактов
Э (Н) — Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш (Г) — Вид контактов: Г-вилка, Ш-розетка
1 — Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
1 — двадцать контактов (14 контактов Ø 1,5 мм, 6 контактов Ø 2,5 мм)
Н — Покрытие контактов никелем (отсутствие буквы — покрытие контактов серебром)
М — Материал корпуса: М — пластмассовый корпус.

Общие технические характеристики разъемов типа ШР48

Количество контактов и их диаметр	20 шт (14 шт — Ø 1,5 мм, 6 шт — Ø 2,5 мм)
Сопротивление контакта, не более	5 мОм для Ø 1,5 мм 2 мОм для Ø 2,5 мм
Максимальная токовая нагрузка на одиночный контакт, не более	20 А для Ø 1,5 мм 35 А для Ø 2,5 мм
Максимальная токовая нагрузка общая, не более	290 А
Тип соединителя	негерметичный, климатика УХЛ
Материал контактов	Серебро / Никель
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 МОм
Амплитудное значение напряжения цепи	850В
Количество сочленений — расчленений	500
Минимальная наработка	1000 часов
Синусоидальная вибрация, диапазон частот	1-5000 Гц
Синусоидальная вибрация, ускорение	300 м/с2 / 30 g
Механический удар, одиночного действия с ускорением	5000 м/с2 / 500 g
Механический удар, многократного действия с ускорением	350 м/с2 / 35 g
Атмосферное пониженное давление	1,310-4 Па / 1,310-6 мм рт.ст.
Повышенная рабочая температура среды	+60*С
Пониженная рабочая температура среды	-60*С
