1,800 руб.

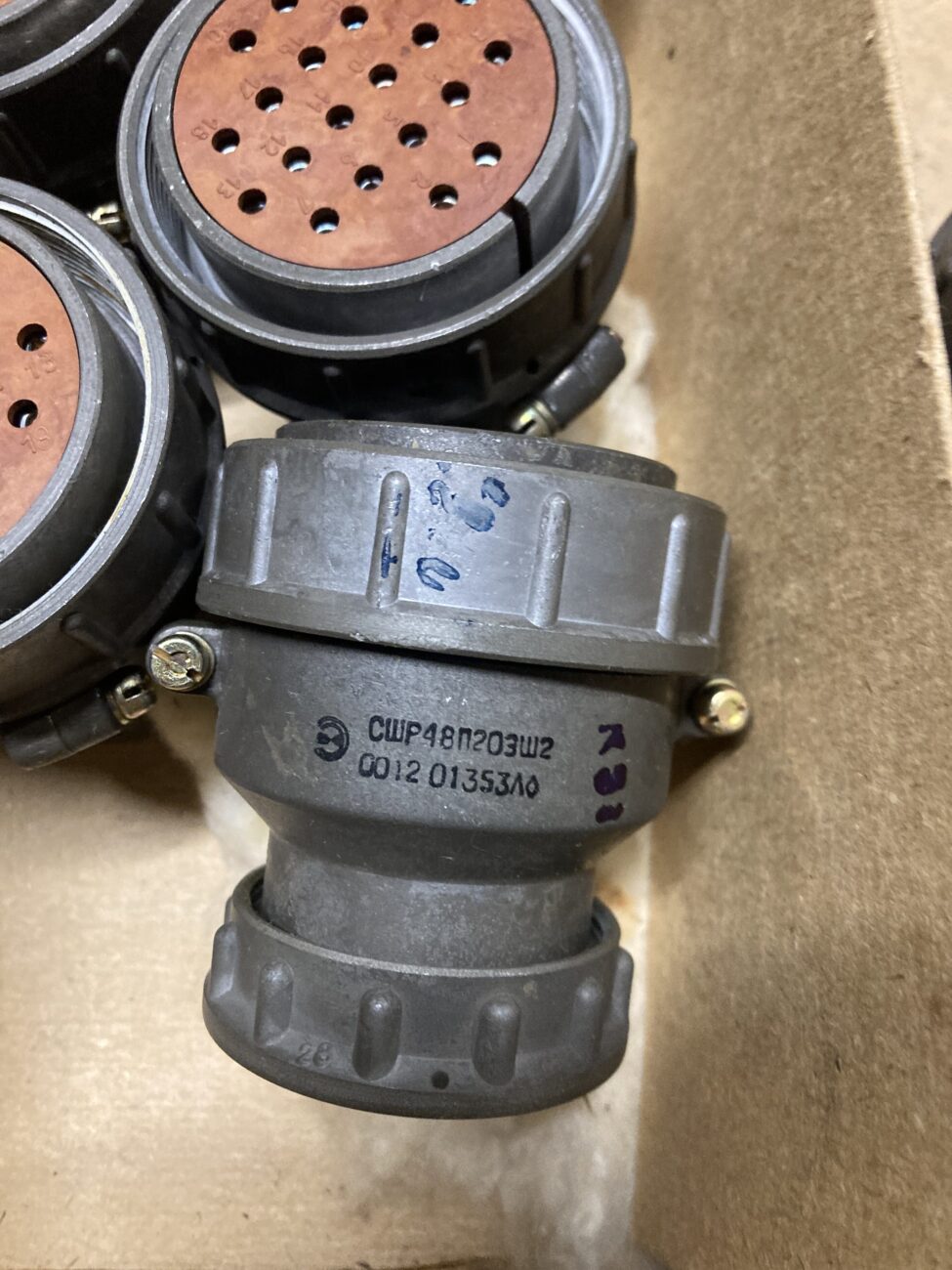

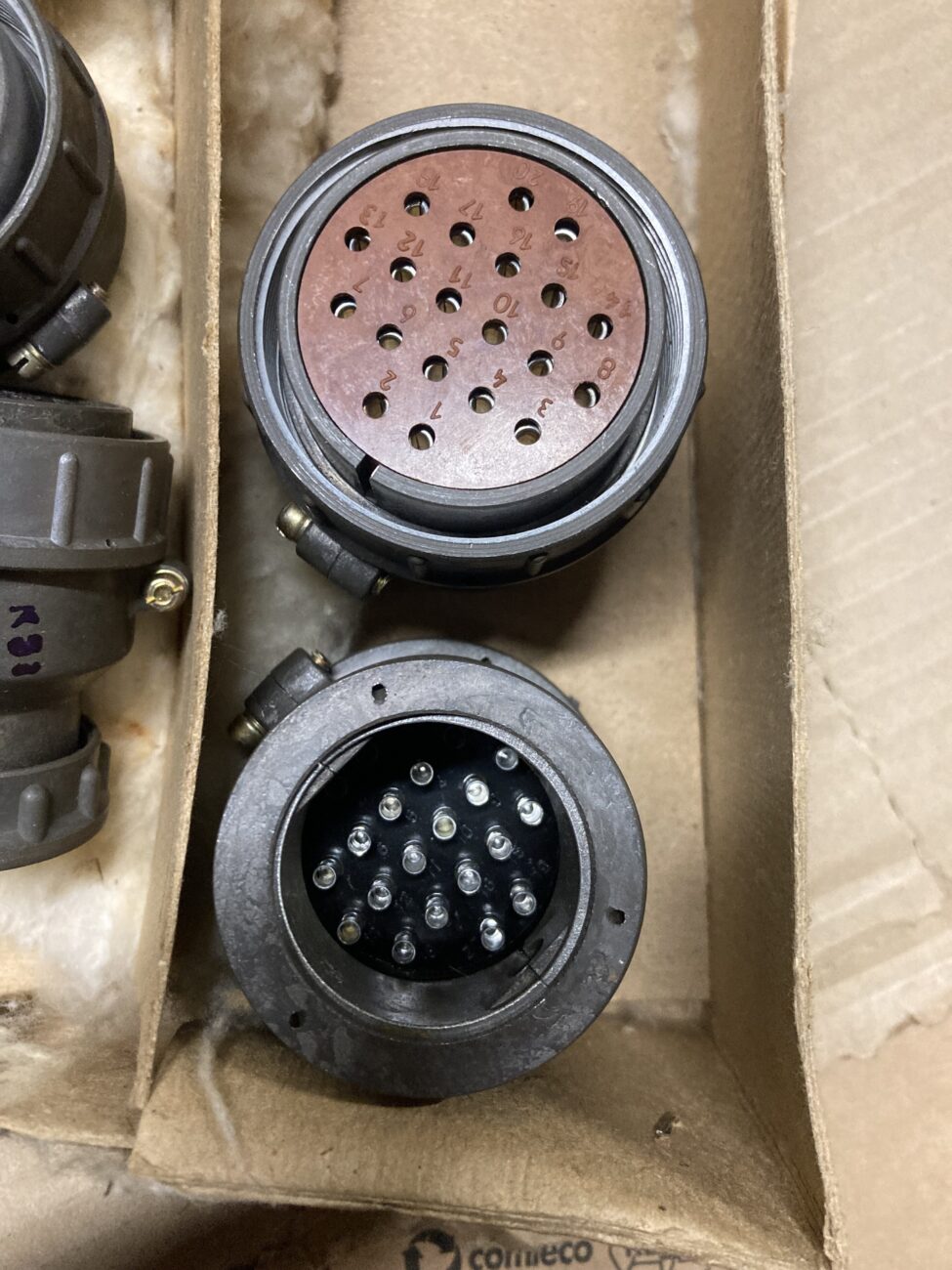

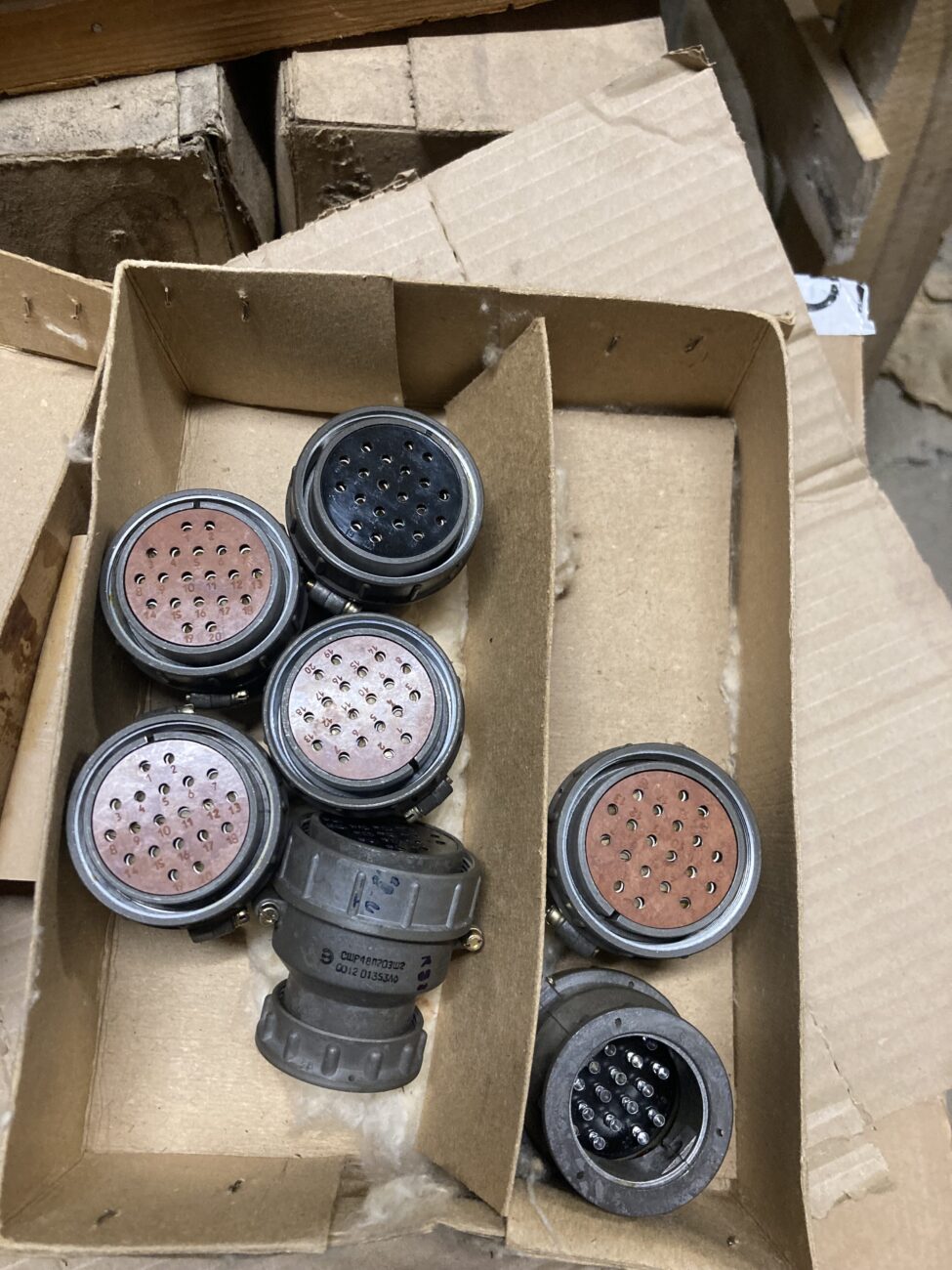

Соединитель СШР48П20ЭШ2 цилиндрический низкочастотный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из двух частей: вилки и розетки.
Негерметичные соединители СШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Герметичные соединители СШРГ состоят из двух частей: вилки и розетки. Вилки и розетки могут быть только приборными.
Блочная (приборная) часть соединителей изготавливается без патрубков, кабельная часть с прямым или угловым патрубком.
Сочленение соединителей ― резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов ― серебро, никель. Метод монтажа ― пайка.
Соединители поставляются по техническим условиям:
— СШР по АСЛР.434410.019ТУ (ВП), АШДК.434410.079ТУ (ОТК)
— СШРГ по АСЛР.434410.017ТУ (ВП), АШДК.434410.086ТУ (ОТК)
Вилки и розетки взаимосочленяемы с розетками (вилками) СШР и СШРГ, выпускаемыми по техническим условиям ГЕ0.364.107ТУ и ГЕ0.364.108ТУ соответственно.
Структура условного обозначения: СШР48П20ЭШ2
СШР ― тип соединителя;
48 ― условный размер корпуса;
П ― конструктивное исполнение:
для приборной части: П ― без патрубка;
для кабельной части: П ― с прямым патрубком; У ― с угловым патрубком;
20 ― количество контактов;
Э ― вид гайки патрубка: Э ― для экранированного кабеля;
Ш ― вид контактов:
для приборной части: Г ― розетка, Ш ― вилка;
для кабельной части: Ш ― розетка, Г ― вилка;
2 ― обозначение сочетания контактов (условное число).
Н — покрытие никель
Общие технические характеристики разъемов типа СШР(Г)
| Количество контактов и их диаметр | 20 шт (Ø 2,5 мм) |
| Максимальная токовая нагрузка на одиночный контакт, не более | 20 А |
| Максимальная токовая нагрузка общая, не более | 300 А |
| Тип соединителя | негерметичный, климатика УХЛ |
| Сопротивление контактов, не более | 1,3 мОм |
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
| Количество сочленений-расчленений | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 25 лет |
| Синусоидальная вибрация, ускорение | 300 м/с2 / 30 g |
| Механический удар, одиночного действия с ускорением | 10000 м/с2 / 1000 g |
| Механический удар, многократного действия с ускорением | 1500 м/с2 / 150 g |
| Атмосферное пониженное давление | 1,3*10-4 Па / 1,3*10-6 мм рт.ст. |
| Интервал рабочих температур | от -60 до +70°С |
Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте
| СШР48П20ЭШ2 | Состояние : новый с хранения |
|---|
