стабилизатор П36

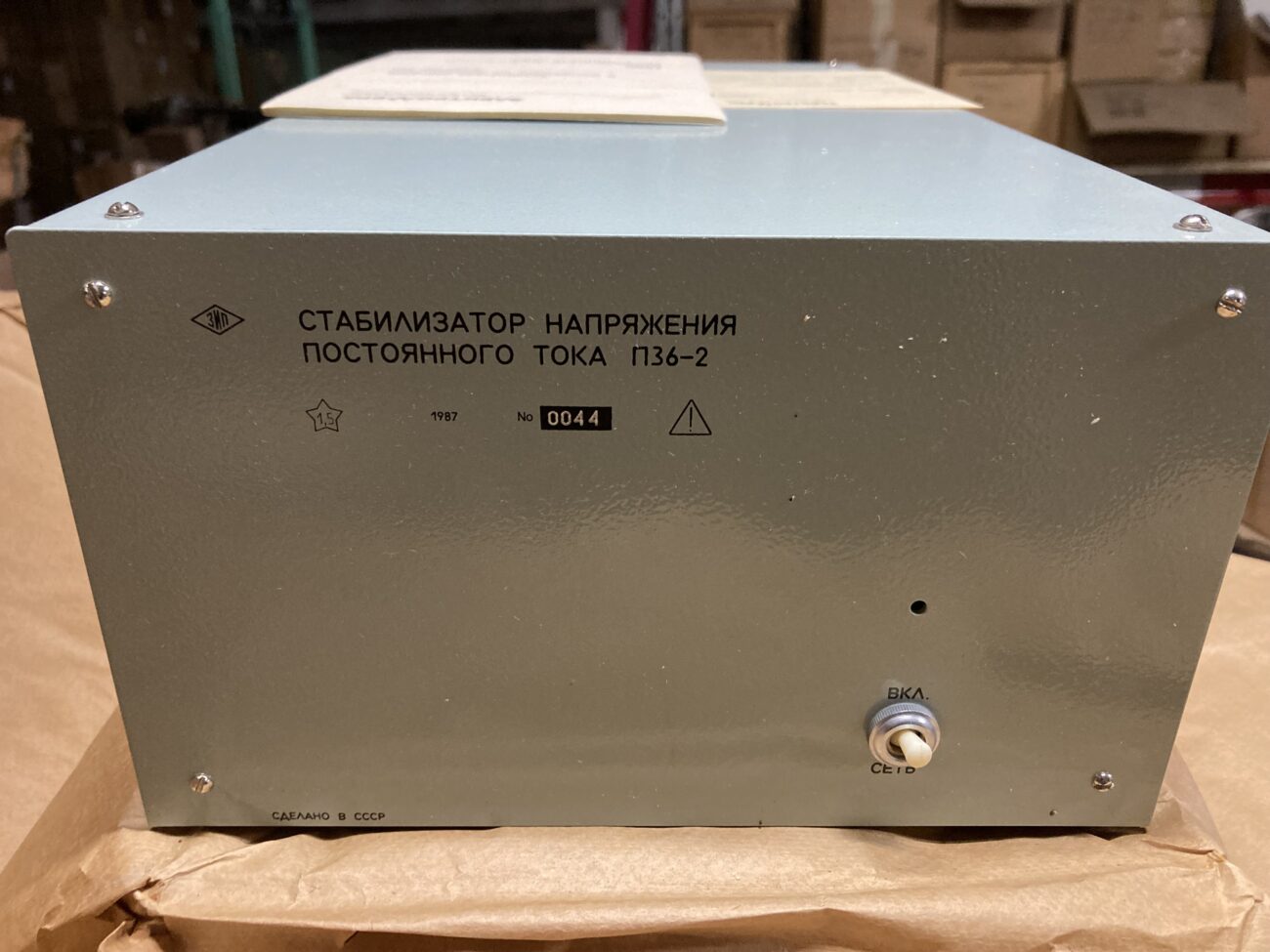

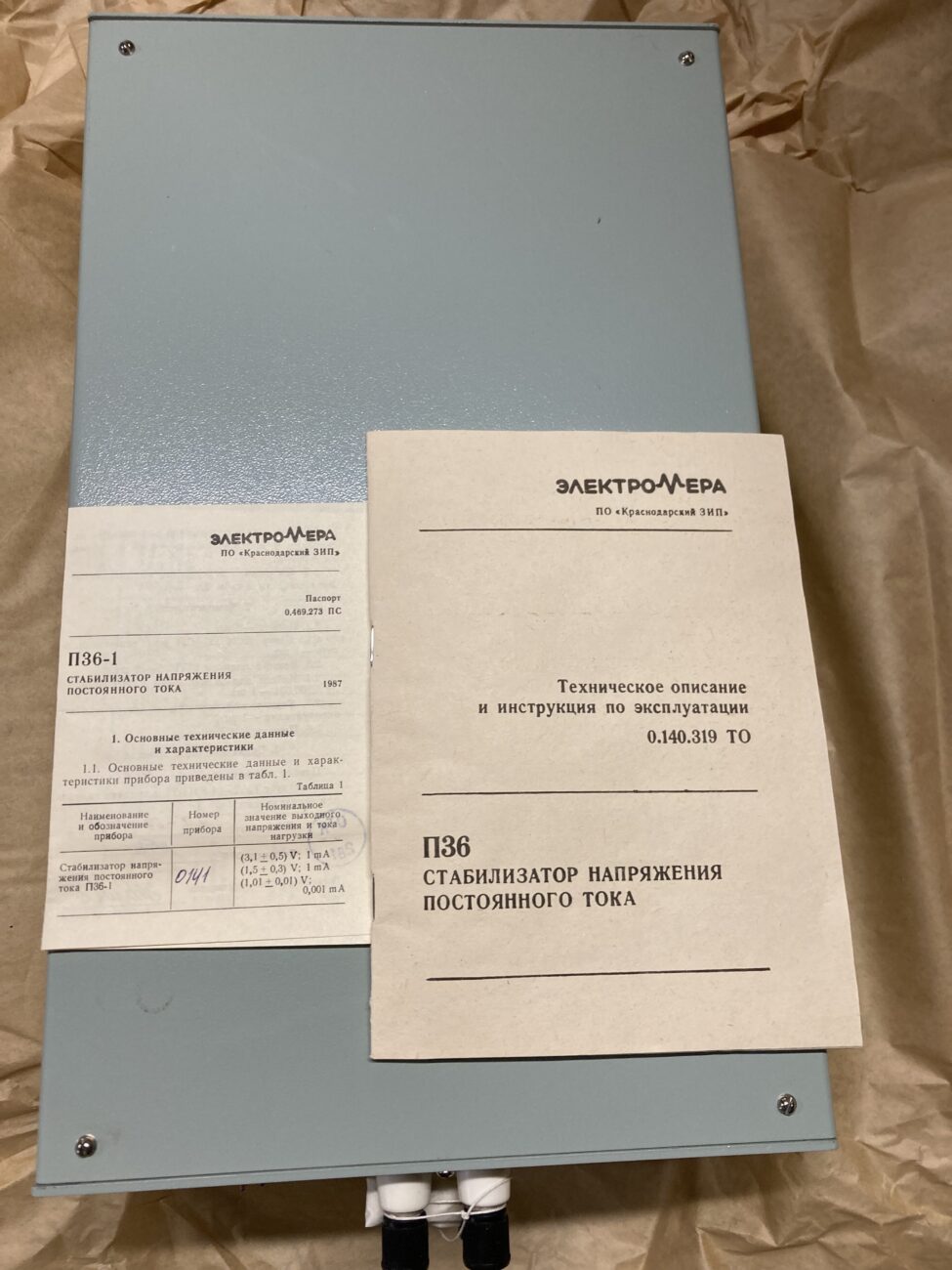

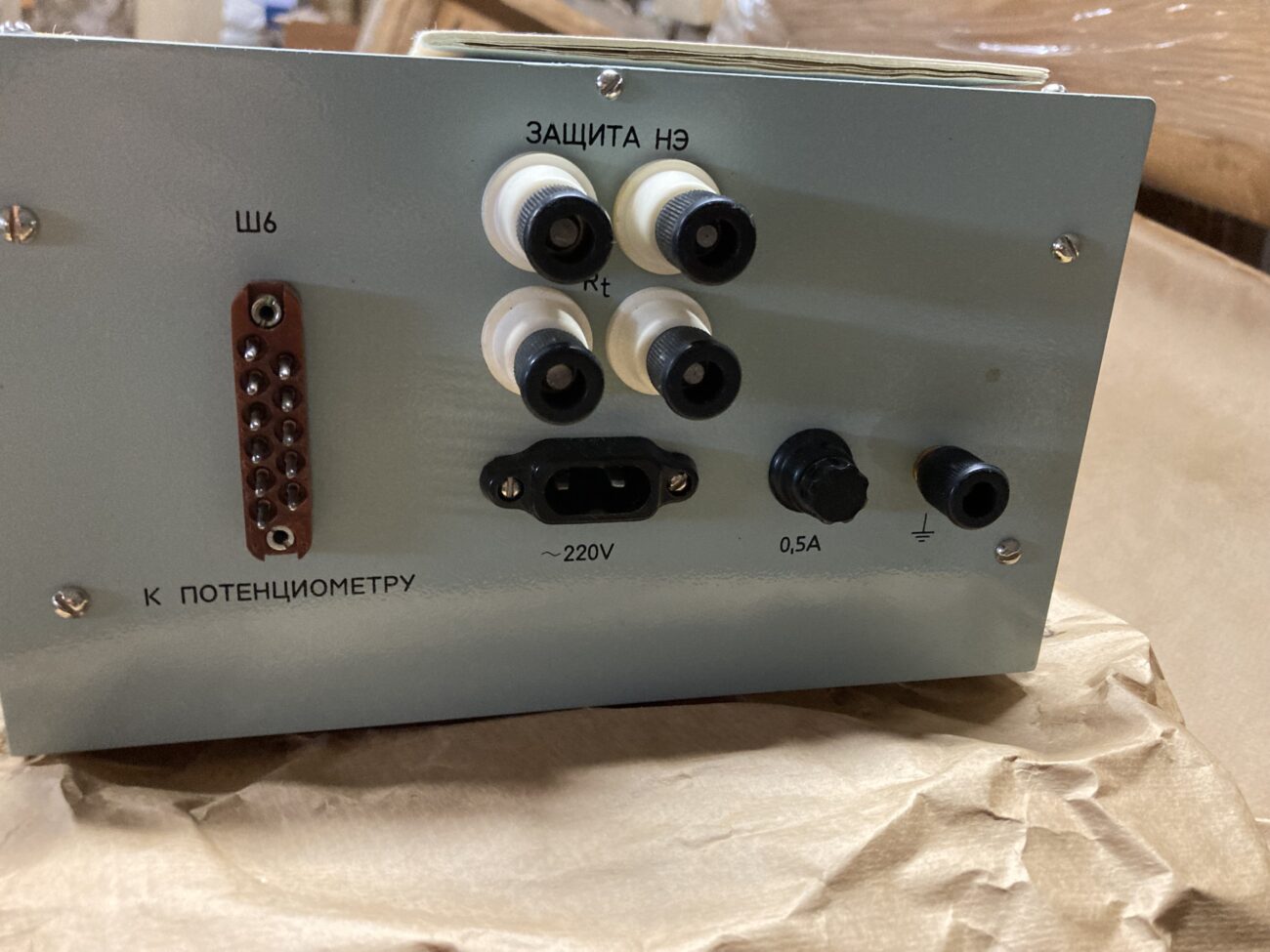

Стабилизатор напряжения постоянного тока П36

Также этот прибор может называться: П 36, П-36, Пз6, p36, p 36, p-36.



П36 стабилизатор напряжения постоянного тока предназначен для питания рабочих цепей измерительных потенциометров постоянного тока.



Стабилизаторы П36 имеют такие модификации: П36-1, П36-2, П36-3, П36-4.



Стабилизаторы могут применятся с такими типами потенциометров:

— П36-1 — Р345; Р309; Р363-1; Р363-2; Р363-3; Р364;

— П36-2 — Р308; Р348; Р37-1;

— П36-3 — Р355;

— П36-4- Р368; Р2/1.



Также на сайте zapadpribor.ru представлены похожие стабилизаторы.



Технические характеристики П36:



Изменение выходного напряжения:

— П36-1 на выходных каналах A и B — не более ±10^-4;

— П36-1 на выходном канале C — не более ±0,002;

— П36-2 на выходных каналах A и B — не более ±10^-4;

— П36-3 на выходных каналах A и B — не более ±2·10^-4;

— П36-4 на выходном канале A — не более ±0,001.



Выходное напряжение стабилизатора П36-1 через кабель 5ПВ.500.031 на выходных каналах:

— A, при номинальном токе 1 мА — от 2,6 В до 3,6 В;

— B, при номинальном токе 1 мА — от 1,2 В до 1,8 В;

— C, при номинальном токе 0,001 мА — от 1 В до 1,02 В.



Выходное напряжение П36-2 через кабель 5ПВ.500.031 на выходных каналах:

— A, при номинальном токе 1 мА — от 1,2 В до 1,8 В;

— B, при номинальном токе 0,1 мА — от 1,2 В до 1,8 В.



Выходное напряжение П36-2 через кабель 5ПВ.500.032 при номинальном токе 1 мА на выходных каналах:

— A — от 2,4 В до 3,2 В;

— B — от 3,6 В до 4,4 В.



Выходное напряжение стабилизатора напряжения П36-3 через кабель 5ПВ.500.032 на выходных каналах:

— A, при номинальном токе 5 мА — от 3,6 В до 4,4 В;

— B, при номинальном токе 1 мА — от 1,2 В до 1,8 В.



Выходное напряжение П36-4 через кабель 5ПВ.500.032 на выходном канале A при номинальном токе:

— 2 мА — от 3,6 В до 4,4 В;

— 10 мА — от 3,6 В до 4,4 В.



ЭДС шума в процентах от выходного напряжения:

— П36-1 на выходных каналах A и B — ±4·10^-5;

— П36-1 на выходном канале C — ±0,001;

— П36-2 на выходных каналах A и B — ±4·10^-5;

— П36-3 на выходных каналах A и B — ±10^-4;

— П36-4 на выходном канале A — ±5·10^-4.



Сопротивление изоляции между выходными электрическими цепями каналов стабилизатора (при наличии их более одного) между выходной электрической цепью каждого канала и корпусом при напряжении от 100 В до 200 В — не менее 10¹¹ Ом.

Выдержка изоляции воздействия испытательного практически синусоидального напряжения с частотой 50 Гц в течение 1 мин на приборы стабилизаторы П36:

— между входной электрической цепью стабилизатора и его выходными цепями, а также между входной цепью и корпусом — 0,75 кВ;

— выходных электрических цепей относительного корпуса — 0,25 кВ.



Температурный коэффициент выходного напряжения в диапазоне от +15° С до +30° С при нагрузке номинальным током:

— П36-1 на выходных каналах A и B — не более 10^-4 %/° С;

— П36-1 на выходном канале C — не более 0,003 %/° С;

— П36-2 на выходных каналах A и B для напряжения 1,5 В — не более 2·10^-4 %/° С;

— П36-2 на выходном канале A для напряжения 2,8 В — не более 0,001 %/° С;

— П36-2 на выходном канале B для напряжения 4 В — не более 0,001 %/° С;

— П36-3 на выходных каналах A и B — не более 3·10^-4 %/° С;

— П36-4 для тока 2 мА — не более 5·10^-4 %/° С;

— П36-4 для тока 10 мА — не более 0,002 %/° С.



Дрейф выходного напряжения стабилизатора П36 за 3 мин, при номинальной нагрузке после предварительного прогрева в течение не менее 1 ч, при изменении окружающей температуры не более ±1° С:

— П36-1 на выходном канале A и B — не более 10^-4%;

— П36-1 на выходном канале C — не более 0,004%;

— П36-2 на выходных каналах A и B для напряжения 1,5 В — не более 2·10^-4%;

— П36-2 на выходном канале A для напряжения 2,8 В и на выходном канале B для напряжения 4 В — не более 5·10^-4%;

— П36-3 на выходных каналах A и B — не более 5·10^-4%;

— П36-4 — не более 5·10^-4%.



Дрейф выходного напряжения за 8 ч при номинальной нагрузке после предварительного прогрева в течение не менее 1 ч, при изменении окружающей температуры не более ±1° С:

— П36-1 на выходном канале A и B — не более 0,002%;

— П36-1 на выходном канале C — не более 0,01%;

— П36-2 на выходных каналах A и B для напряжения 1,5 В — не более 0,002%;

— П36-2 на выходном канале A для напряжения 2,8 В и на выходном канале B для напряжения 4 В — не более 0,005%;

— П36-3 на выходных каналах A и B — не более 0,004%;

— П36-4 — не более 0,005%.



Напряжение сети с частотой 50 Гц — от 198 В до 242 В.

Время предварительного прогрева — не более 1 ч.

Потребляемая мощность — не более 15 Вт.



Габаритные размеры — 470×245×150 мм.

Масса — не более 7 кг.



П36 относятся к полупроводниковым параметрическим стабилизаторам напряжения постоянного тока с нерегулируемым выходным напряжением, работающим с постоянной нагрузкой.



Номинальные значения выходных напряжений и токов нагрузки каналов A и B П36-1 позволяют использовать его для питания рабочих цепей контуров A и B потенциометра P332 в тех случаях, когда достижение предельной разрешающей способности потенциометра не является для потребителя необходимым.



Условия эксплуатации П36:



Температура окружающего воздуха:

— нормальная — от +15° С до +30° С;

— хранения — от +5° С до +40° С;

— транспортировки — от -40° С до +60° С.

Относительная влажность — до 80%.

Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте
