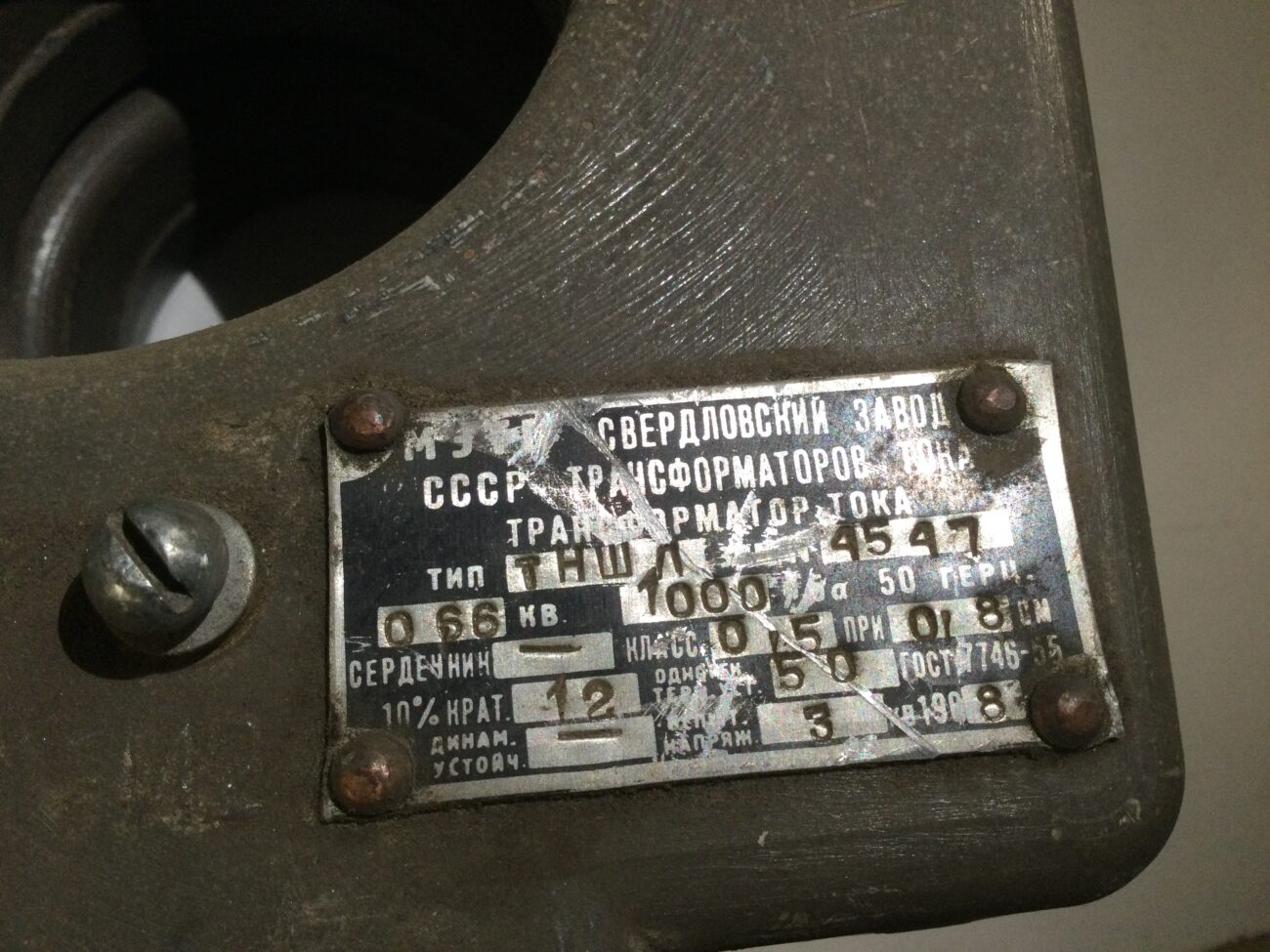

Трансформаторы тока ТНШЛ-0,66 предназначены для встраивания в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно.

Конструкция ТНШЛ-0,66

Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы на токи 600-2000 А поставляются в корпусах из трудногорючих самозатухающих пластмасс.

Трансформаторы изготавливаются в исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150 для работы в следующих условиях:

— высота над уровнем моря не более 1000 м;
— температура окружающей среды: при эксплуатации — от минус 45°С до плюс 50°С для исполнения «У2» и от минус 10°С до плюс 50°С для исполнения «Т2»;
— окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию;
— рабочее положение изделий: на токи 600-5000 А — любое, на токи 8000-10000 А — вертикальное.

Трансформаторы ТНШЛ с литой изоляцией комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Технические данные. (ТНШЛ-0,66 на токи 150-500 А)
Название параметра	Норма
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,8
Номинальная частота, Гц	50
Номинальный первичный ток, А	150, 200, 300, 400, 500
Номинальный вторичный ток, А	1; 5
Номинальная вторичная нагрузка с коэффициентом мощности cos j = 1, ВА с коэффициентом мощности cos j = 0,8 при номинальном первичном токе, А: 150, 200 300, 400 500	1; 1,25; 2,5* 3; 5; 3; 5; 10 3; 5; 10; 15; 20*
Класс точности для номинального первичного тока, А: 150 200 300 400, 500	0,5; 1; 0,5; 1; 10Р 0,5S; 0,5; 1; 10P 0,2S; 0,5S; 0,5; 1; 10P
Трехсекундный ток термической стойкости не менее: 150–500 А (кратность)	25
Номинальная предельная кратность при номинальном первичном токе, А:** 200, 300 400; 500	4 8

Примечание:

* Значение нагрузки уточняется в заказе.
** При наибольшей номинальной вторичной нагрузке.

Технические данные (ТНШЛ-0,66 на токи 600-10000 А)
Название параметра	Норма
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,8
Номинальная частота, Гц	50 или 60
Номинальный первичный ток, А	600; 800; 1000; 1500; 2000; 3000; 4000; 5000; 8000; 10 000
Номинальный вторичный ток, А	1; 5
Номинальная вторичная нагрузка с коэффициентом мощности cos j = 0,8 В•А	20
Класс точности для номинального первичного тока, А: 600–2000 3000–5000 8000, 10 000	0,5S; 0,5; 10Р 0,2S; 0,5S; 0,5; 10Р 3; 10Р
Трехсекундный ток термической стойкости не менее: 600–2000 А (кратность) 3000 – 10 000 А, (кА)	25 75
Номинальная предельная кратность, А:** 600 800 1000 1500–3000 4000–5000 8000–10 000	6 7 10 11 12 2

Примечание. Испытательное одноминутное напряжение промышленной частоты вторичной обмотки — 3 кВ для исполнения «У2» и 3,3 кВ для «Т2».

Номиналы и габариты
Номинальный первичный ток, А	Рис.	Размеры, мм				Масса, кг
		H	B	L	L1
3000–5000	3	320	86	318	180	9,8
8000–10000	5	432	134	422	340	31
600-200	2	—				4,0
	4	—				5,3

Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте

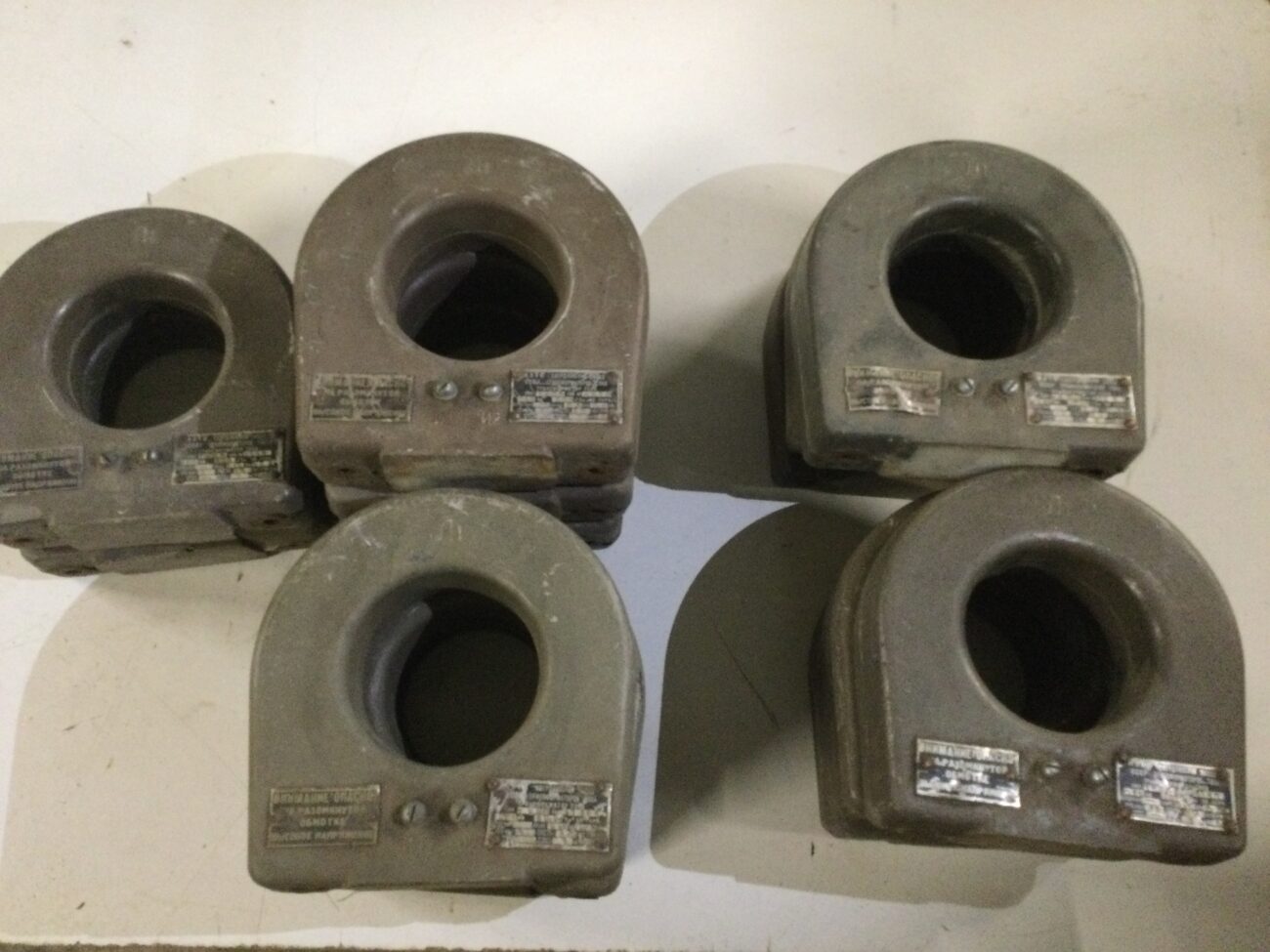

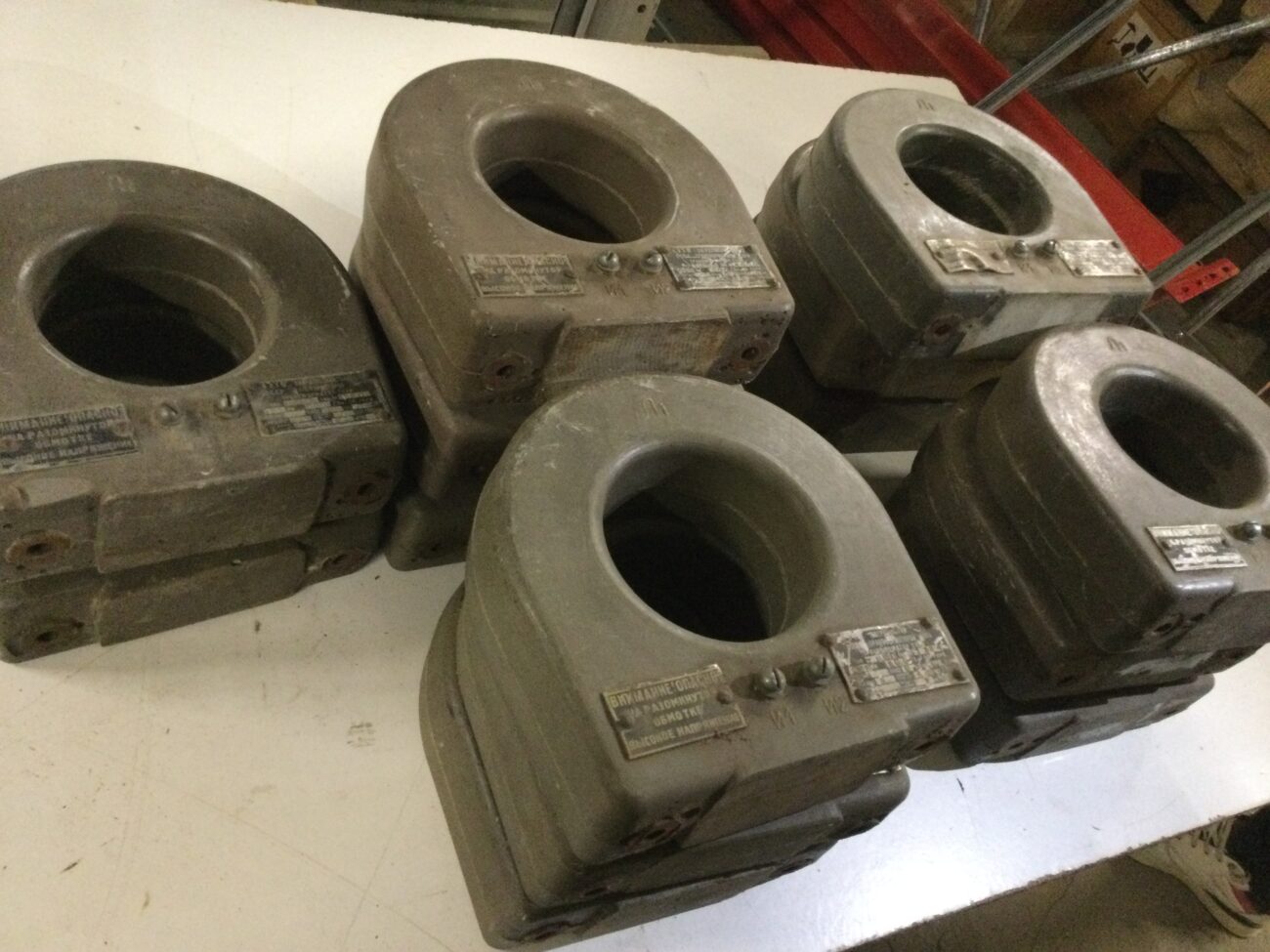

Трансформаторы тока ТНШЛ
