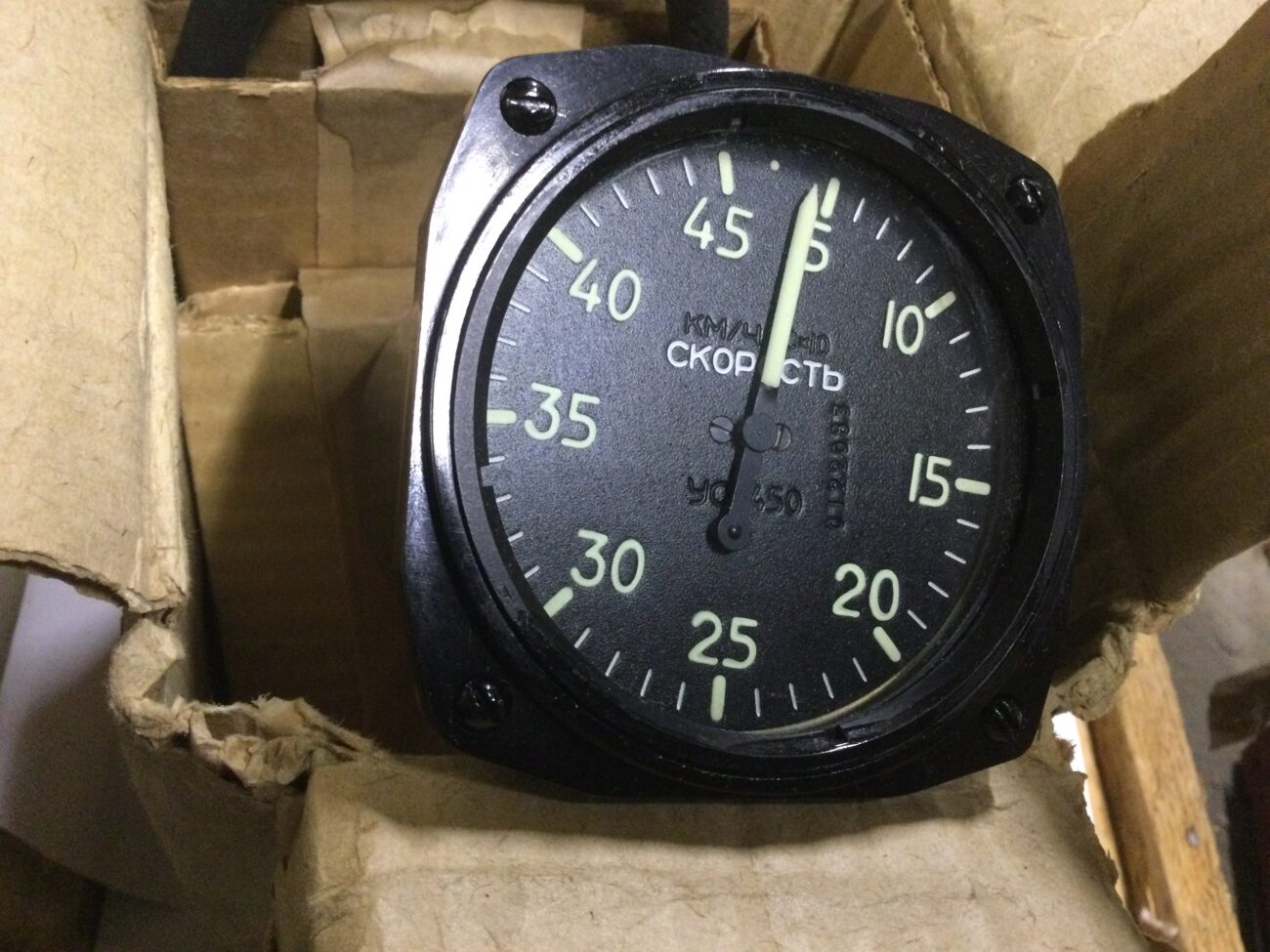

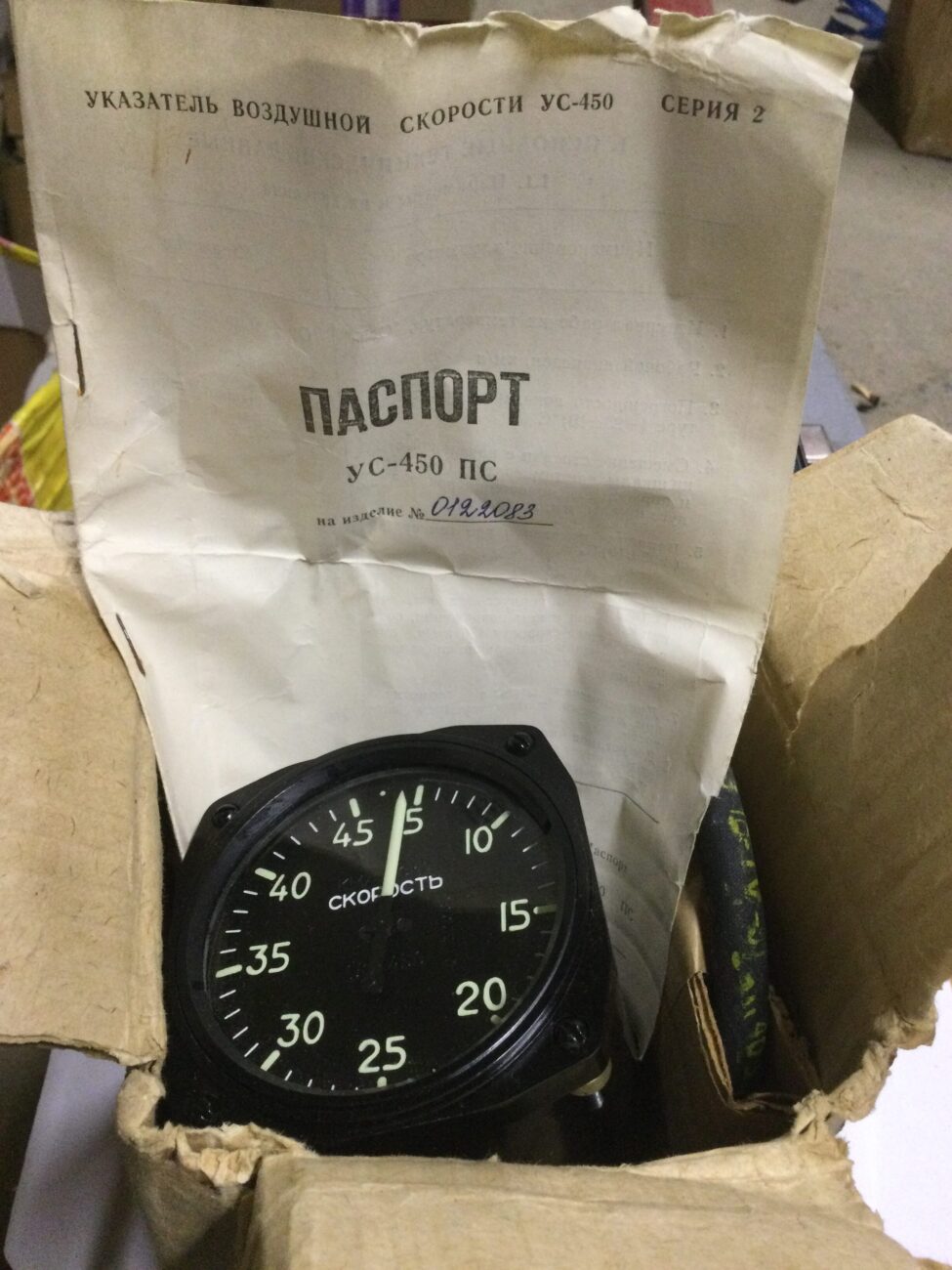

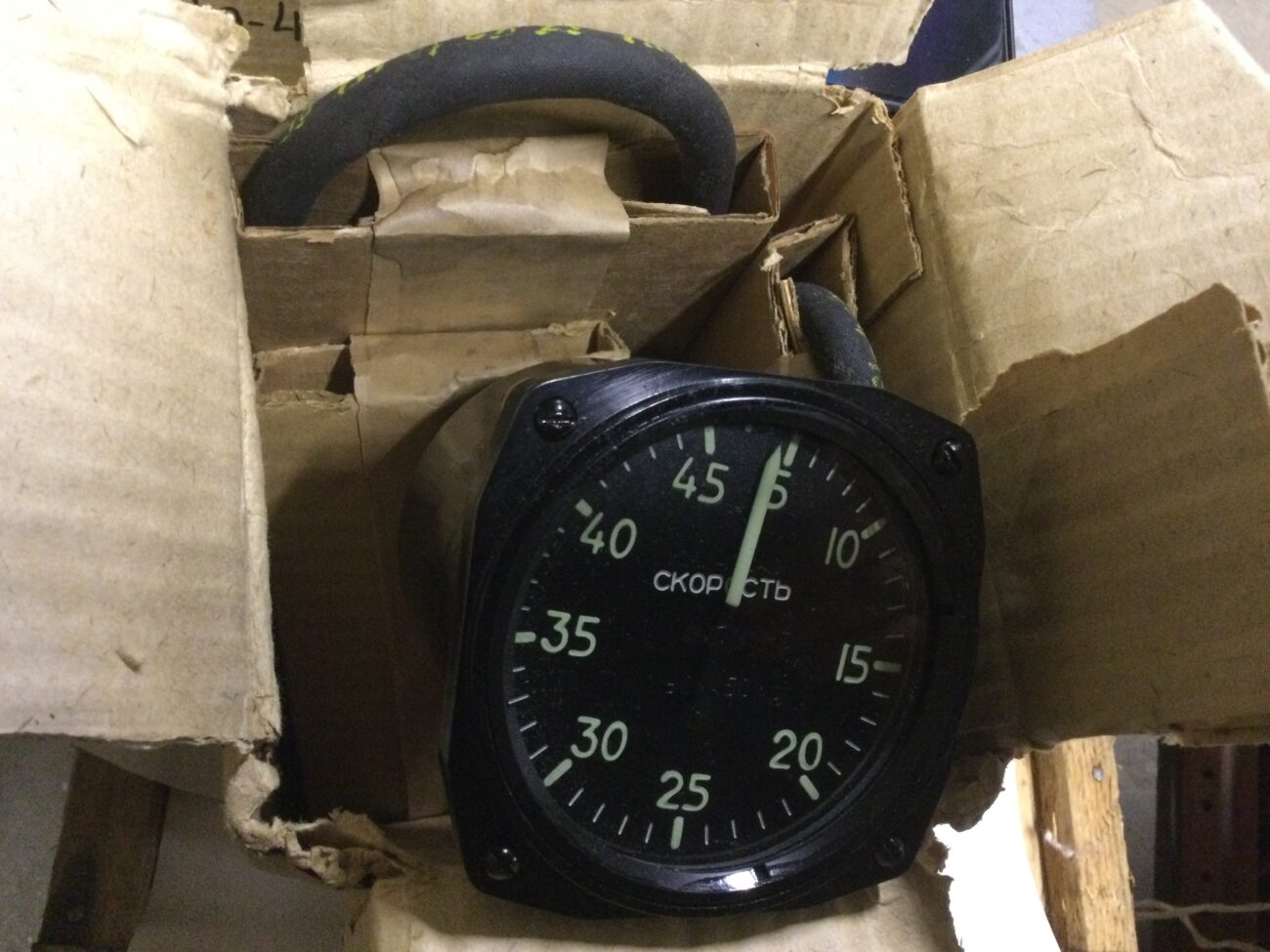

Указатель скорости УС-450

Назначение и принцип действия. Указатель скорости пред­назначен для определения скорости полета самолета относи­тельно воздушной среды. Следует различать скорости истинную, приборную и путевую. Истинной скорстью называется скорость полета относительно воздушной среды. Приборной скоростью называется скорость, которую указывает прибор. Путевой скоростью называется скорость полета самолета относительно земной поверхности.

Принцип работы указателя скорости основан на измерении скоростного напора воздуха, создаваемого при движении само­лета в приемнике воздушных давлений. Скоростным напором называется сила встречного сопротивления воздуха, действую­щая на единицу поверхности тела, движущегося в нем. Устрой­ство указателя скорости представлено на рис. 16. В корпусе прибора помещен чувствительный элемент в виде мембранной коробки, которая соединяется с помощью медной трубки со штуцером и через трубопровод с камерой динамического дав­ления приемника воздушных давлений. Корпус прибора соеди­няется с камерой статического давления ПВД.

При движении самолета давление внутри мембранной ко­робки увеличивается на значение скоростного напора и под дей­ствием его мембранная коробка расширяется. Движение пере­дается через передаточный механизм на стрелку, которая по­кажет значение скоростного напора. Скоростной напор пропор­ционален квадрату скорости </ = р1/²/2, поэтому, измеряя скоро­стной напор, прибор измеряет воздушную скорость. Шкала при­бора, представленная на рис. 17, имеет градуировку от 0 до 450 км/ч с оцифровкой через 50 км/ч и ценой деления 10 км/ч.

Методические ошибки указателя скорости возникают вслед­ствие изменения плотности воздуха, с поднятием на высоту. При определении скорости по скоростному напору считалось, что плотность воздуха — величина постоянная. На самом деле с поднятием на высоту плотность воздуха уменьшается, следо­вательно, одной и той же скорости на большой высоте будет соответствовать меньший скоростной напор, а следовательно, и меньшие показания прибора. Градуировка прибора производи­лась при плотности воздуха, соответствующей давлению 760 мм рт. ст., поэтому с поднятием на высоту показания при­бора занижаются.

При наборе высоты температура уменьшается, что приводит к увеличению плотности воздуха. Градуировка прибора произ­водилась при температуре 15° С, поэтому при меньшей темпе­ратуре прибор дает завышенные показатели. Но с подъемом на высоту давление падает быстрее, чем температура, поэтому по-

Рис. 16- Указатель скорости УС-450К Рис- 17. Шкала указателя скорости УС-450К

Рис. 18. График инструментальных ошибок указателя скорости УС-450К

казания прибора становятся все более заниженными. Методи­ческие ошибки учитываются при помощи навигационной линей­ки, путем введения поправки на давление и температуру.

Инструментальные ошибки возникают вследствие упругого последействия и гистерезиса мембранной коробки, трения в пе­редаточном механизме и неточности градуировки шкалы. Инст­рументальные ошибки учитываются по графику, который сос­тавляется при проверке прибора в лаборатории (рис. 18). Про­верка должна проводиться не реже 1 раза в 3 мес. График ус­танавливается слева в нижней части центральной панели при­борной доски (см. рис. 1). Инструментальные ошибки не долж­ны превышать ±5 км/ч.

На самолете Як-18Т предусмотрена сигнализация опас-ной скорости, осуществляемая с помощью сигнализатора опасной скорости ССА-0,7—2,2 и лампы сигнализации (рис. 19). Сигнализатор замыкает электрическую цепь при скорости, уста­новленной на шкале прибора. Включение сигнализации осуще­ствляется автоматом защиты сети на правом электрощитке. Принцип действия сигнализатора приборной скорости ССА-0,7— 2,2 основан на манометрическом методе измерения давления воздуха, которое соответствует скорости полета самолета.

Рис. 19. Сигнализатор скорости Рис. 20. Принципиальная схема сигнализатора скорости:

1—установочный винт; 2 — пружина верхняя; 3 и 4 — контакты; 5 — пружина нижняя; 6 —центр; 7 —мембрана; 8 — штуцер статического давления С; 9 — штуцер полного-

давления Д

Принципиальная схема сигнализатора скорости показана на рис. 20. Полное давление р передается через штуцер 9 в по­лость чувствительного элемента. Через штуцер 8 в корпус при­бора передается статическое давление р_ст. Под действием ди­намического давления р_дин=р_п — р_ст центр 6 мембраны 7 пе­ремещает нижнюю пружину 5 с контактом 4 до замыкания с контактом 3, укрепленным на верхней пружине. Междуконтакт­ное расстояние, соответствующее данной скорости, устанавливает­ся с помощью винта 1, опирающегося на верхнюю пружину 2. Заданная скорость отсчитывается по шкале, отпарированной от 70 до 200 км/ч. В электрическую цепь прибор включается с по­мощью штепсельного разъема. Установлен сигнализатор в отсе­ке радиооборудования между шпангоутами 11 и 13.

Работа с указателем скорости. Перед вылетом необходимо произвести внешний осмотр прибора и убедиться в его исправ­ности, включить АЗС «Опасная скорость»; для определения ис­тинной скорости учесть методические ошибки по НЛ-10 и инст­рументальные ошибки по графику; при полетах в зонах обледе-нпя, снегопада, при низкой температуре включать электрообо­грев трубки ПВД.
