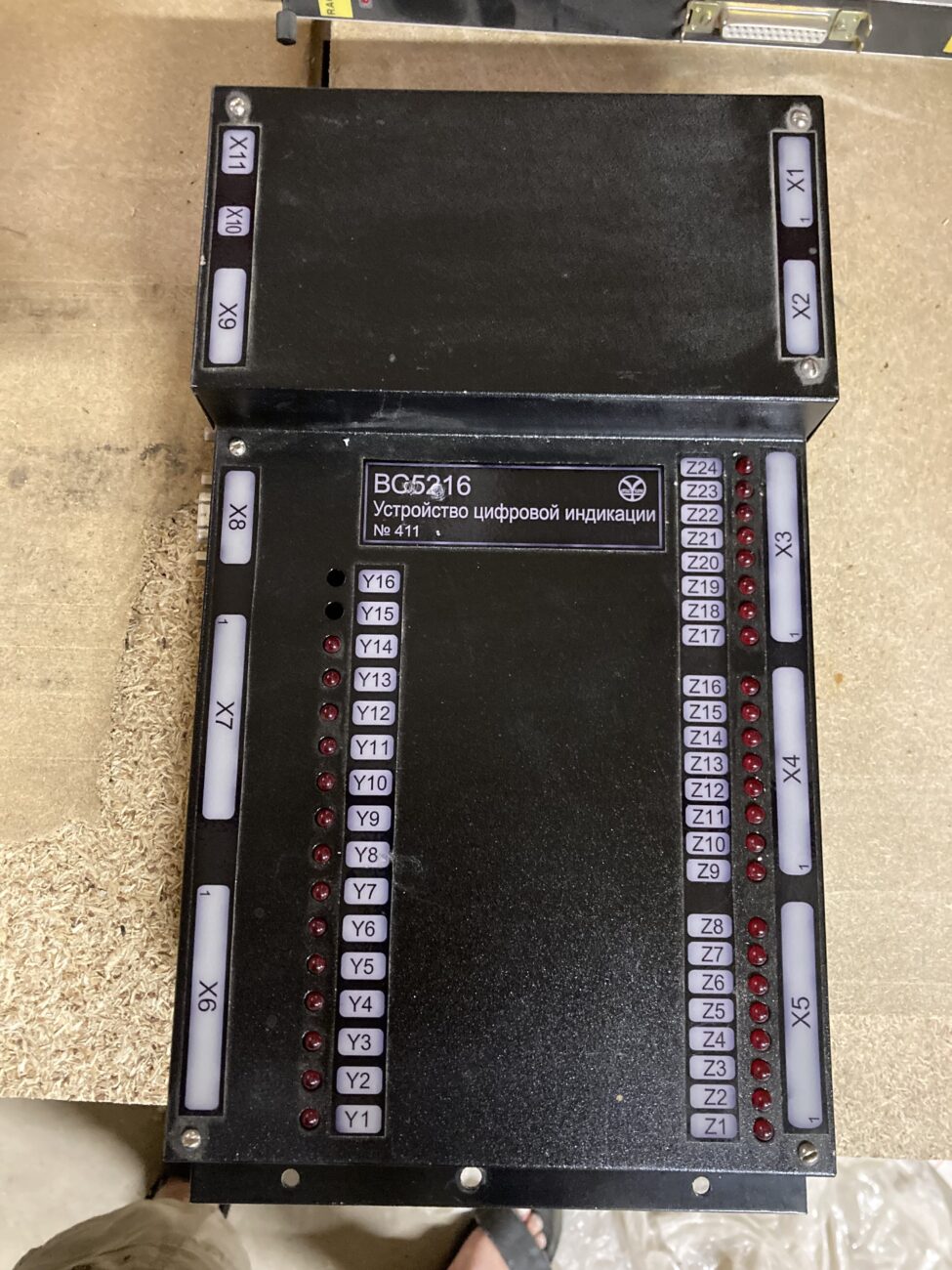

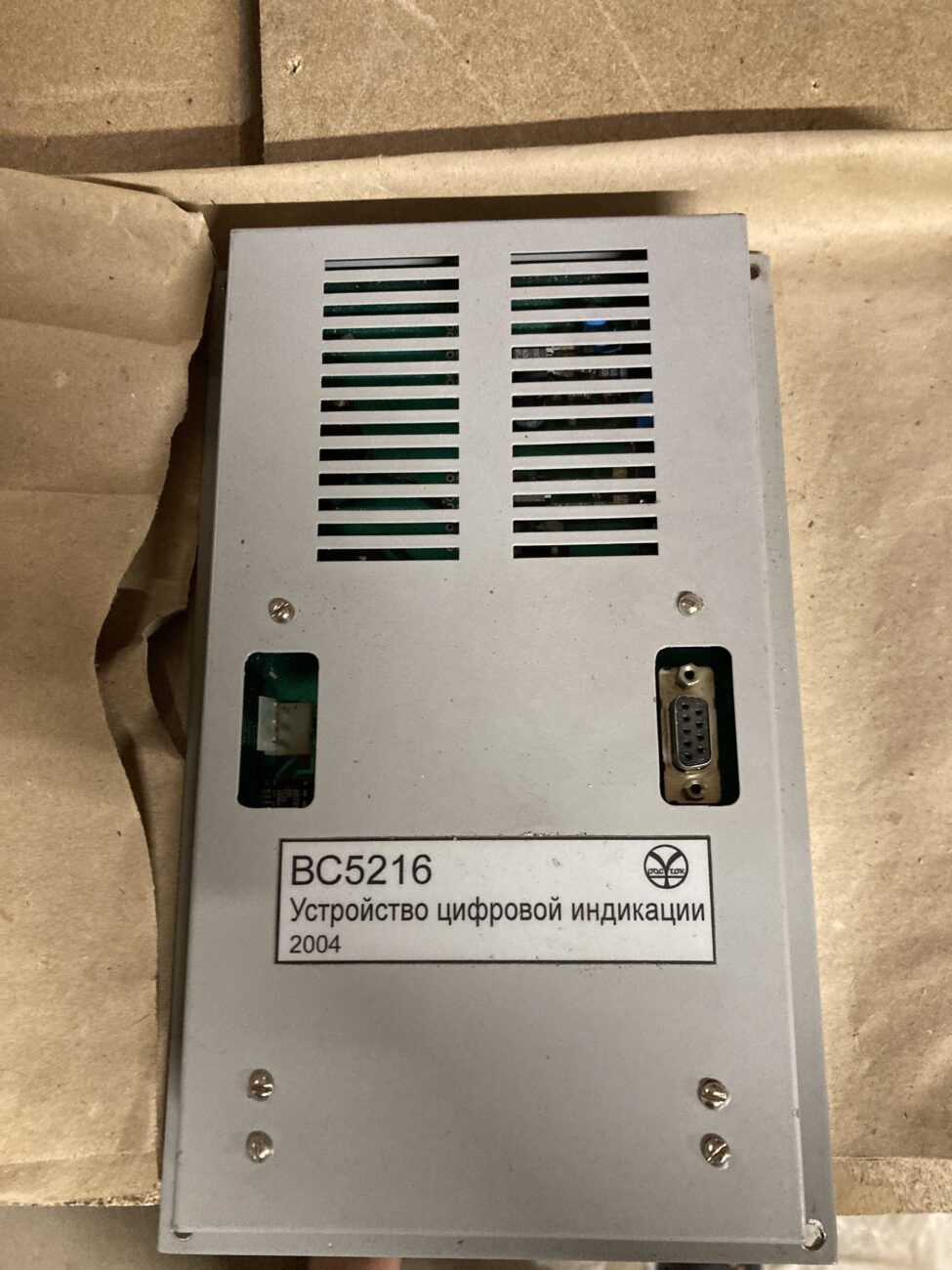

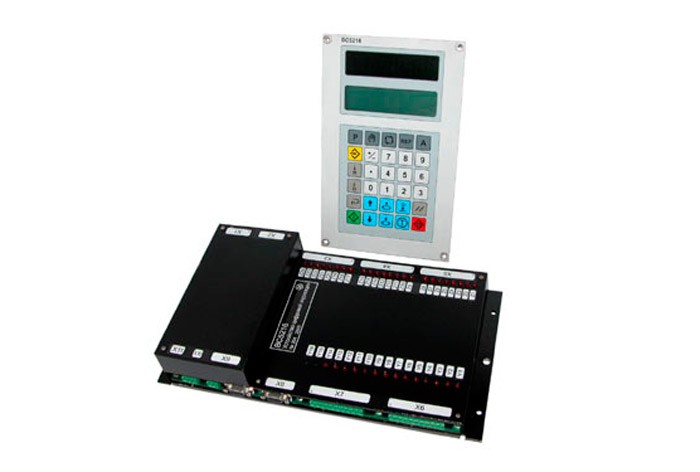

Устройство индикации ВС5216

Функциональные возможности
Устройство Вс5216 обеспечивает:

индикацию отсчета перемещения в диапазонах от минус 9999999 до плюс 9999999. индикацию текущего отсчета перемещения при частоте следования сигналов с ИП от 0 до 250 кГц.
переключение направления оси координат.
интерполяцию сигналов с ИП с коэффициентом равным 1 или 2, или 4.
восстановление и автозапись значения координаты опорной точки по сигналу опорной точки от ИП с блокировкой зоны опорной точки от внешнего переключателя.
ввод на индикаторные табло УЦИ произвольного значения начального отсчета.
Технические характеристики
Информация сохраняется в энергонезависимой памяти в течение не менее 10 лет после отключения электропитания.
Ток коммутации по каждому из 24 входов управления не превышает 10 мА при напряжении питания (24 ± 3) В.
При выдаче команд управления (16 выходов) устройство ВС516 обеспечивает коммутацию внешних электрических цепей постоянного тока — до 500 мА при напряжении внешнего источника электропитания от 20 до 30 В УЦИ обеспечивает управление приводом постоянного тока в 10 В на следящем режиме.
Параметры выходного аналогового сигнала — нагрузке 2 кОм.
УЦИ обеспечивает электропитание ИП напряжением (5 ± 0,25) В и током нагрузки не более 300 мА.
Электропитание осуществляется от сети переменного тока напряжением (24 ± 3)В и частотой от 49 до 61 Гц.
Мощность, потребляемая от электропитающей сети, не превышает 10 кВ.
