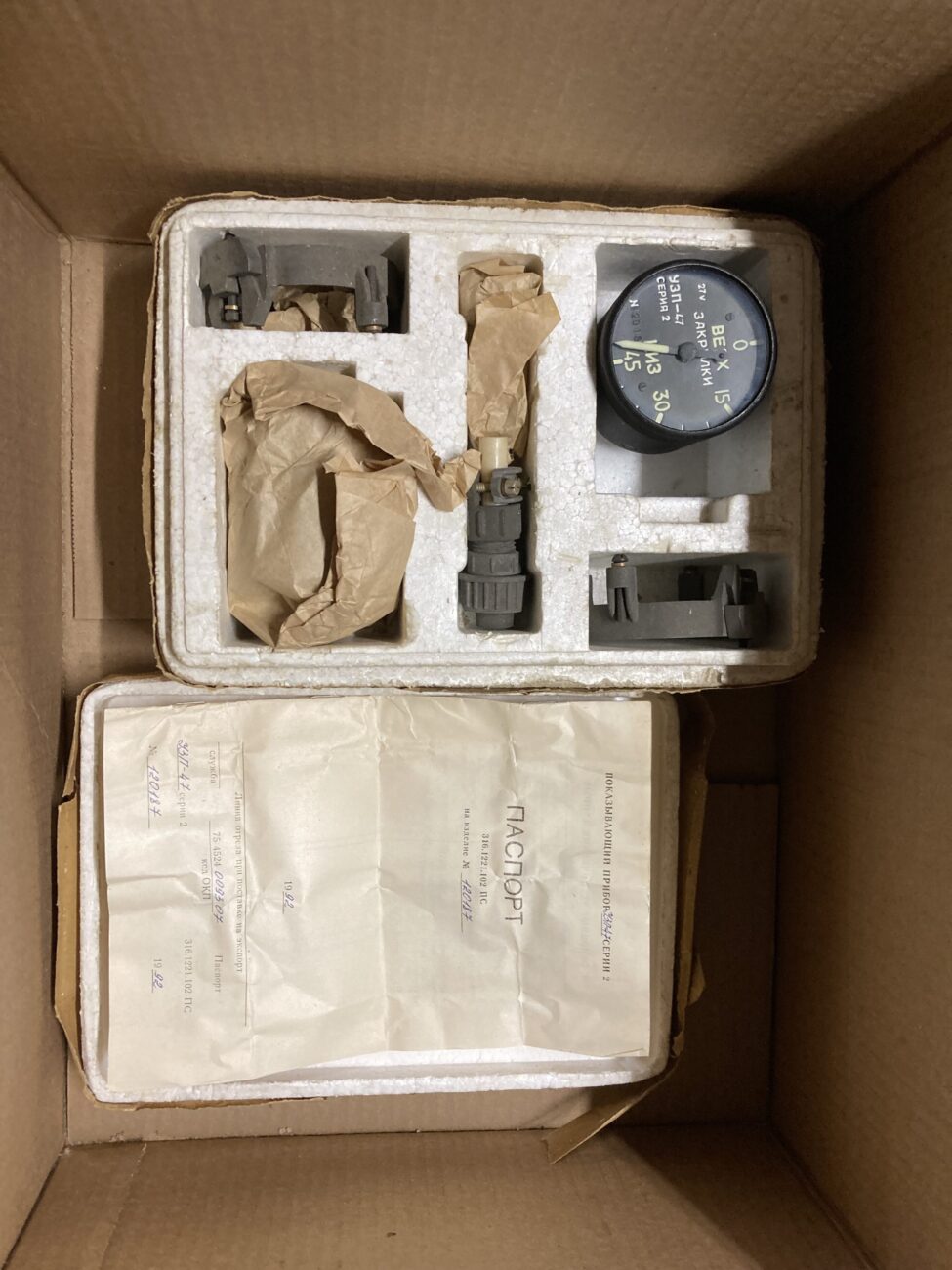

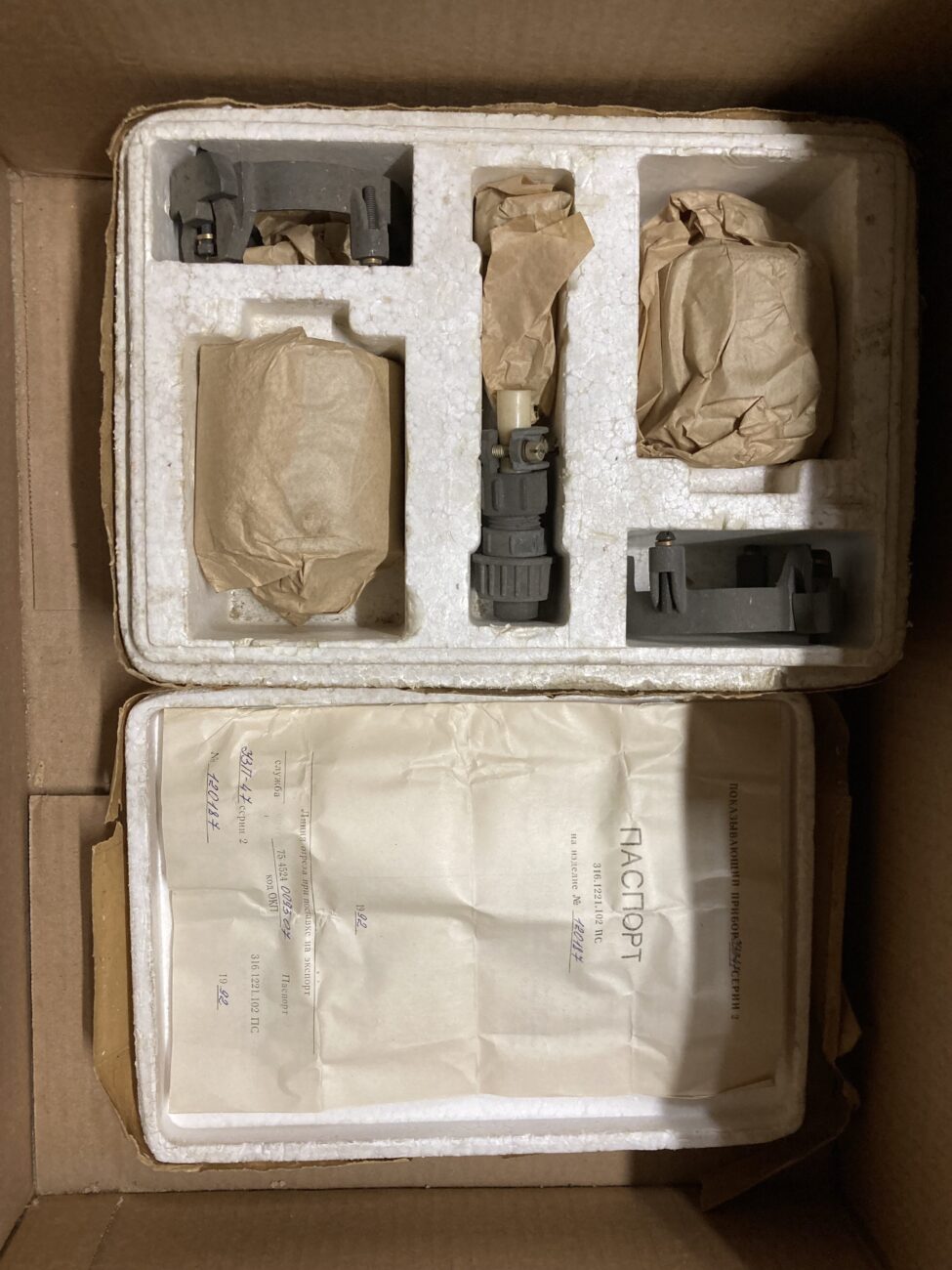

УЗП-47

Назначение.
УЗП-47, предназначен для контроля положение закрылков.

Описание и основные ТТХ.

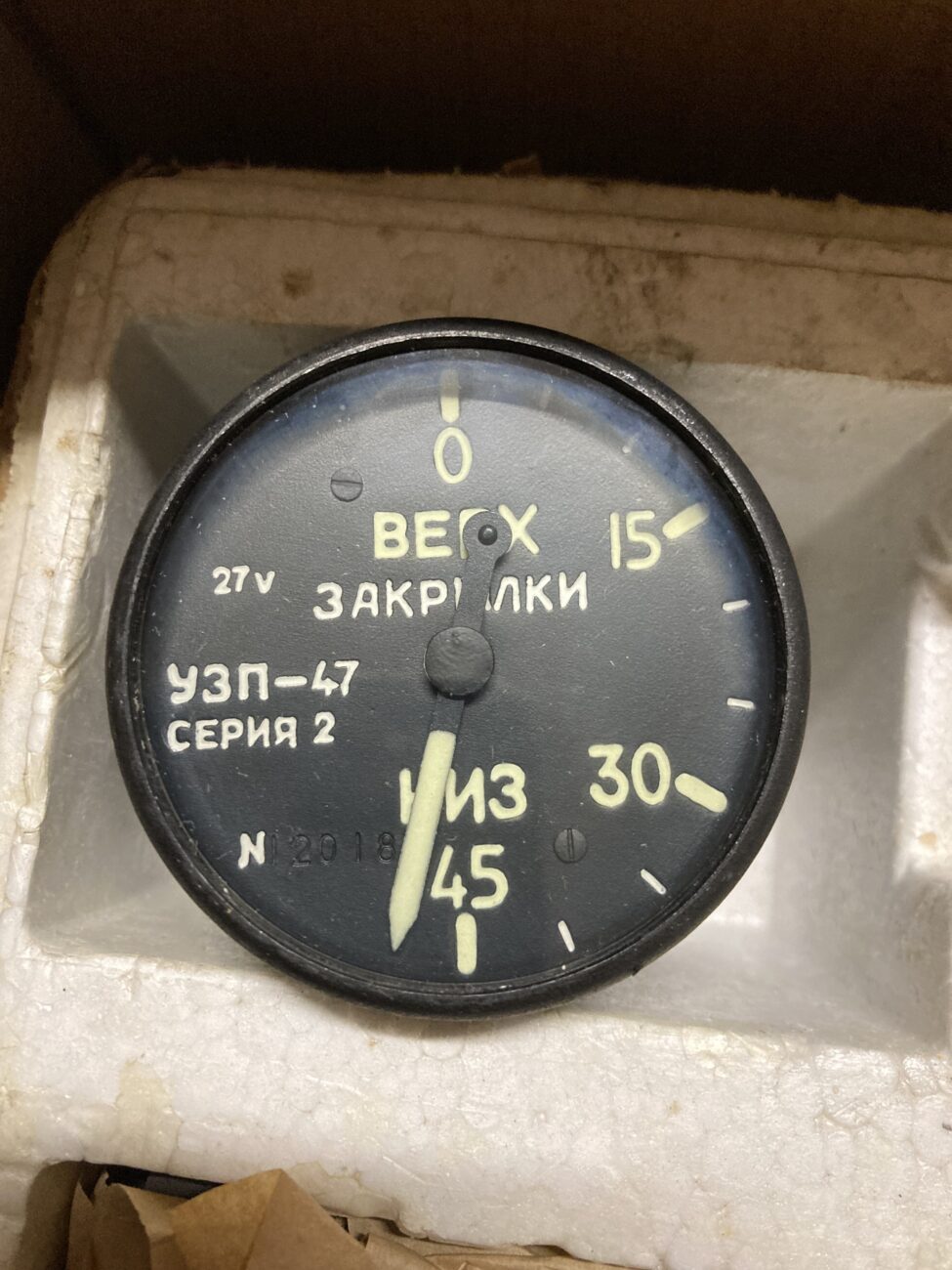

У3П-47 представляет собой 3х проводную дистанционную электрическую передачу с кольцевым датчиком-потенциометром и трехрамочным логометром — указателем. Шкала УЗП-47 разградуирована 0-45*, цена деления 5*.
Напряжение питания 28,5В.

Принцип работы.
При отклонении створок поворачивается датчик-потенциометр, поэтому меняются потенциалы, снимаемые щетками, следовательно изменяются величины токов, протекающих в рамках логометра в указателе. Результирующее поле рамок повернется вместе с магнитом и стрелкой на угол отклонения створок.
