Соединители силовые штыревые четырехконтактные штепсельные ШК4×25 предназначены для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 50 Гц при напряжении до 400 В.
Разъемы ШК4х25 предназначены для объемного монтажа, подсоединение жил кабеля к контактам производится с помощью винтов. Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000)

Структура условного обозначения:
ШК 4х25 (В)* вилка
ШК — соединитель штепсельный кабельный;
4 — количество контактов;
25 — сила тока на контакт;

*
В — всеклиматическое исполнение по ГОСТ В 20.39.404;
Вилка — тип соединителя.

Основные технические характеристики соединителей ШК,ШЩ

Технические условия

Технические условия	ОДК.566.000 ТУ
Тип соединителя	прямоугольный, низкочастотный, штепсельный
Климатическое исполнение	всеклиматическое / УХЛ
Состав соединителя	вилка, розетка
Вид корпуса	кабельный, настенный, щитовой
Покрытие контактов	никель, серебро
Способ монтажа проводов	объемный, пайкой
Общее количество контактов	3, 4
Сопротивление контактов, не более, МОм	5
Сила тока в зависимости от соединителя, А	15, 25, 60, 100
Максимальное рабочее напряжение, В	400
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм	5000
Электрическая прочность изоляции, В	1600
Рабочая температура окружающей среды, °C	от -50 до +80
Минимальная наработка, часов	30000
Количество сочленений-расчленений	500
Срок сохраняемости, лет	25

Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте

Характеристики

ШК 4-25	Состояние : новый с хранения

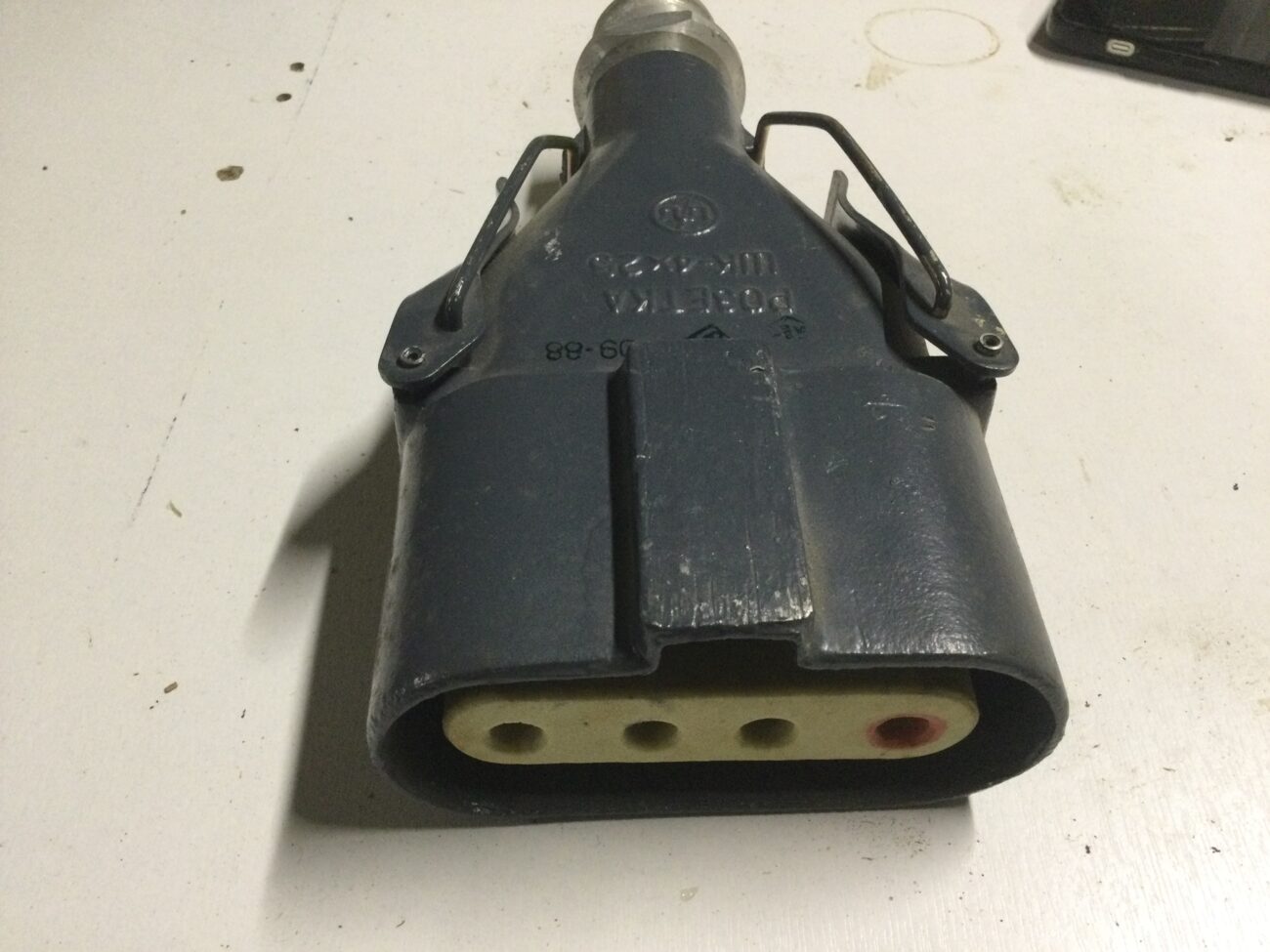

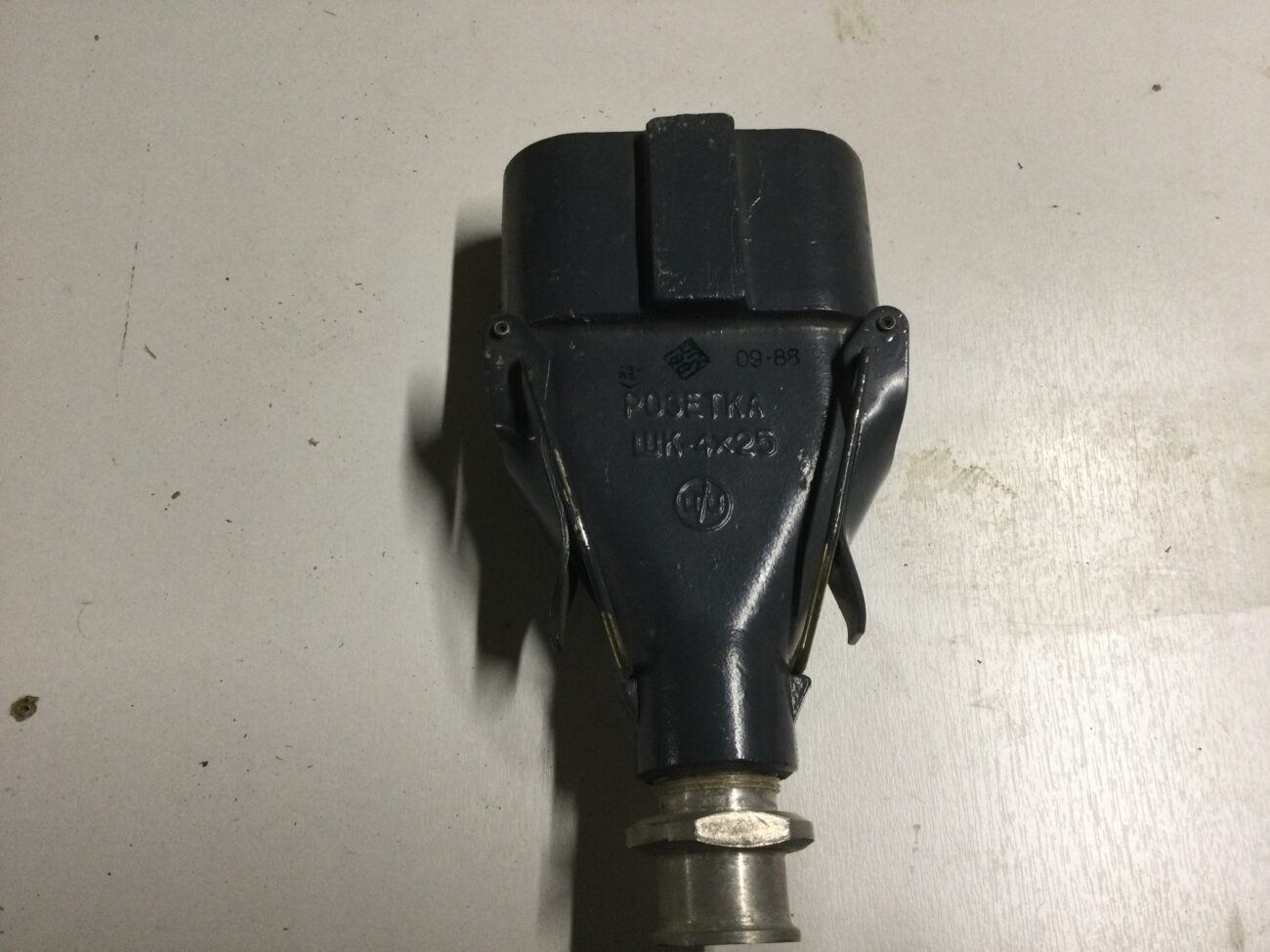

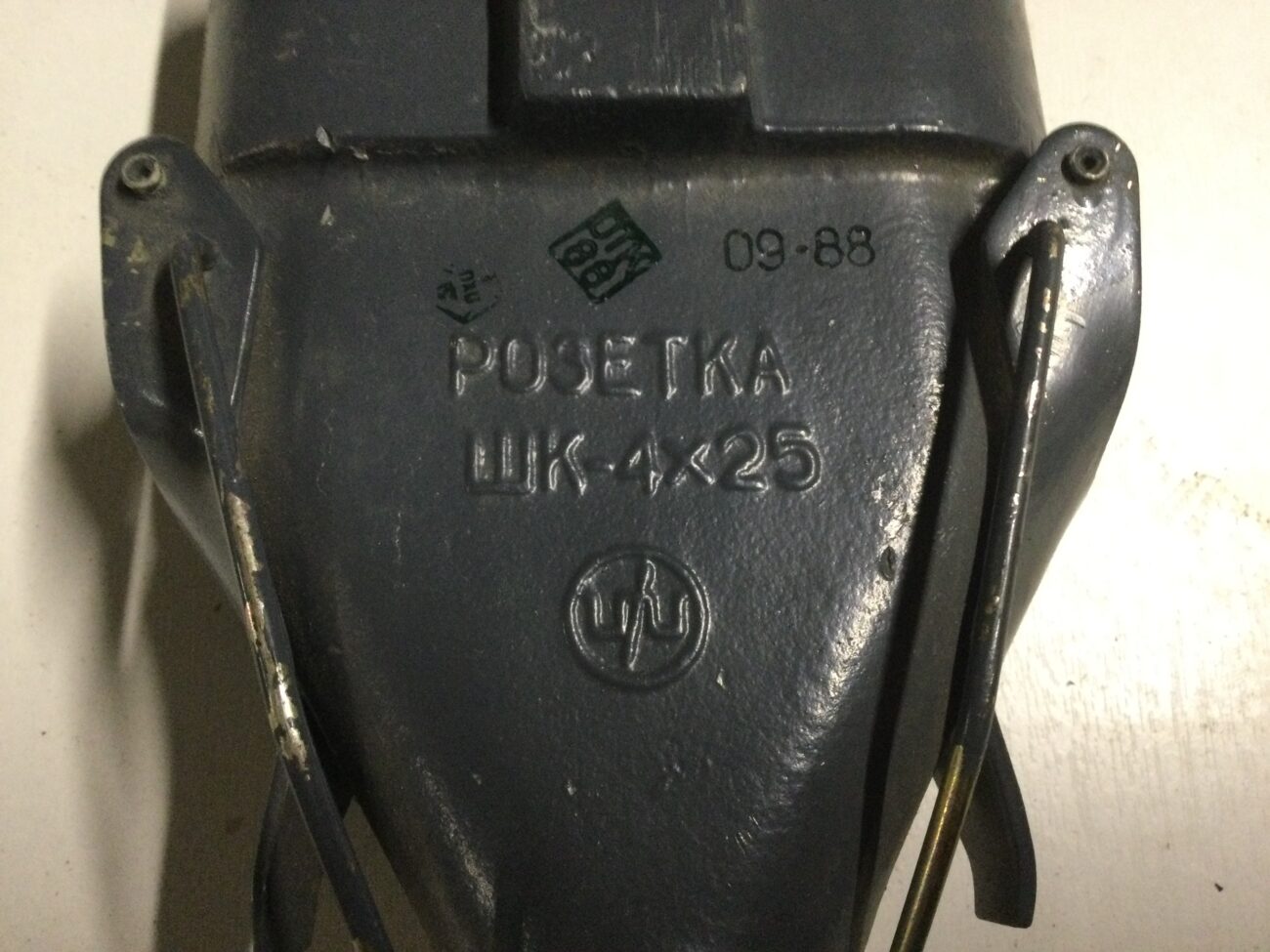

Вилка кабельная ШК 4-25
