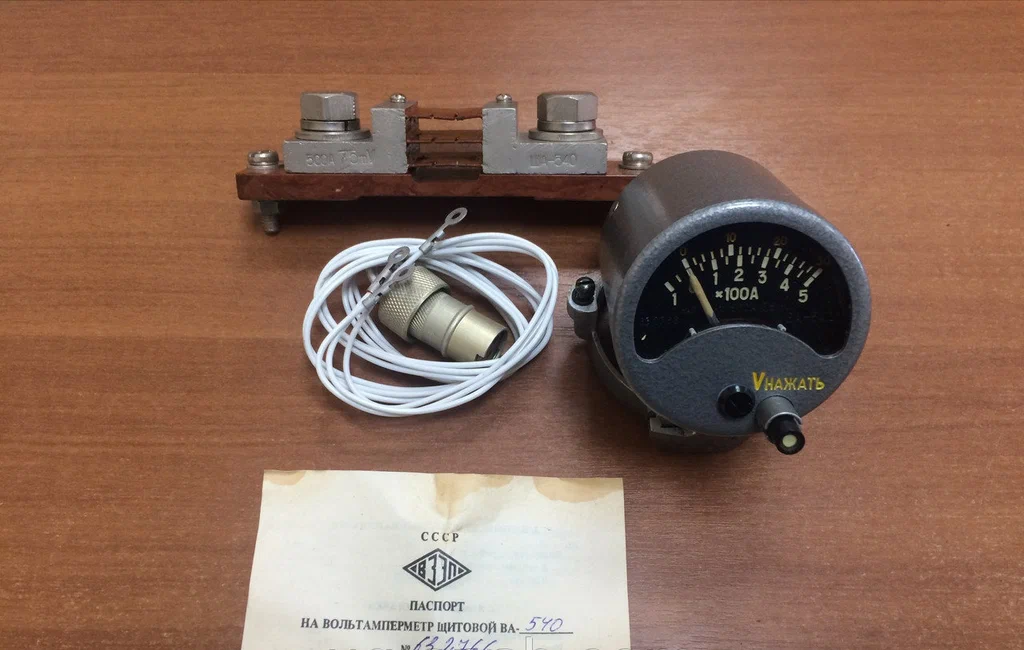

Вольтамперметр ВА-540

ВА 540 Вольтамперметр (с шунтом).

Представленный здесь прибор ВА-540 — со складского хранения.

Есть возможность поставки вольтамперметров ВА-540 текущего года выпуска. Цену уточняйте у менеджеров

Назначение и область применения:

Вольтамперметры (в дальнейшем приборы) предназначены соответственно для измерения силы тока и напряжения в цепях постоянного тока специальных наземных машин и применяются в сфере обороны и безопасности.

Описание:

Вольтамперметры представляют собой вибропрочные приборы магнитоэлектрической системы постоянного тока.

Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита и тока, протекающего по обмотке рамки, находящейся в зазоре между полюсами магнита и сердечника. В результате этого взаимодействия возникает вращающийся момент, отклоняющий рамку и укрепленную на ней стрелку. Величина вращающего момента пропорциональна току, протекающему по обмотке.

Измерительный механизм прибора помещен в металлический корпус и смонтирован на пластмассовом основании. На лицевой стороне корпуса помещена букса корректора, поворотом которой производится установка стрелки на нулевую отметку шкалы при выключенном токе или напряжении.

Кроме того, у прибора на лицевой стороне смонтирована кнопка переключателя для переключения прибора с измерения величины тока на измерение напряжения.

Прибор имеет модификации, отличающиеся пределами измерений.

Условное

обозначение

Пределы

измерений

Цена деления

шкалы

Способ

включения

• Предел допускаемой основной приведенной погрешности приборов, %, не более ±2.
• Предел основной приведенной погрешности при работе вольтметром, В, не более: вольтамперметров ВА-540 ±0,72, остальных вольтамперметров ±0,8 (без учета погрешности шунтов).
• Предел допускаемой дополнительной погрешности приборов, вызванной изменением положения (наклоном) их от нормального положения в любом направлении на 45°, %, не более ±1,3.
• Предел допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от (20±5)°С (или от обозначенной на приборе) до (минус 50 — 50°С) на каждые 10°С изменения температуры, %, не более:
• ±0,7 для вольтметровой цепи вольтамперметров;
• ±1,5 для амперметровой цепи вольтамперметров.
• Время установления показаний, с, не более 3. Масса прибора, кг, не более 0,4.
• Габаритные размеры (длина х диаметр), мм, не более: 93,5×60.
• Гарантийная наработка:
• для специальных транспортных машин 500 моточасов в течение 10 лет; для остальных объектов 500 моточасов в течение 5 лет.
• Рабочие условия эксплуатации: температура окружающего воздуха, °С от минус 50 до 50;
• относительная влажность 30-80%;
• постоянно действующая вибрация с ускорением (0,2±0,1) -g.
• Знак утверждения типа
• Знак утверждения типа наносится на этикетку прибора.

Комплектность:

В комплект поставки входят: измерительный прибор, штепсель, кольцо крепежное, паспорт, техническое описание (по отдельному заказу).

Поверка:

Поверка вольтамперметров ВА-540 осуществляется по ГОСТ 8.497-83.

Межповерочный интервал — 1 год.
