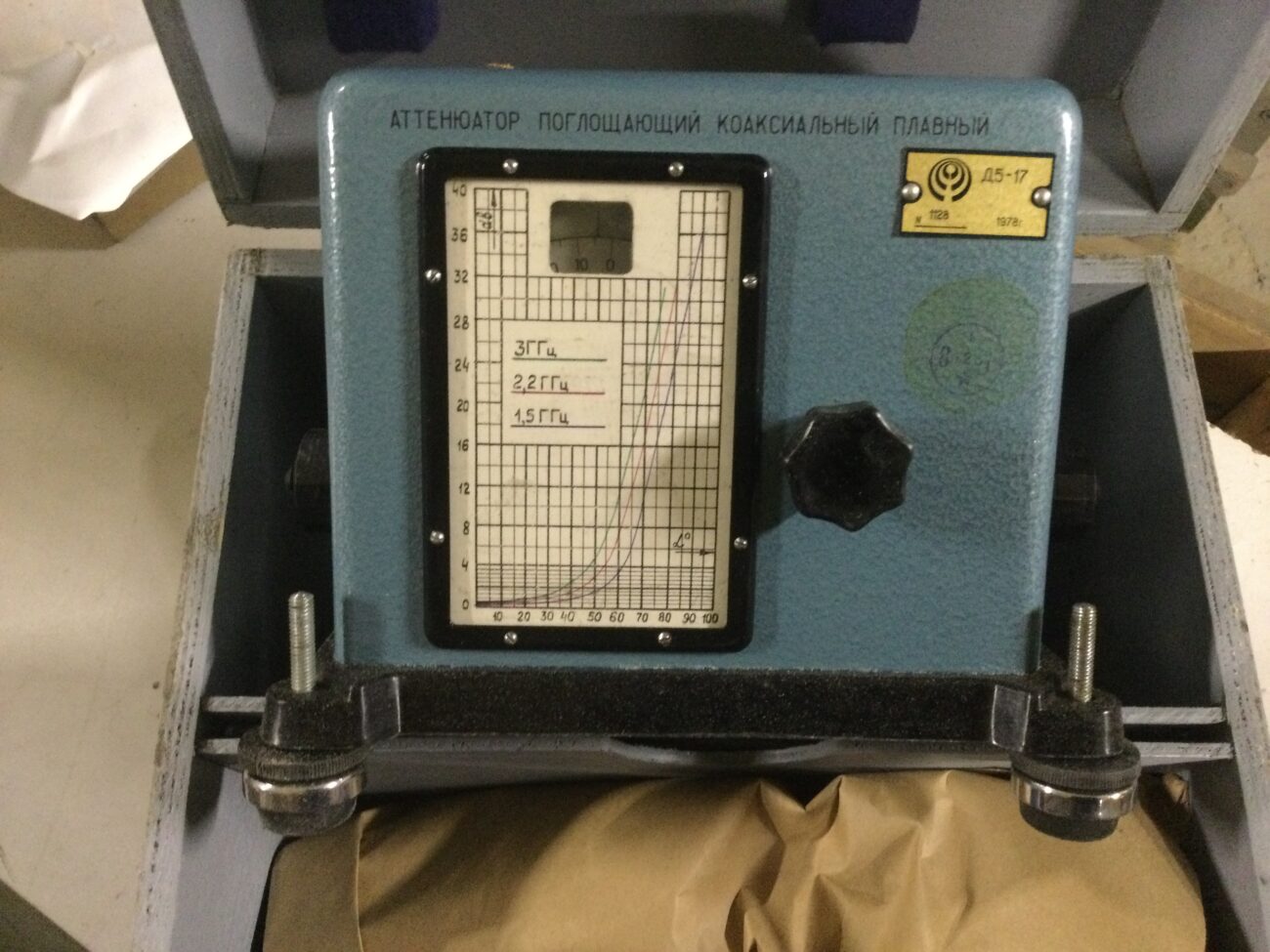

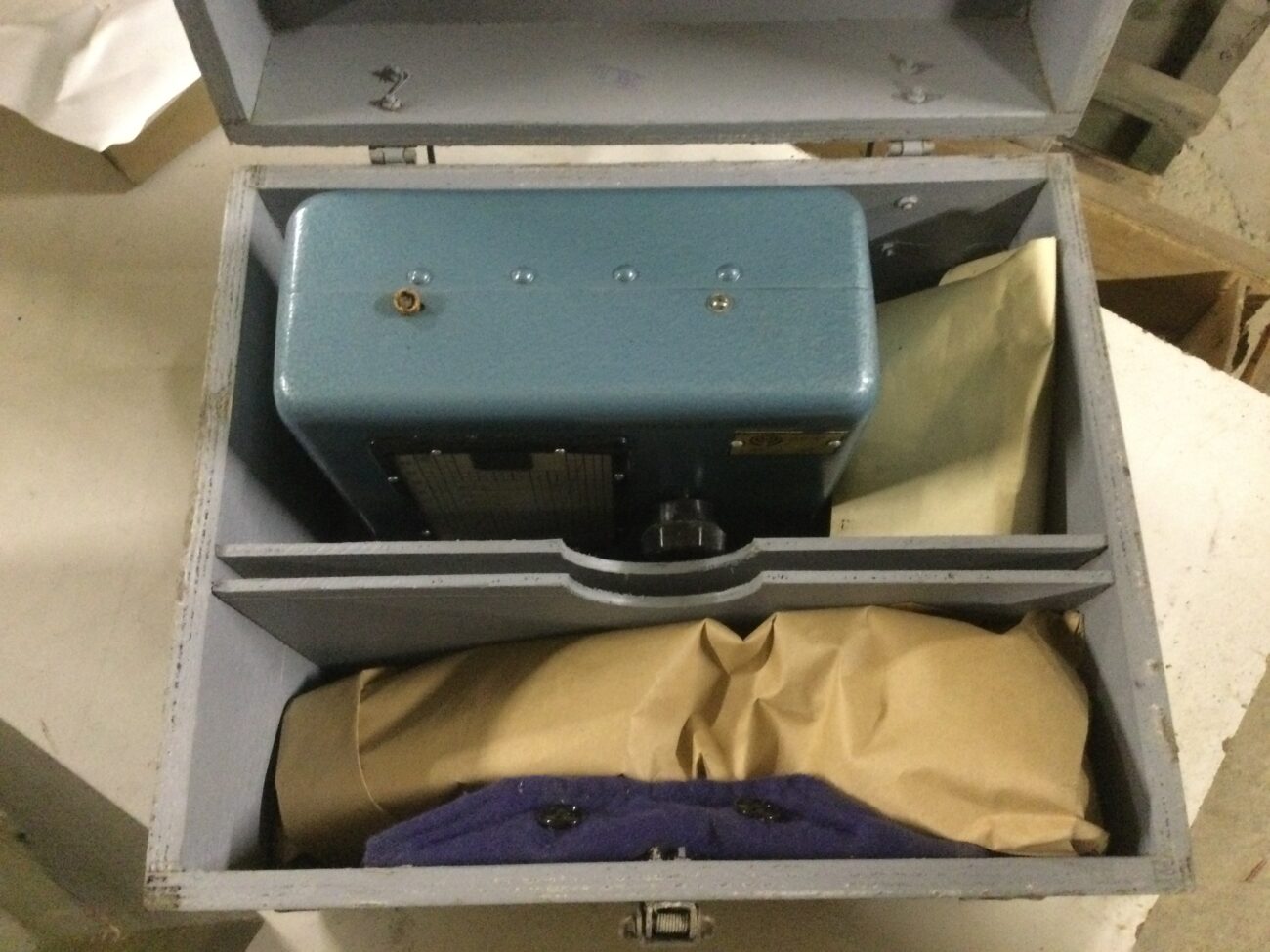

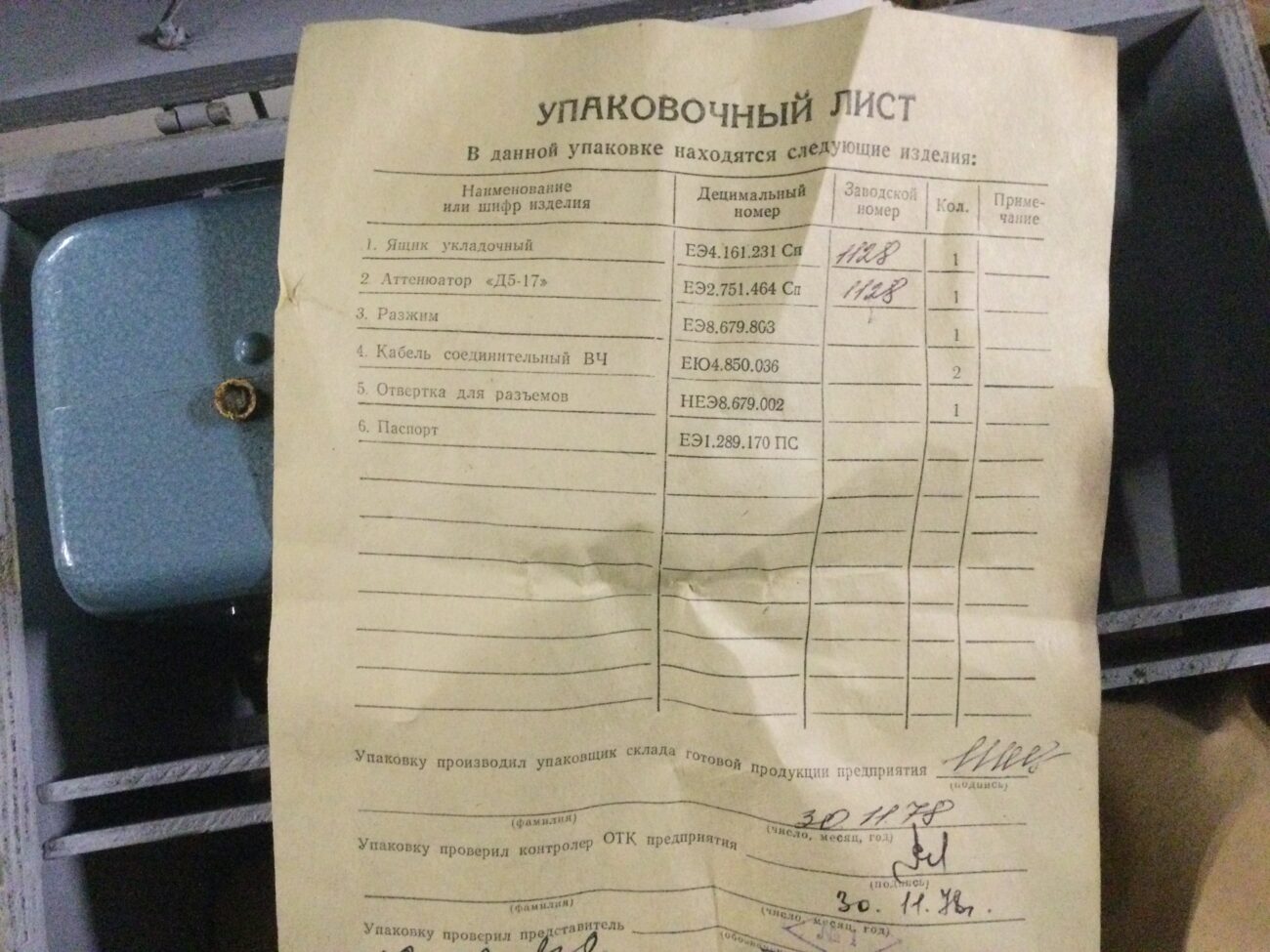

аттенюатор Д5-17

Описание

Д5-17 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-17 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления. Могут использоваться в лабораторных условиях.

Технические характеристики

Диапазон частот — от 1,5 ГГц до 3 ГГц.

Начальное ослабление — 1 дБ.

Пределы изменения ослабления — от 0 до 30 дБ.

Допустимая мощность — 1 Вт.

КСВН аттенюатора Д5-17 — 1,3.

Входное сопротивление — 75 Ом.

Рабочие условия:

— температура — от +10° С до +35° С.

— относительная влажность при +20° С — 80%.

Габаритные размеры — 220×116×210 мм.

Масса — 1,6 кг.

Аттенюаторы Д5-17 находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, поглощающие аттенюаторы могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Серийные аттенюаторы поглощающие выполнены на волноводах и полосковых линиях. В основу принципа действия Д5-17 положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

В волноводах поглощающие пластины (одна или две) ориентированы параллельно электрической составляющей волны Н₁₀. Изменение вносимого аттенюатором ослабления производится перемещением пластин в поперечной плоскости волновода от стенок к центру. Д5-17 вносит ослабление при перемещении пластин от 0 до 30-40 дБ. Для снижения отражения от поглощающих пластин их концы делаются с плавными скосами.
