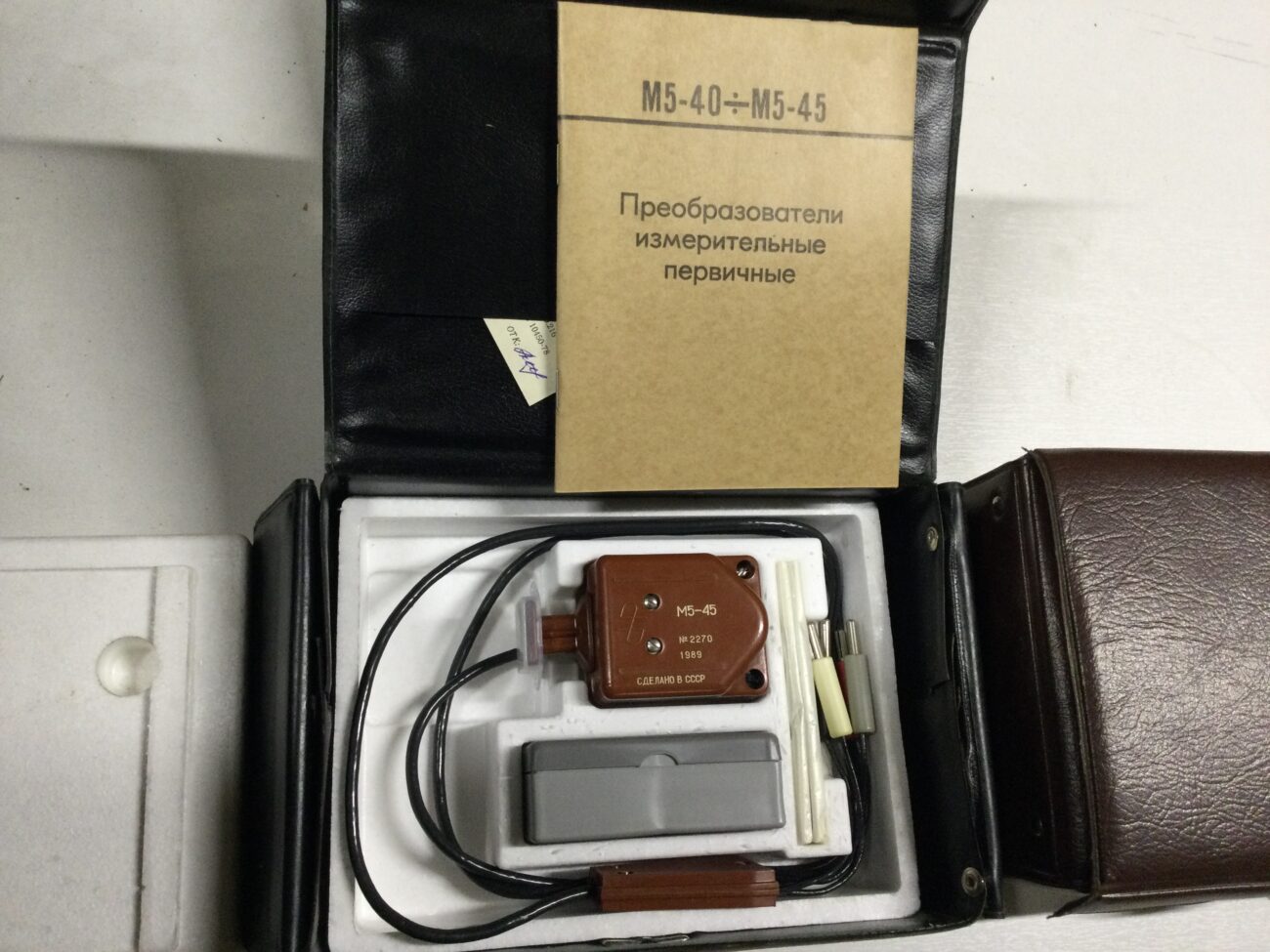

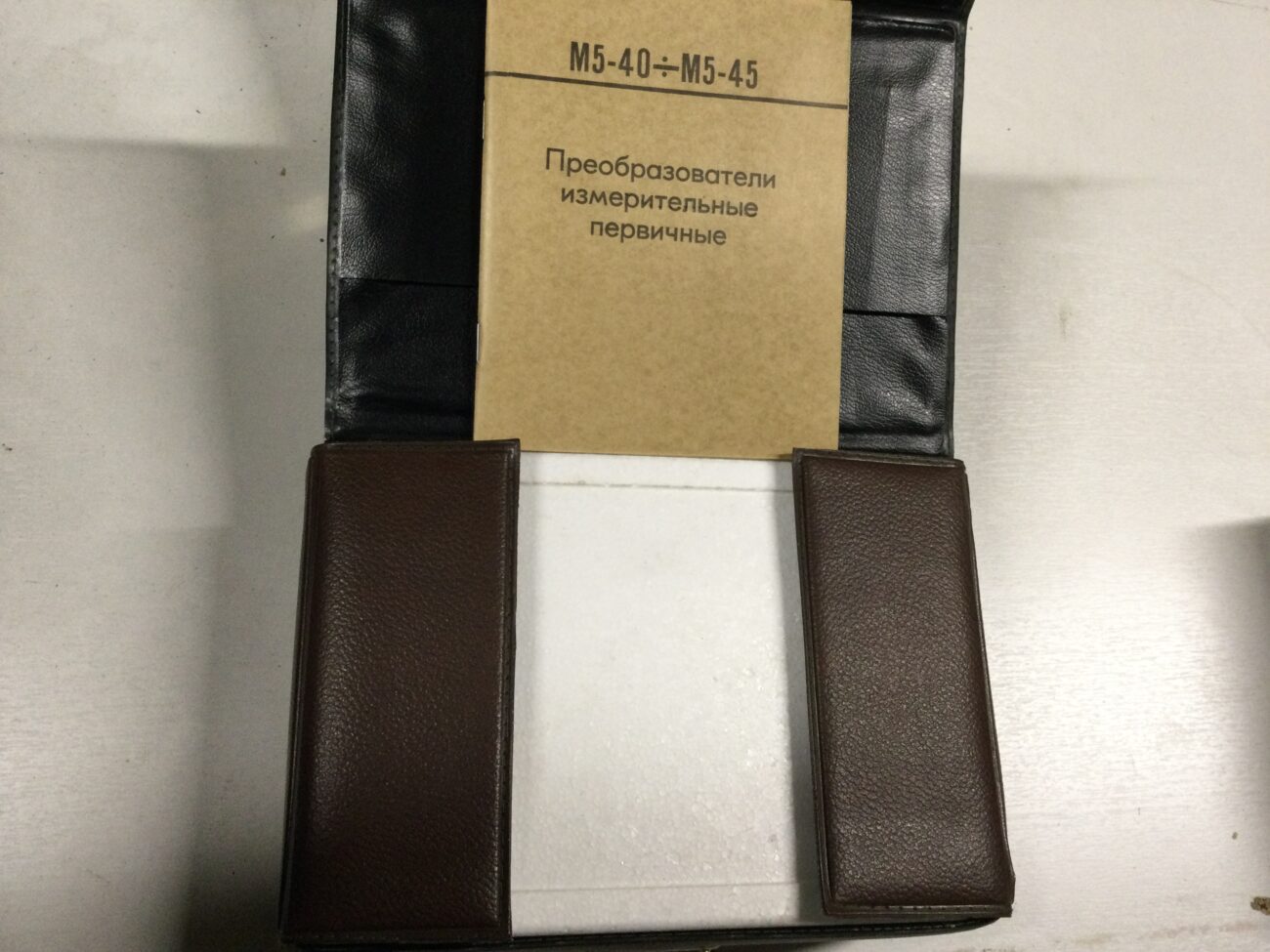

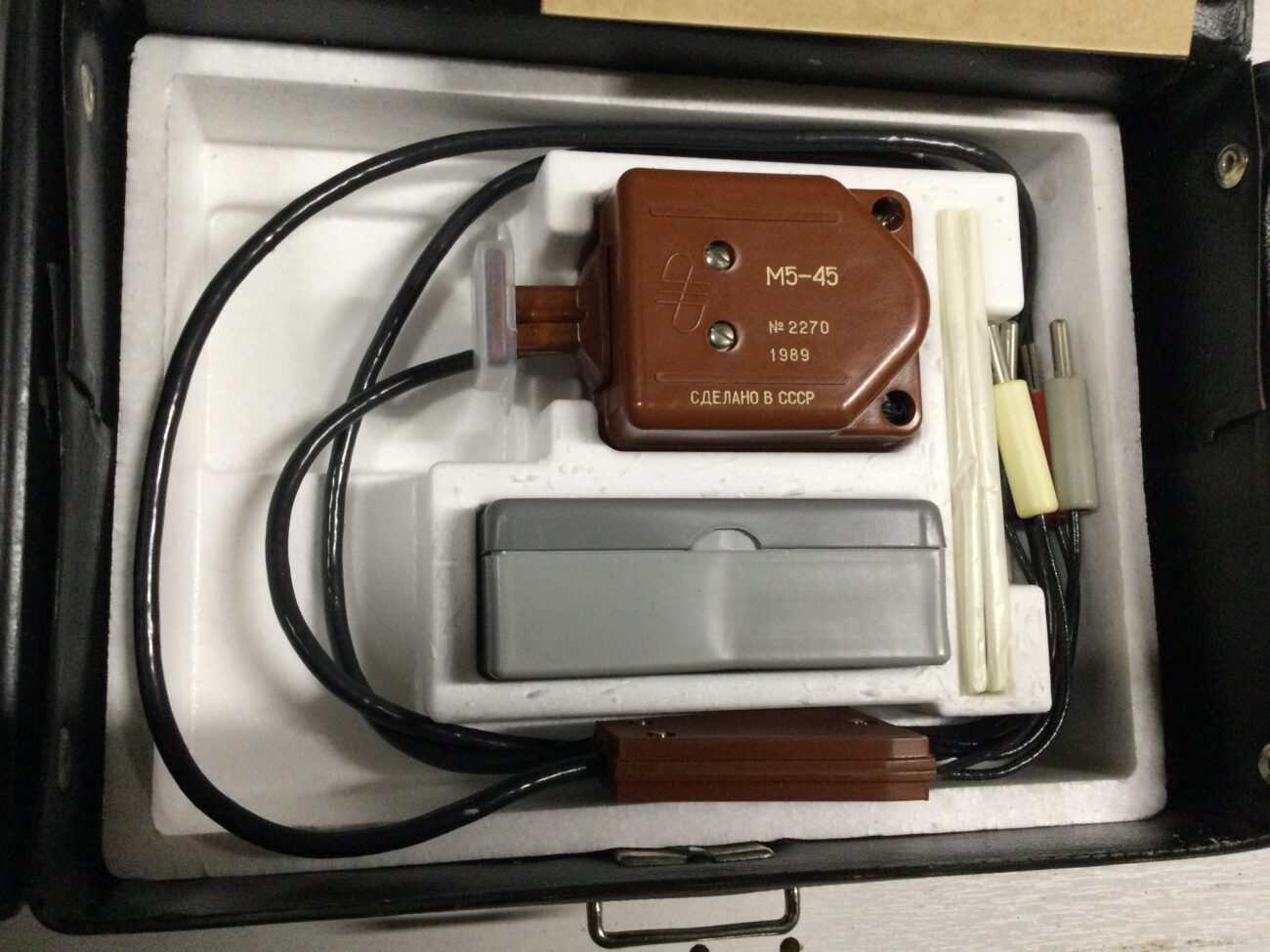

Преобразователь измерительный первичный М5-45

Преобразователь измерительный первичный М5-45 предназначен для измерения малой мощности СВЧ.

Применяется для измерения мощности в комплекте с термисторными мостами, режимы которых обеспечивают нормальный рабочий режим преобразователя.

Поставляется в комплекте с прибором М3-22А или отдельно.

Технические характеристики приборов преобразователи измерительные первичные М5-45:

Температура — от 243К до 323К (от -30ºС до +50ºС);

Относительная влажность — 98% при 313К (40ºС);

Диапазон частот прибора преобразователь измерительный импульсный М5-45 — 25,86ГГц-37,5ГГц;

Сечение волновода — 7,2х3,4мм;

Рабочее сопротивление — 400 Ом;

КЭФ в диапазоне частот — 0,85-1,05;

Предел относительной погрешности КЭФ — ±6%;

КСВН входа прибора преобразователь измерительный импульсный М5-45 в диапазоне частот — не более 1,5;

Отличие токов подогрева рабочей и термокомпенсирующей вставок в диапазоне рабочих температур (обеспечивается проверкой при 293К±5К (20ºС±5ºС) — не более 20%;

Уход показания измерителя мощности при проверке прибора преобразователь измерительный импульсный М5-45 на отсутствие нестабильных переходных сопротивлений в цепях термистора — не более ±6мкВт;

Среднее значение ухода нуля измерителя мощности при неизменной окружающей температуре за 30с — не более 0,5мкВт;

Максимальная измеряемая мощность прибора преобразователь измерительный импульсный М5-45 — 6мВт;

Мощность смещения рабочей и термокомпенсирующей вставок:

— при температуре 243К±1К (-30ºС±1ºС) — не более 65мВт;

— при температуре 323К±1К (50ºС±1ºС) — не мене7,5мВт;

Чувствительность прибора преобразователь измерительный импульсный М5-45 — не менее 5 Ом/мВт;

Максимальная скорость дрейфа мощности смещения термисторного измерителя с термокомпенсацией при скачке температуры окружающего воздуха — не более 2мкВт/мин;

Импульсная прочность прибора преобразователь измерительный импульсный М5-45 — 25Вт;

Долговременная нестабильность КЭФ в течение 12 месяцев эксплуатации — не более 6%;

Время установления рабочего режима прибора преобразователь измерительный импульсный М5-45 при работе с термисторными мостами:

— на шкалах свыше 1мВт — 0,5 часов;

— на шкалах менее 1мВт — 2 часа;

Время непрерывной работы прибора преобразователь измерительный импульсный М5-45 в рабочих условиях — 16 часов;

Наработка на отказ — 100000 часов;

Габариты прибора преобразователь измерительный импульсный М5-45 — 43х54х91,5мм;

Масса — 0,3кг.
