Назначение.
Контакторы электромагнитные серии ТКД представляют собой электромагнитные устройства, предназначенные для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В. Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов — 27В (от 24В до 30В). Номинальный ток в цепи главных контактов — 10А, 20А и 50А в зависимости от серии.
В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения — контакты размыкаются.
Расшифровка условного обозначения.
ТКД-133-ДОД
Т — номинальное напряжение обмотки управления 27В постоянного тока;
К — коммутационное реле с питанием цепи управления постоянным током;
Д — значение номинального тока в цепи главных контактов, обозначает разряд:
— Н — ноль целых;
— Е — единицы;
— Д — десятки;
1 — указывает количество единиц данного разряда
3 — количество размыкающих контактов
3 — количество замыкающих контактов
Д — режим работы: продолжительный
О — максимально допустимая температура окружающей среды: 0 … +85*С;
Д — дополнительная температура 25*С.
| Общие технические характеристики ТКД | |
| Способ крепления | винтовое, через отверстия в корпусе |
| Присоединение проводников | переднее |
| Номинальное напряжение катушки, В | -27 |
| Номинальный ток катушки, А | 0,4 |
| Номинальный ток в цепи вспомогательного вывода, не более, А | 5 |
| Напряжение срабатывания при включении, не более, В | 20 |
| Напряжение срабатывания при выключении, не более, В | 7,5 |
| Номинальный ток в цепи главных контактов, в зависимости от серии, А | 10, 20, 50 |
| Сопротивление изоляции, не менее, мОм | 50 |
| Количество коммутационных циклов | 10000 |
| Диапазон рабочих температур, длительно,*С | -60 … +85 |
| Диапазон рабочих температур, кратковременно, *С | -60 … +130 |
| Максимально допустимая влажность, при +40*С, % | 100 |
| Допустимая для работы высота над уровнем моря, не более, м | 20000 |
| Допустимая частота вибрации мест крепления, Гц | 5-50 |
| Допустимое ускорение вибрации мест крепления, g | 0,2-5 |
| Допустимая частота посадочной перегрузки, уд/мин | 60-80 |
| Допустимая ускорение посадочной перегрузки, g | ≤15 |
| Допустимое постоянное ускорение, g | ≤10 |
| Технические характеристики ТКД133ДОД | |
| Номинальный ток нагрузки в цепи контактов, А | 10, 5 |
| Номинальное напряжение цепи питания, В | 27 |
| Напряжение коммутации в цепи постоянного тока, В | 30 |
| Напряжение коммутации в цепи переменного тока, В | 200В, при частоте 440Гц |
| 380В, при частоте 55Гц | |
| Число и тип контактов | 3шт, замыкающий + 3шт, размыкающий |
| Габаритные размеры, мм | 49х40х63 |
| Масса, кг | 0,26 |
Всю информацию о товаре вы можете узнать, позвонив по телефону или написав нам письмо на электронную почту , указанное на сайте

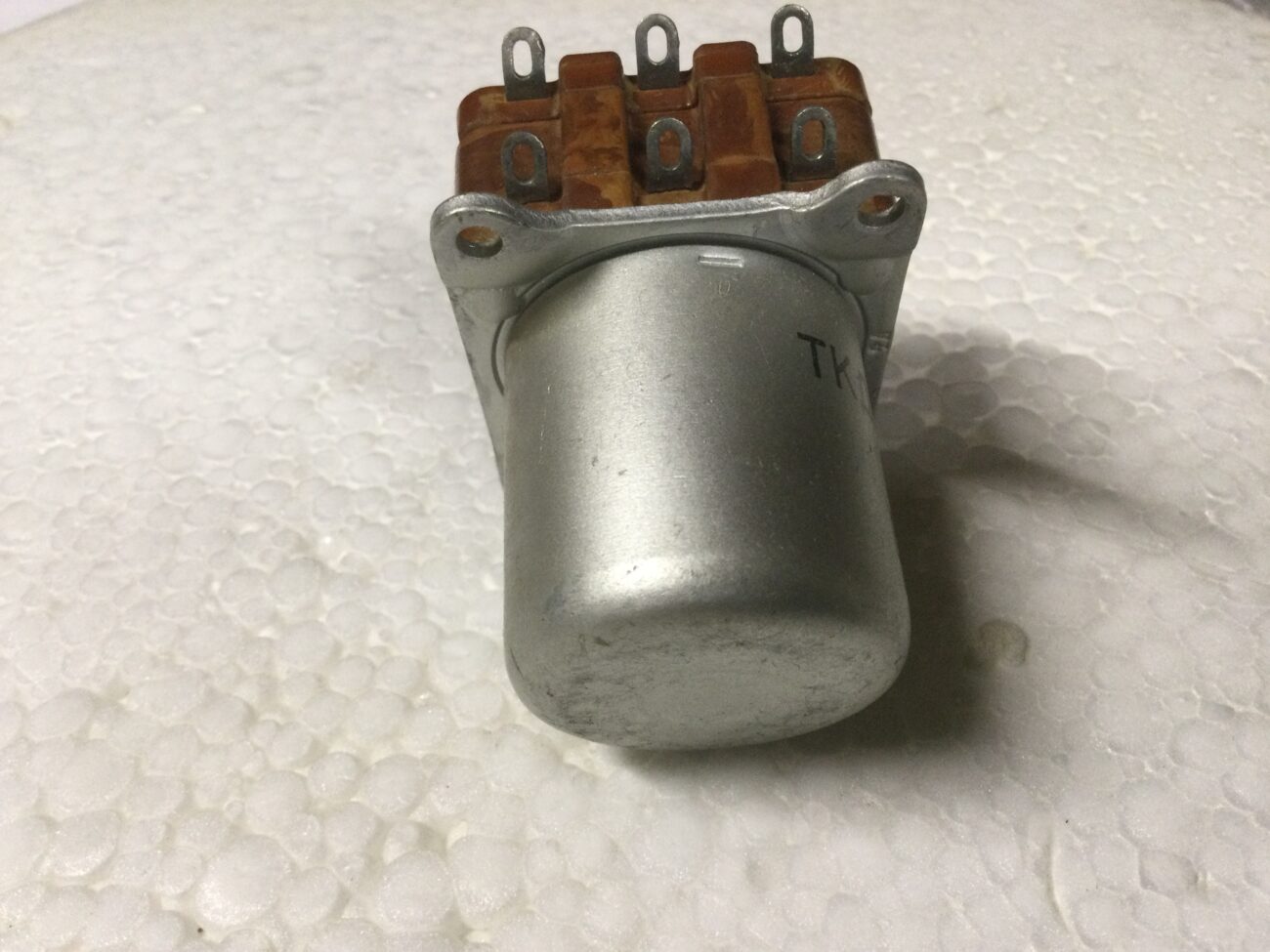

| ТКД133ДОД | Состояние : новый с хранения |
|---|
