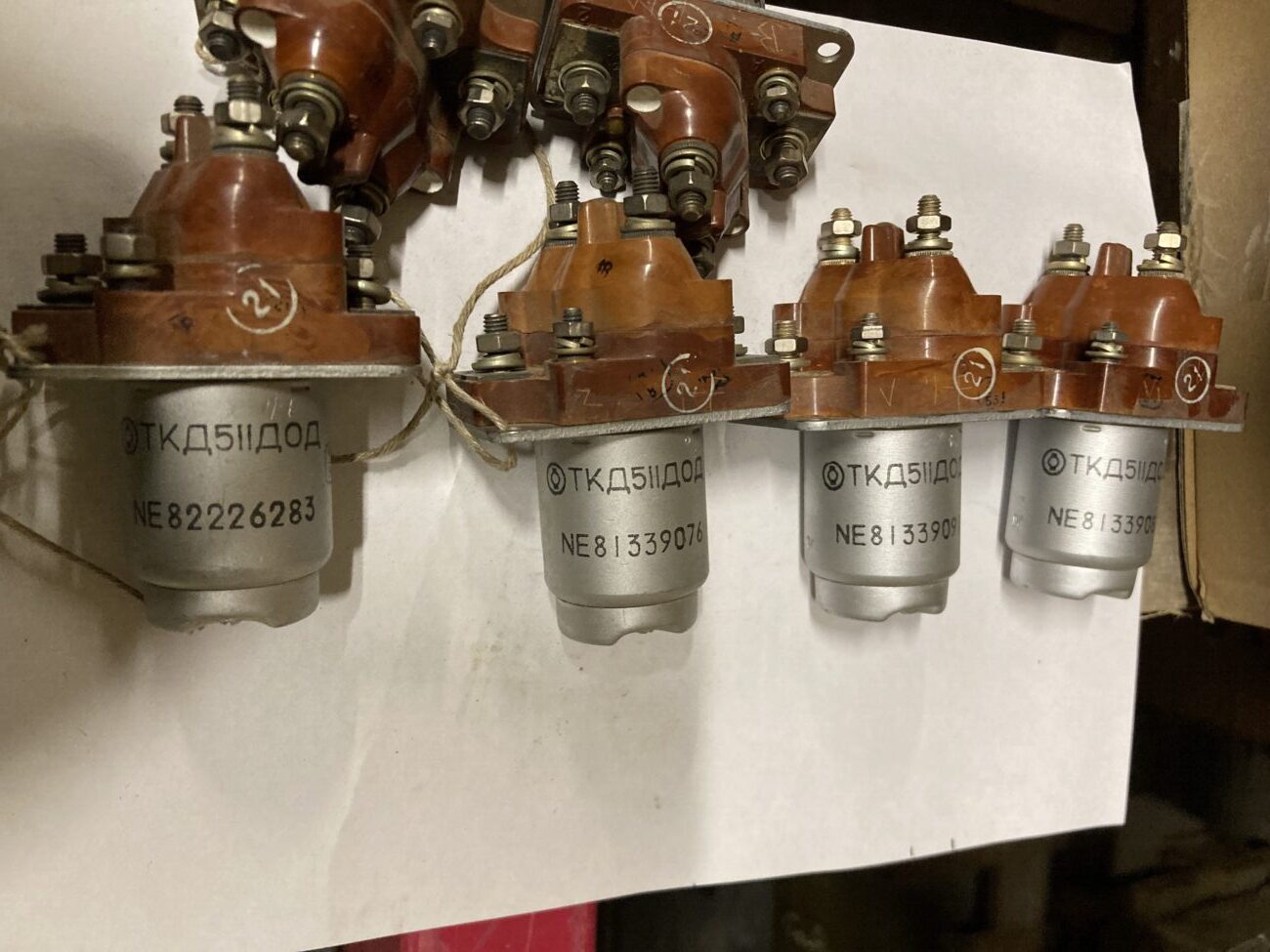

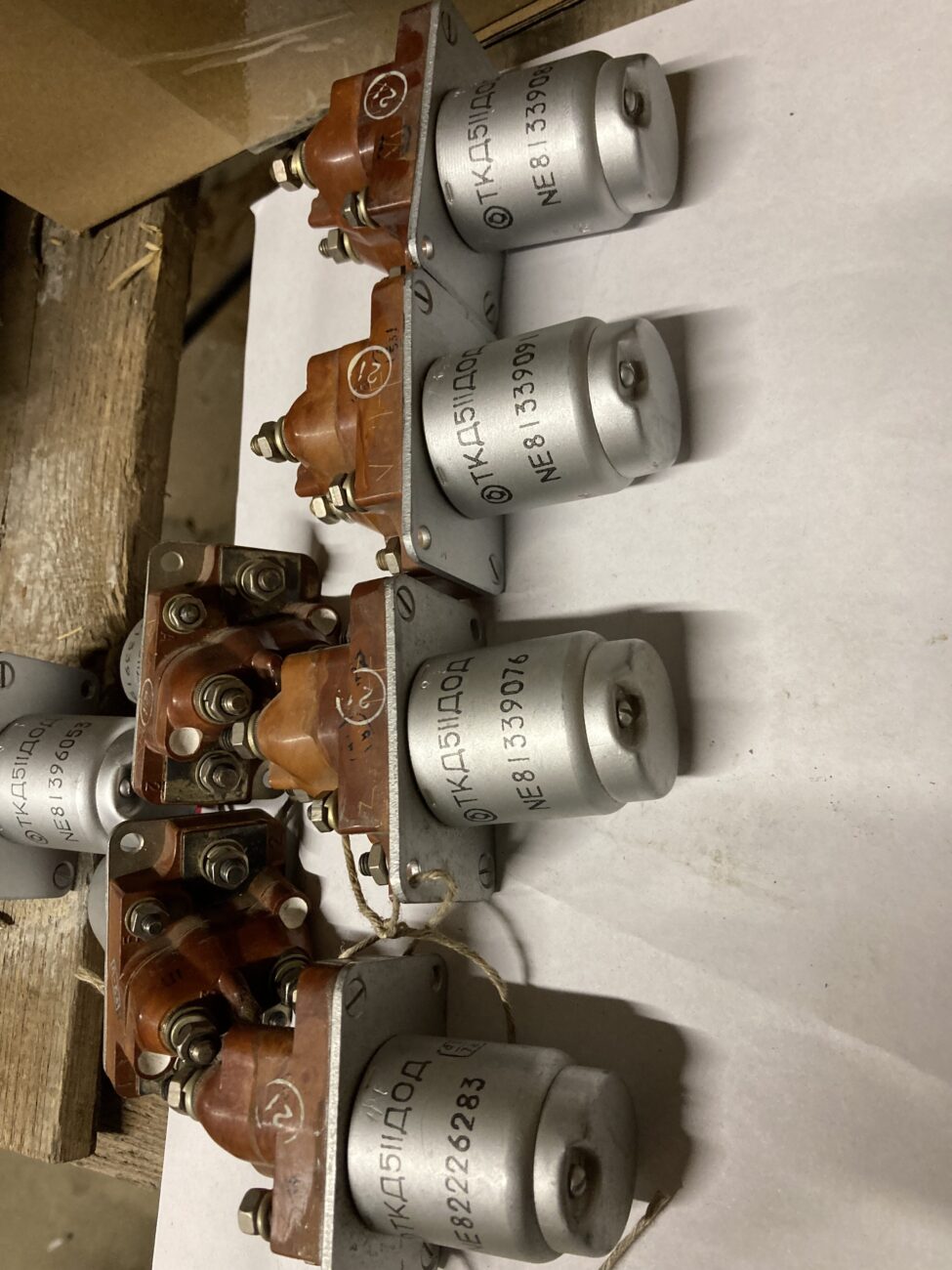

Контактор ТКД-511ДОД

Контакторы электромагнитные серии ТКД представляют собой электромагнитные устройства, предназначенные для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В. Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов — 27В (от 24В до 30В). Номинальный ток в цепи главных контактов — 10А, 20А и 50А в зависимости от серии.
В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения — контакты размыкаются.

Расшифровка условного обозначения.
ТКД-511-ДОД
Т — номинальное напряжение обмотки управления 27В постоянного тока;
К — коммутационное реле с питанием цепи управления постоянным током;
Д — значение номинального тока в цепи главных контактов, обозначает разряд:
— Н — ноль целых;
— Е — единицы;
— Д — десятки;
5 — указывает количество единиц данного разряда
1 — количество размыкающих контактов
1 — количество замыкающих контактов
Д — режим работы: продолжительный
О — максимально допустимая температура окружающей среды: 0 … +85*С;
Д — дополнительная температура 25*С.

Общие технические характеристики ТКД
Способ крепления винтовое, через отверстия в корпусе
Присоединение проводников переднее
Номинальное напряжение катушки, В -27
Номинальный ток катушки, А 0,4
Номинальный ток в цепи вспомогательного вывода, не более, А 5
Напряжение срабатывания при включении, не более, В 20
Напряжение срабатывания при выключении, не более, В 7,5
Номинальный ток в цепи главных контактов, в зависимости от серии, А 10, 20, 50
Сопротивление изоляции, не менее, мОм 50
Количество коммутационных циклов 10000
Диапазон рабочих температур, длительно,*С -60 … +85
Диапазон рабочих температур, кратковременно, *С -60 … +130
Максимально допустимая влажность, при +40*С, % 100
Допустимая для работы высота над уровнем моря, не более, м 20000
Допустимая частота вибрации мест крепления, Гц 5-50
Допустимое ускорение вибрации мест крепления, g 0,2-5
Допустимая частота посадочной перегрузки, уд/мин 60-80
Допустимая ускорение посадочной перегрузки, g ≤15
Допустимое постоянное ускорение, g ≤10

Технические характеристики ТКД511ДОД
Номинальный ток нагрузки в цепи контактов, А 50
Номинальное напряжение цепи питания, В 27
Напряжение коммутации, В 30, постоянного тока
Напряжение коммутации, В 220, переменного тока, при частоте 360-1100Гц
Число и тип контактов 1шт, замыкающий + 1шт, размыкающий
Габаритные размеры, мм 60х38х90
Масса, кг 0,33
