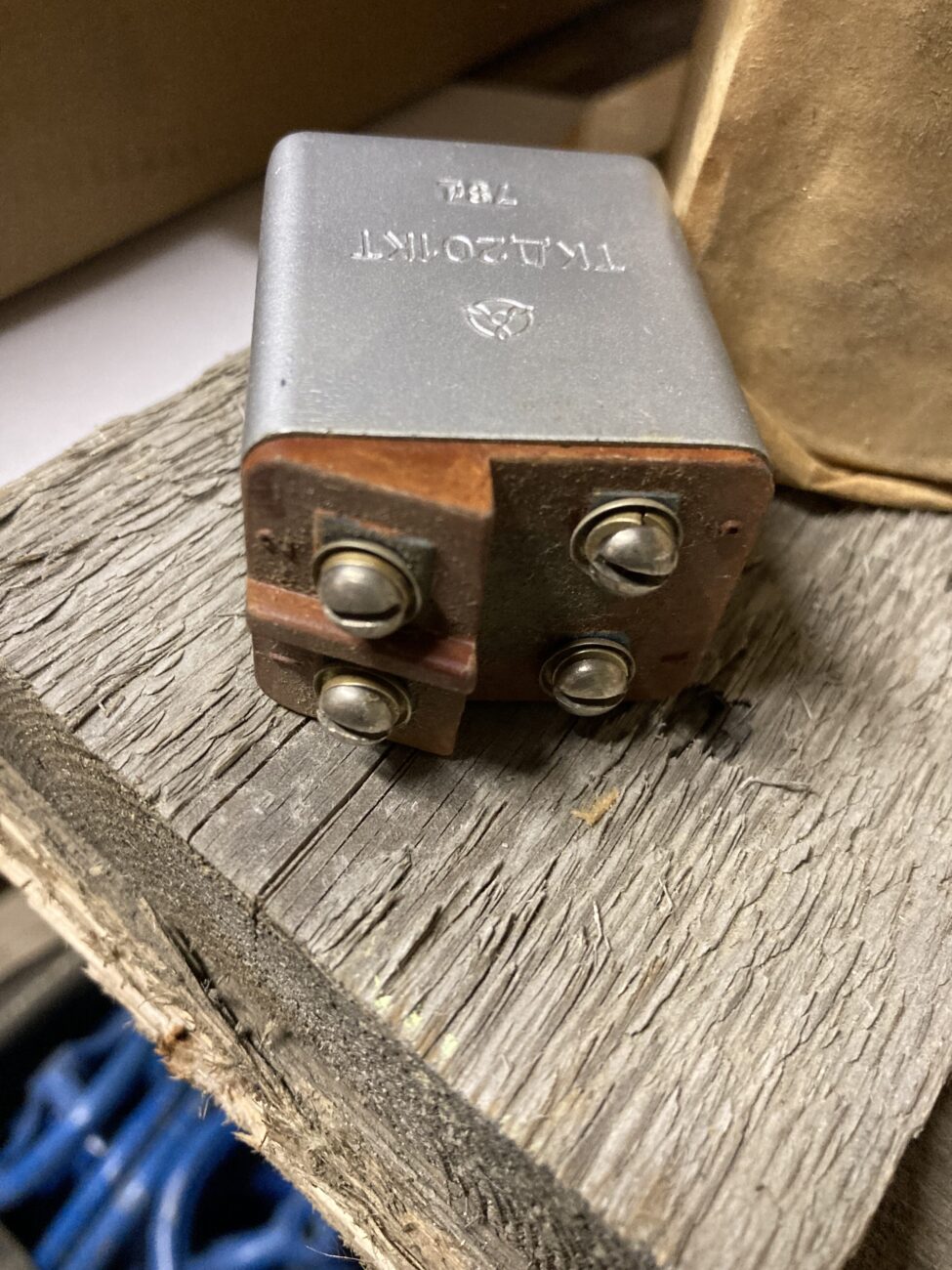

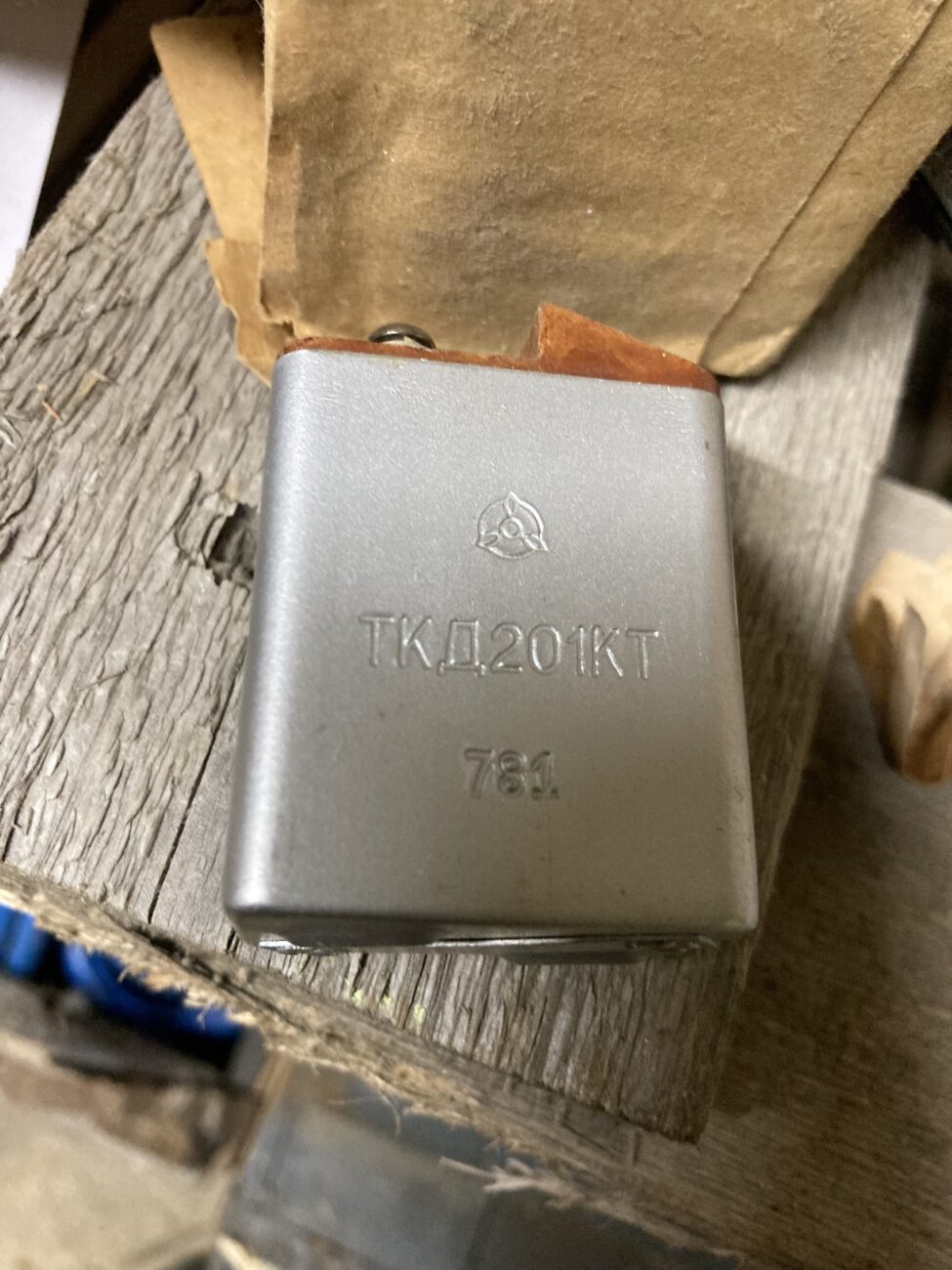

Контактор ТКД-201КТ

Контакторы электромагнитные серии ТКД представляют собой электромагнитные устройства, предназначенные для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В. Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов — 27В (от 24В до 30В). Номинальный ток в цепи главных контактов — 10А, 20А и 50А в зависимости от серии.
В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения — контакты размыкаются.

Общие технические характеристики ТКД
Способ крепления винтовое, через отверстия в корпусе
Присоединение проводников переднее
Номинальное напряжение катушки, В -27
Номинальный ток катушки, А 0,4
Номинальный ток в цепи вспомогательного вывода, не более, А 5
Напряжение срабатывания при включении, не более, В 20
Напряжение срабатывания при выключении, не более, В 7,5
Номинальный ток в цепи главных контактов, в зависимости от серии, А 10, 20, 50
Сопротивление изоляции, не менее, мОм 50
Количество коммутационных циклов 10000
Диапазон рабочих температур, длительно,*С -60 … +85
Диапазон рабочих температур, кратковременно, *С -60 … +130
Максимально допустимая влажность, при +40*С, % 100
Допустимая для работы высота над уровнем моря, не более, м 20000
Допустимая частота вибрации мест крепления, Гц 5-50
Допустимое ускорение вибрации мест крепления, g 0,2-5
Допустимая частота посадочной перегрузки, уд/мин 60-80
Допустимая ускорение посадочной перегрузки, g ≤15
Допустимое постоянное ускорение, g ≤10
Технические характеристики ТКД201КТ
Номинальный ток нагрузки в цепи контактов, А 20
Диапазон напряжений постоянного тока в цепи контактов, В 17-30
Диапазон токов в цепи контактов, А 0,1-20
Диапазон напряжений в цепи управления постоянного тока, В 16,5-30
Число и тип контактов 1шт, замыкающий
Габаритные размеры, мм 28×44×59
Масса, кг 0,125
Конструктивное исполнение герметичный
