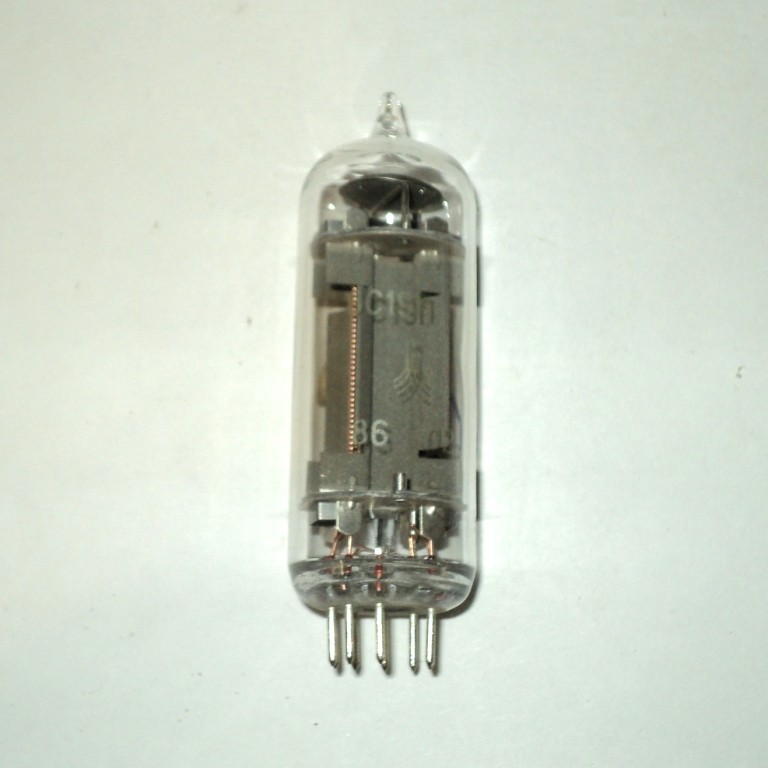

6С19П-В — миниатюрный стеклянный триод повышенной надёжности и механической прочности. Предназначен для работы в качестве регулирующей лампы в электронных стабилизаторах напряжения. Применяется в источниках вторичного электропитания стационарной и подвижной радиоэлектронной аппаратуры общего и специального назначения.
Некоторые технические характеристики:
- напряжение накала: 6,3 ± 0,6 В;
- ток накала: 1 ± 0,1 А;
- напряжение анода номинальное (постоянное): 110 В;
- напряжение анода предельное (постоянное): при мощности, рассеиваемой анодом, не более 7 Вт — 350 В, при мощности, рассеиваемой анодом, не более 11 Вт — 200 В;
- ток анода номинальный: 95 ± 15 мА;
- ток анода предельный: 140 мА;
- напряжение сетки номинальное (постоянное): -7 В;
- обратный ток сетки: не более 3 мкА;
- мощность, рассеиваемая анодом, предельная: 11 Вт;
- напряжение между катодом и подогревателем предельное (постоянное): 250 В;
- крутизна характеристики: 7,5 ± 1,5 мА/В;
- внутреннее сопротивление: 300 Ом;
- сопротивление в цепи сетки предельное: 0,5 МОм;
- ёмкость входная: около 6,5 пФ;
- ёмкость выходная: около 2,5 пФ;
- ёмкость проходная: около 8 пФ.
Габаритные размеры: высота лампы — 72 мм, диаметр — 22,5 мм. Масса: не более 25 г. Минимальная наработка: 1000 ч.
Расшифровка маркировки: 6 — число, указывающее округлённое значение напряжения накала лампы в вольтах; С — буква, определяющая тип лампы (С — триод); 19 — число порядкового номера разработки данного типа лампы; П — буква, характеризующая конструктивное оформление (П — миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм); В — лампа с повышенной надёжностью и механической прочностью.
Характеристики
| 6С19П-В |
Состояние : новый с хранения
|
