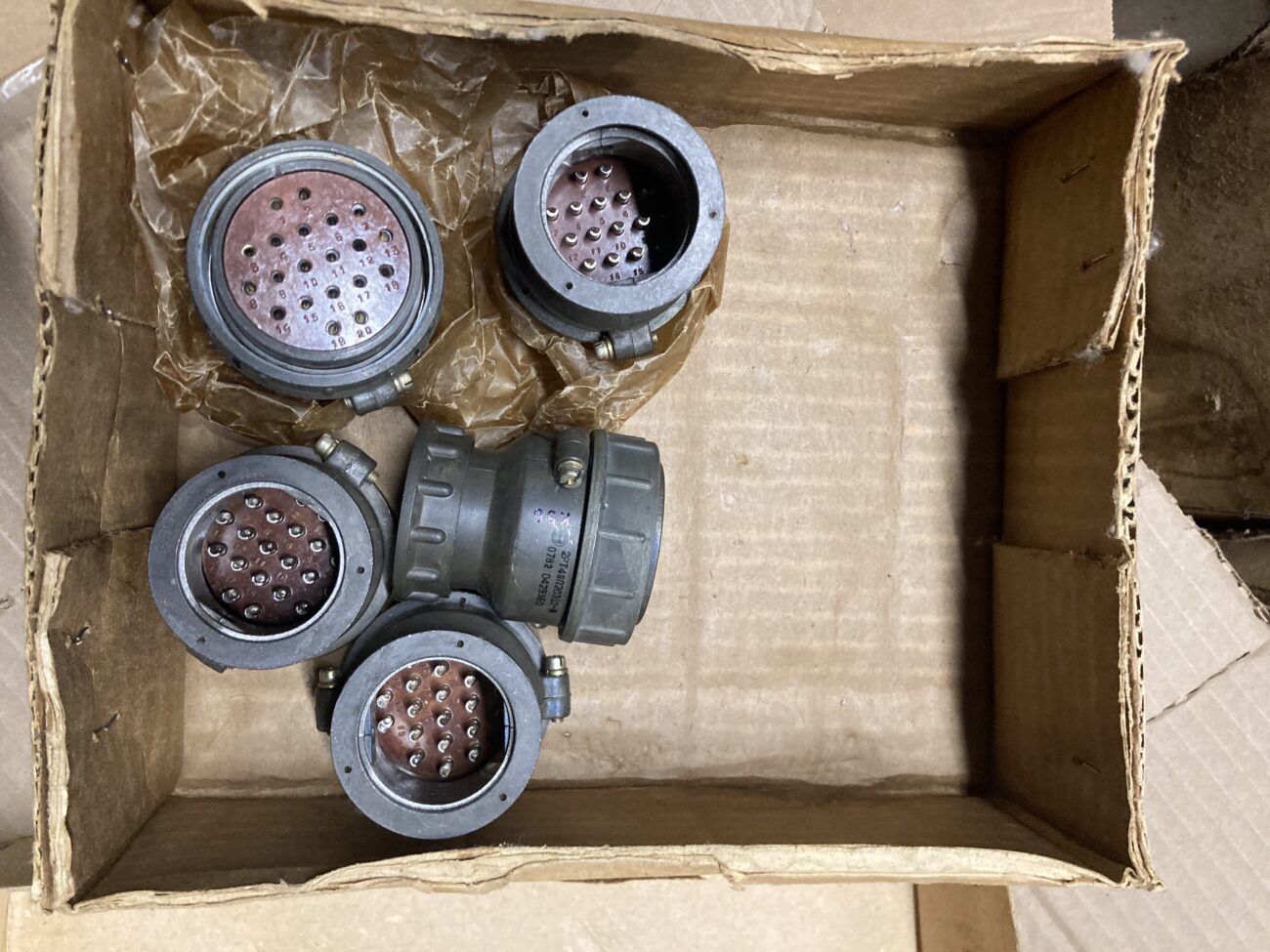

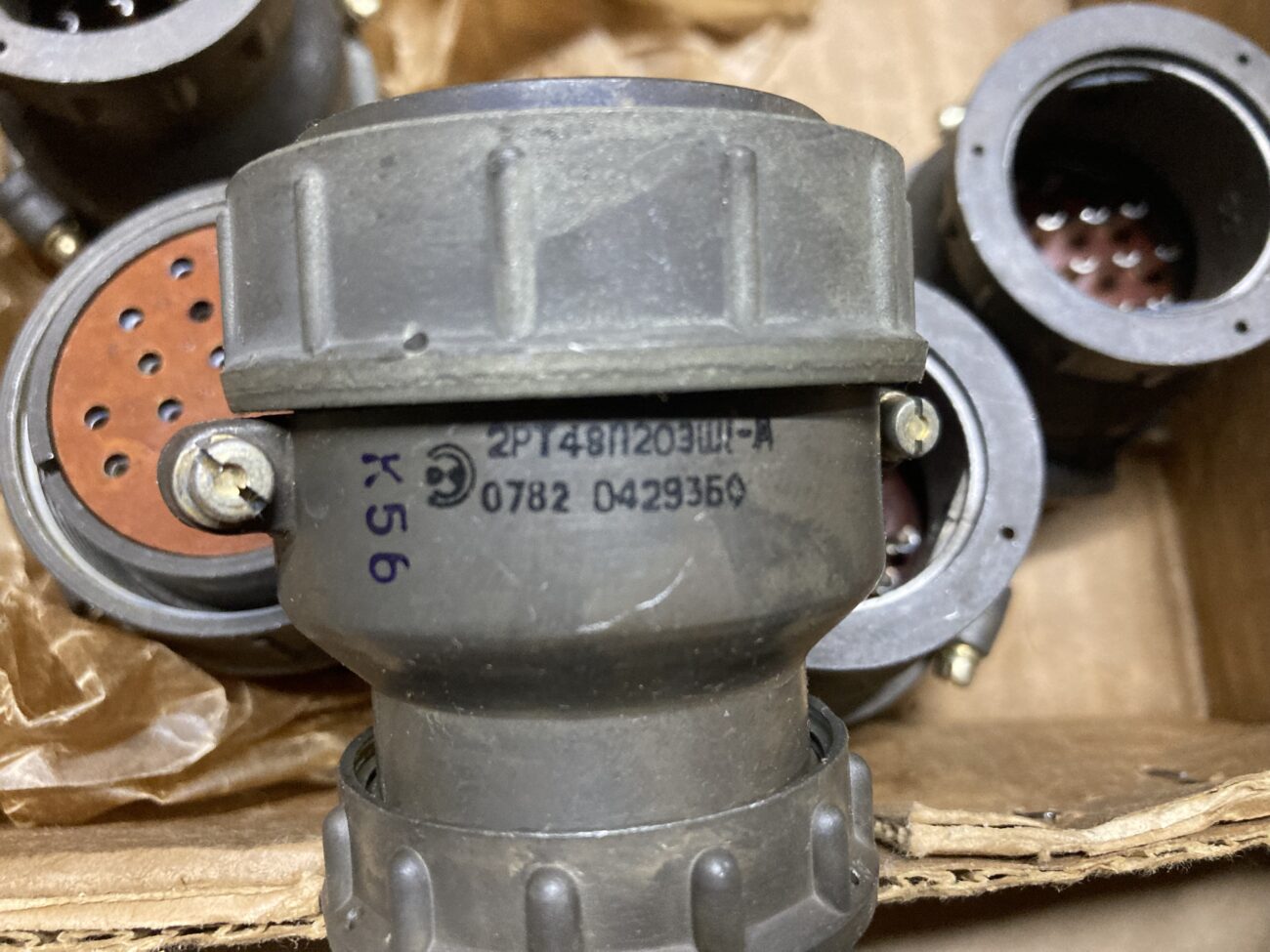

розетка 2РТ48П20ЭШ1-А

2РТ48П20ЭШ1-А розетка кабельная с прямым патрубком и гайкой для неэкранированного кабеля предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Структура условного обозначения:
2РТ48П20ЭШ1-А розетка
2РТ — тип соединителя;
36 — условный размер корпуса;
П — конструктивное исполнение: для приборной части: П — без патрубка; ПК — с прямым патрубком; СК — с угловым патрубком; для кабельной части: П — с прямым патрубком; У — с угловым патрубком;
5 — количество контактов;
Н — вид гайки патрубка: Э — для экранированного кабеля; Н — для неэкранированного кабеля;
Ш — вид контактов: для приборной части: Г — розетка, Ш — вилка; для кабельной части: Ш — розетка, Г — вилка;
11 — обозначение сочетания контактов (условное число);
Н — покрытие контактов никель;
М — пластмассовый корпус.

Технические параметры соединителей 2РТ:
Общее количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А: 20….200
Максимальная токовая нагрузка на соединитель, А: 20….675
Сопротивление контактов, не более, МОм:
— диаметр контакта, 1,5 мм
— диаметр контакта, 2,5 мм
— диаметр контакта, 3,5 мм
— диаметр контакта, 5,5 мм
— диаметр контакта, 9,0 мм

2,5
1,0
0,75
0,3
0,15
Максимальное рабочее напряжение, В: 850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот, Гц: 1….5000
Синусоидальная вибрация, ускорение, м/с2 (g): 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g): 350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) : 1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C: от -60 до +110
Минимальная наработка, часов: 1000
Количество сочленений-расчленений: 500
Срок сохраняемости, лет: 20
