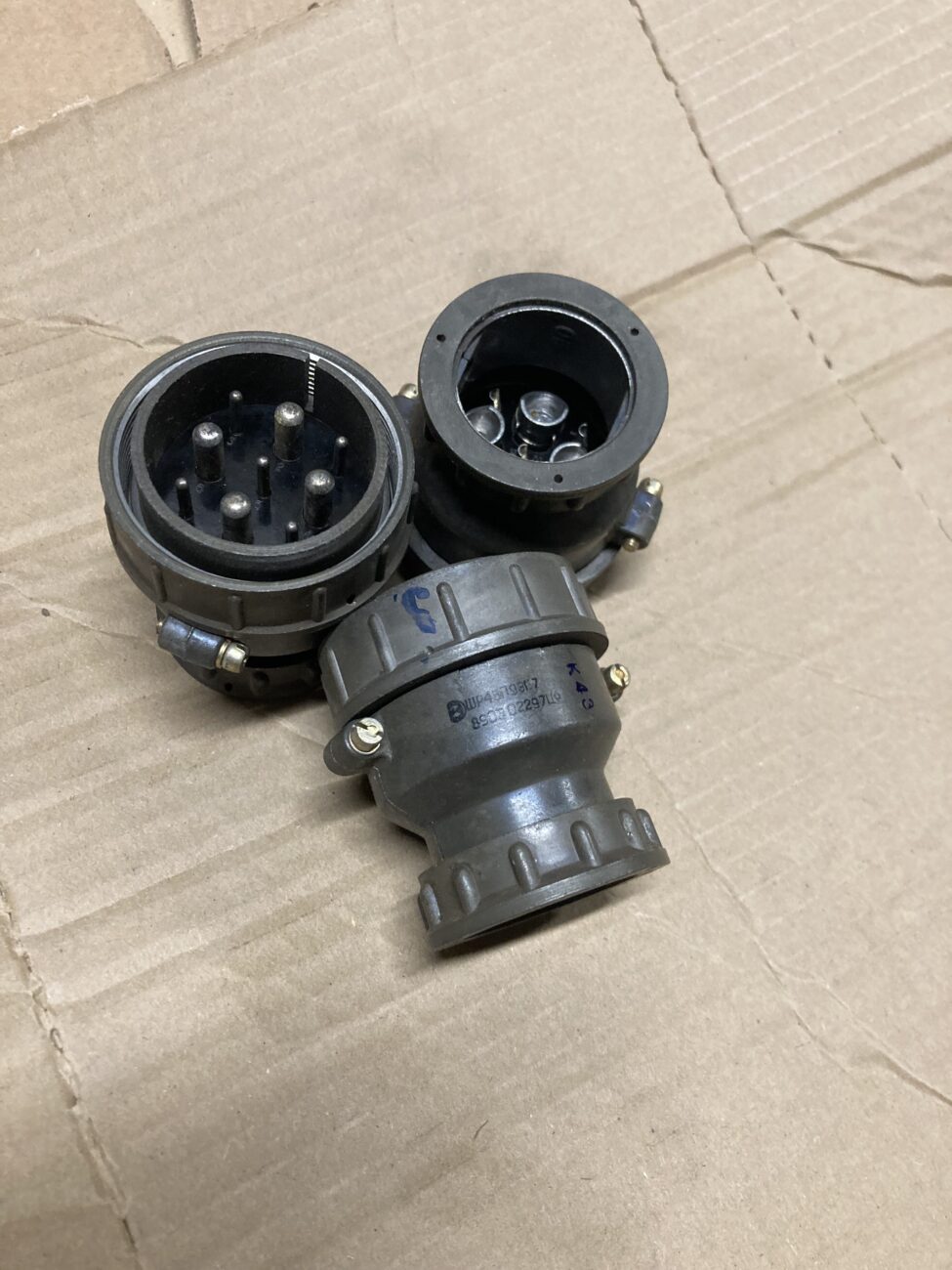

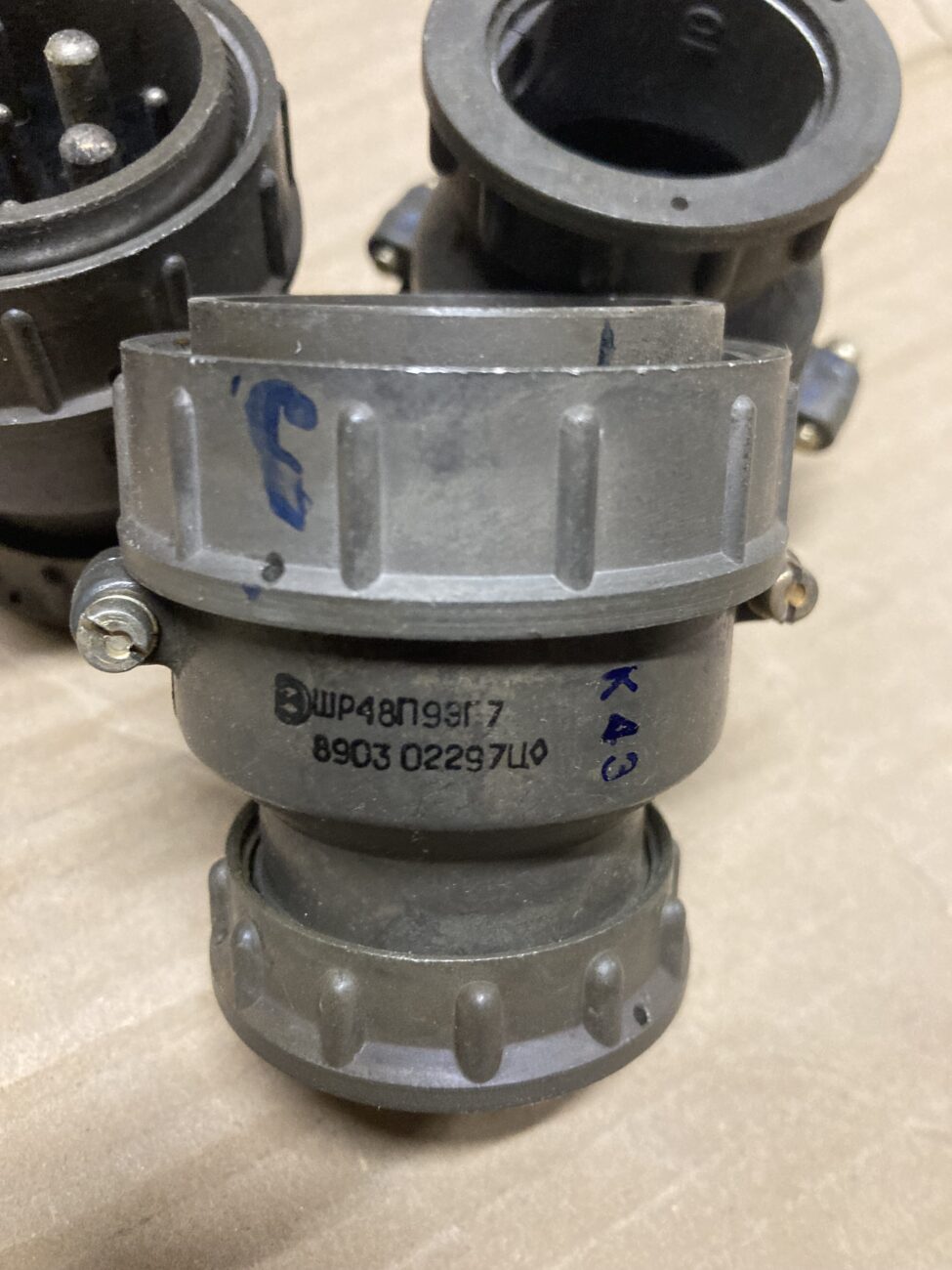

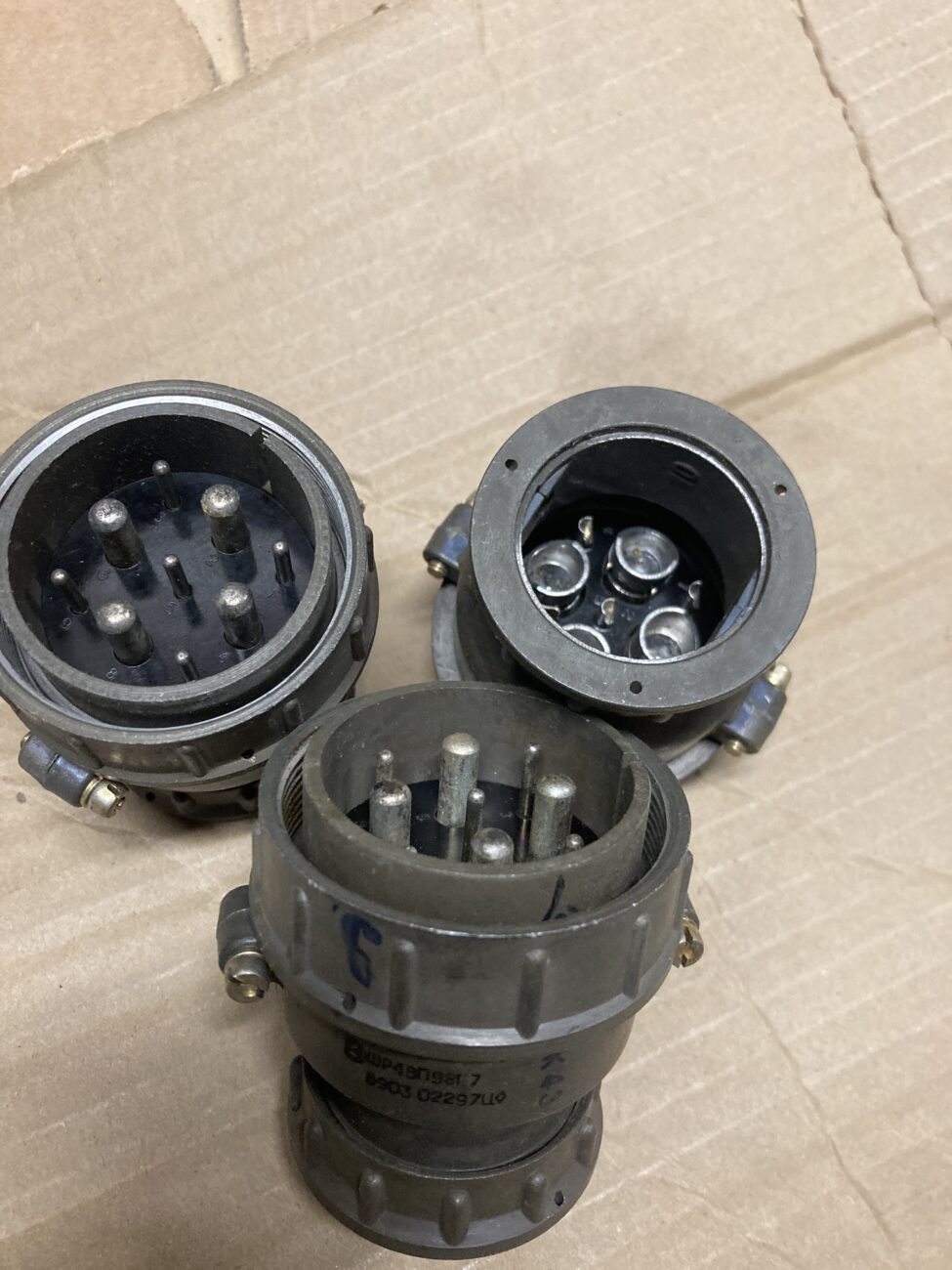

Розетка блочная ШР48П9ЭГ7

Соединители ШР предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШР предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком. Сочленение соединителей — резьбовое, поляризация корпусов одношпоночная. Покрытие контактов: серебро или никель.
Разъемы ШР по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
— ШР по ГЕО.364.107 ТУ
— 2РТ-А по ГЕО.364.118 ТУ
— 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
— ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения ПРИБОРНОЙ (БЛОЧНОЙ) ЧАСТИ.
ШР48П9ЭГ7

ШР — Тип соединителя
48 — Условный размер корпуса
П (ПК, СК) — Конструктивное исполнение приборной части:
П — без патрубка
ПК — с прямым патрубком
СК — с угловым патрубком
9 — Количество контактов
Э (Н) — Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Г (Ш) — Вид контактов: Г-розетка, Ш-вилка
7 — Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
7 — девять контактов (5 контактов Ø 2,5 мм, 4 контакта Ø 5,5 мм)
Н — Покрытие контактов никелем (отсутствие буквы — покрытие контактов серебром)
М — Материал корпуса: М — пластмассовый корпус.

Общие технические характеристики разъемов типа ШР48
