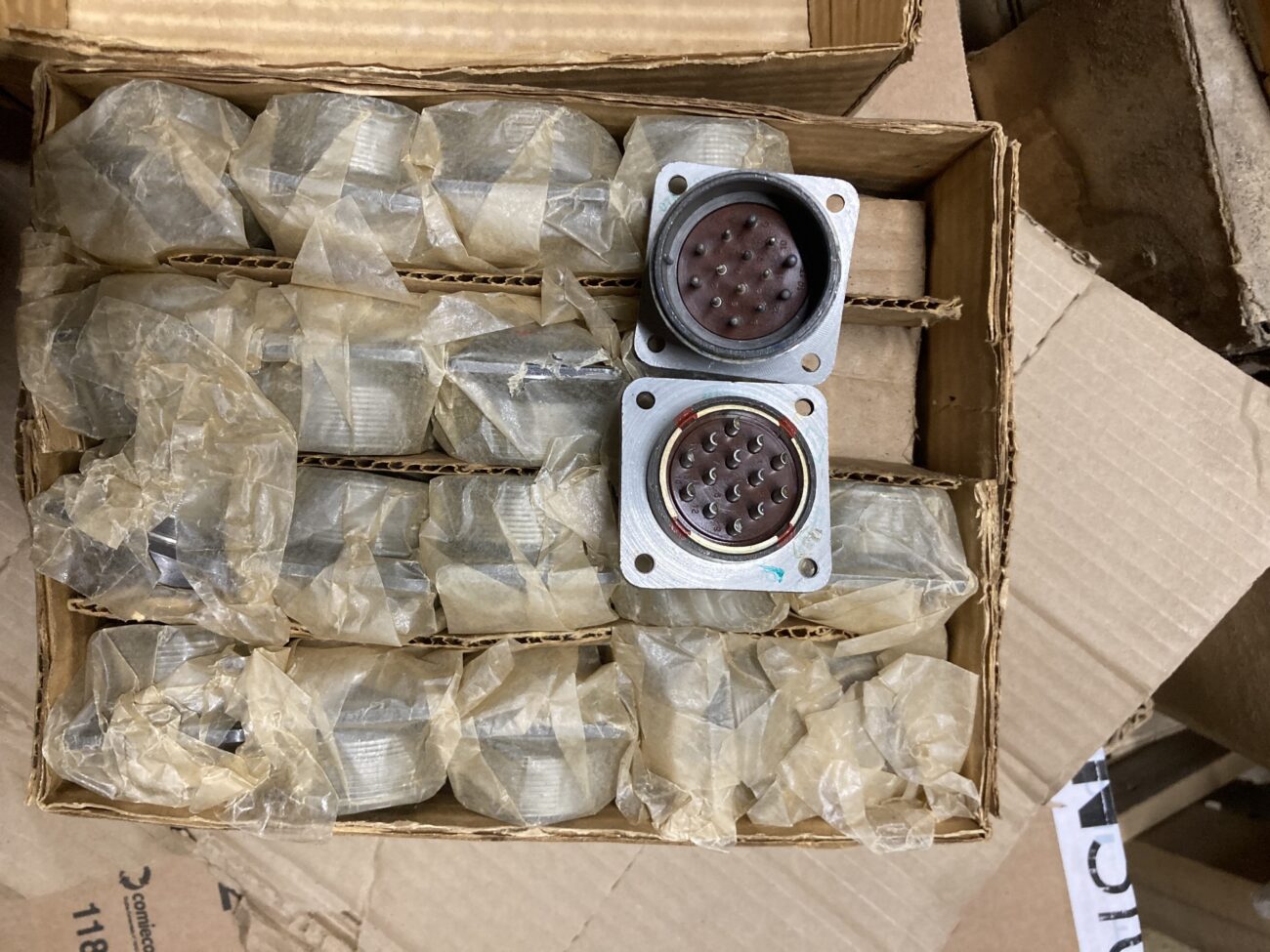

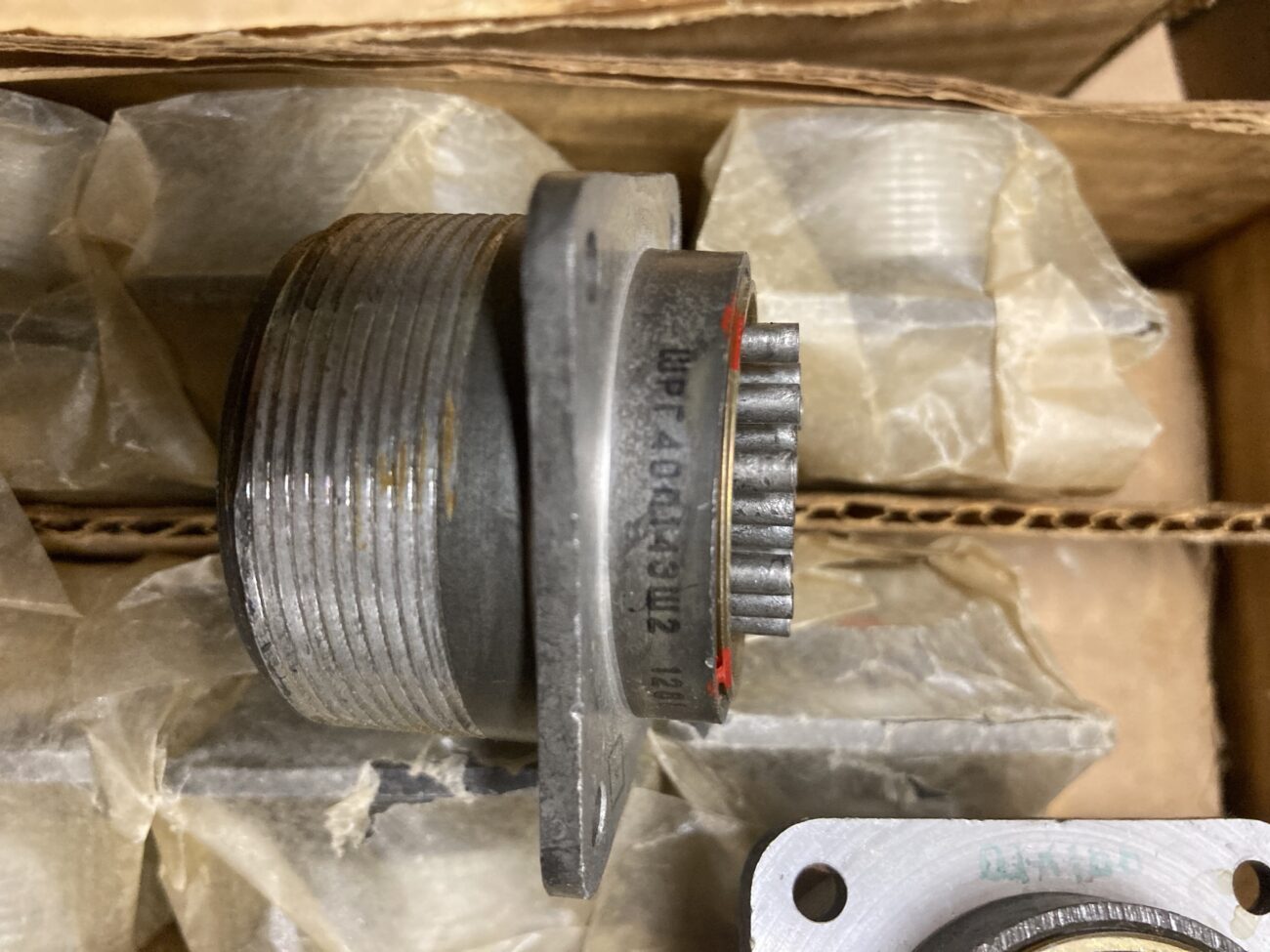

Вилка блочная ШРГ40П14ЭШ2

Соединители ШРГ предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШРГ предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).

Соединители состоят из блочной (приборной) вилки.
Блочная вилка соединителя изготавливается без патрубка или с прямым патрубком.
Сочленение соединителей — резьбовое, поляризация корпусов одношпоночная. Покрытие контактов — серебро или никель. Метод монтажа — пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.

Разъемы ШРГ по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
— ШР по ГЕО.364.107 ТУ
— 2РТ-А по ГЕО.364.118 ТУ
— 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
— ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения ПРИБОРНОЙ (БЛОЧНОЙ) ЧАСТИ.
ШРГ40П14ЭШ2

ШРГ — Тип соединителя
40 — Условный размер корпуса
П (П, ПК) — Конструктивное исполнение приборной части:
П — без патрубка
ПК — с прямым патрубком
14 — Количество контактов
Э (Э, Н) — Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш — Вид контактов: Ш-вилка
2 — Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
2 — четырнадцать контактов (8 контактов Ø 1,5 мм, 6 контактов Ø 2,5 мм)
Н — Покрытие контактов никелем (отсутствие буквы — покрытие контактов серебром)
