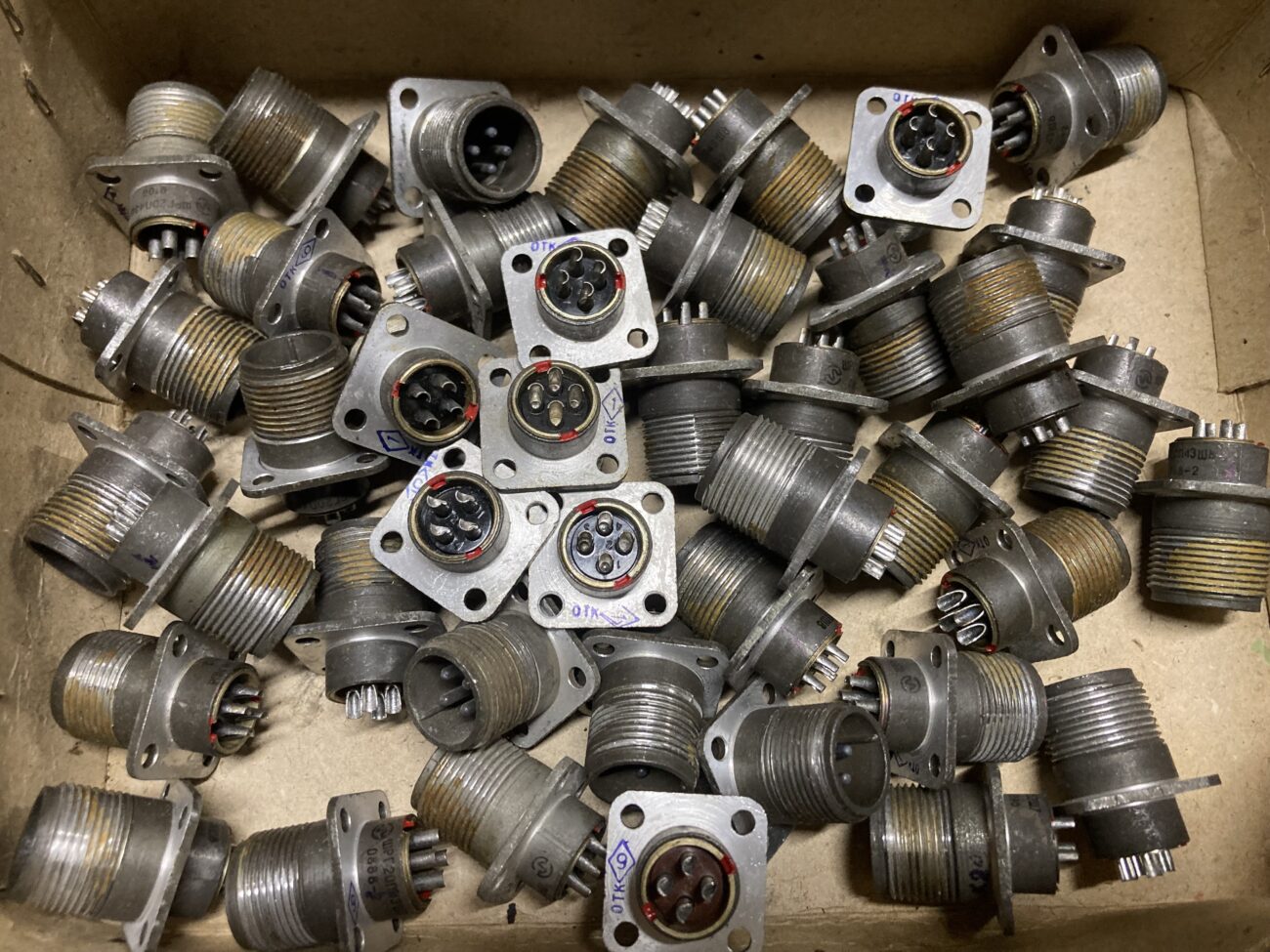

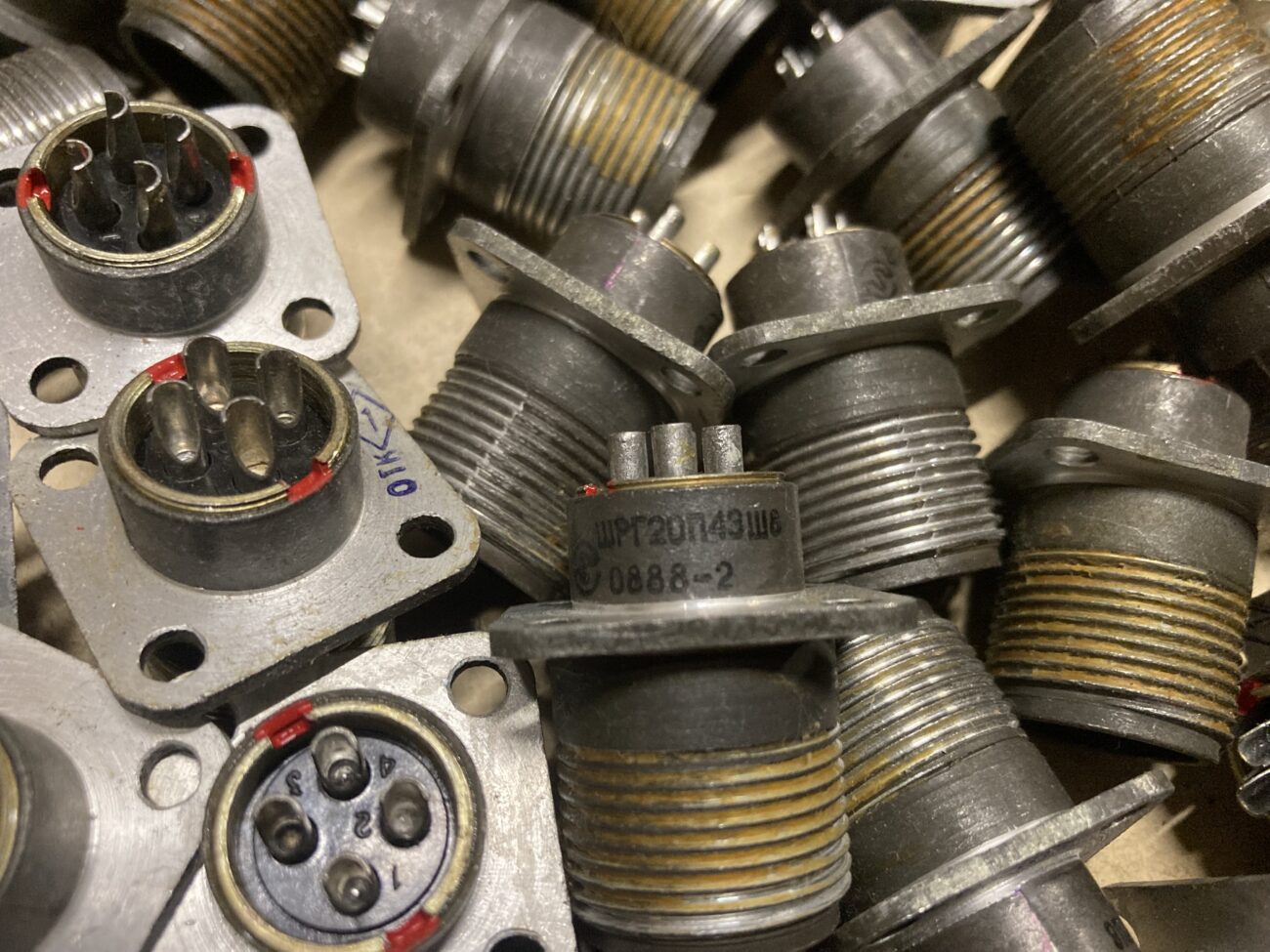

Вилка блочная ШРГ20П4ЭШ8

Соединители ШРГ предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШРГ предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).

Соединители состоят из блочной (приборной) вилки.
Блочная вилка соединителя изготавливается без патрубка или с прямым патрубком.
Сочленение соединителей — резьбовое, поляризация корпусов одношпоночная. Покрытие контактов — серебро или никель. Метод монтажа — пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.

Разъемы ШРГ по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
— ШР по ГЕО.364.107 ТУ
— 2РТ-А по ГЕО.364.118 ТУ
— 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
— ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения ПРИБОРНОЙ (БЛОЧНОЙ) ЧАСТИ.
ШРГ20П4ЭШ8

ШРГ — Тип соединителя
20 — Условный размер корпуса
П (П, ПК) — Конструктивное исполнение приборной части:
П — без патрубка
ПК — с прямым патрубком
4 — Количество контактов
Э (Э, Н) — Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш — Вид контактов: Ш-вилка
8 — Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
8 — четыре контакта Ø 2,5 мм
Н — Покрытие контактов никелем (отсутствие буквы — покрытие контактов серебром)

Общие технические характеристики разъемов типа ШРГ20

Количество контактов и их диаметр 4 шт (Ø 2,5 мм)
Сопротивление контакта, не более 1 мОм
Максимальная токовая нагрузка на одиночный контакт, не более 25 А
Максимальная токовая нагрузка общая, не более 100 А
Тип соединителя герметичный, климатика УХЛ
Материал контактов Серебро / Никель
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Амплитудное значение напряжения цепи 850В
Количество сочленений — расчленений 500
Минимальная наработка 1000 часов
Синусоидальная вибрация, диапазон частот 1-5000 Гц
Синусоидальная вибрация, ускорение 300 м/с2 / 30 g
Механический удар, одиночного действия с ускорением 5000 м/с2 / 500 g
Механический удар, многократного действия с ускорением 350 м/с2 / 35 g
Атмосферное пониженное давление 1,3*10-4 Па / 1,3*10-6 мм рт.ст.
Повышенная рабочая температура среды +60*С
Пониженная рабочая температура среды -60*С
